диаграмме указывают занимаемую полосу частот. Измеренное числовое значение

(OBW) показывается над измерительной диаграммой.

(1) Стандарт связи

(2) Занимаемая полоса частот

(3) Полоса частот канала

(4) Процент мощности

(5) Занимаемая полоса частот

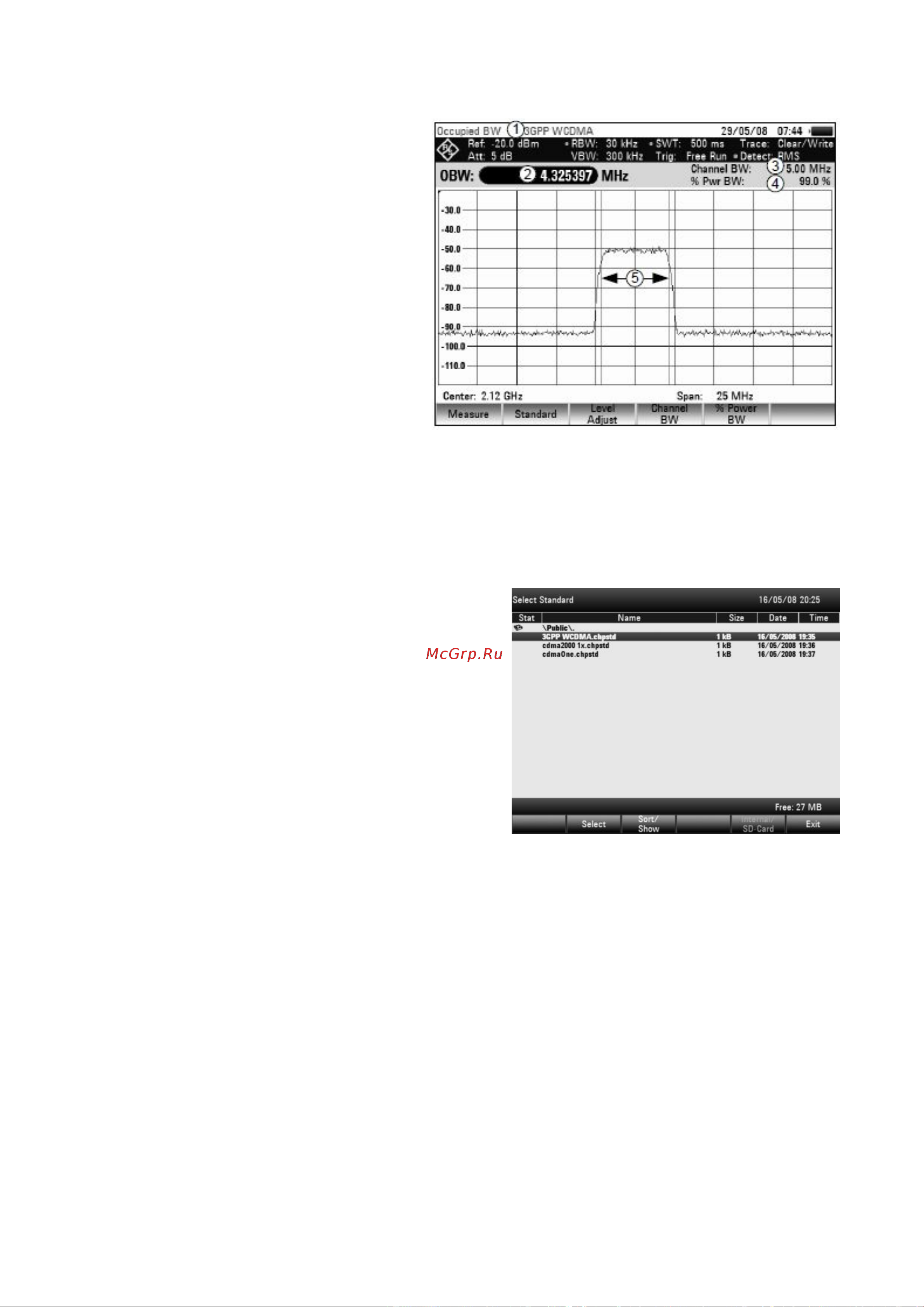

Рисунок 8.4 – Вид экрана при измерении занимаемой полосы частот

8.12.2.1 Выбор стандарта связи

В R&S FSC предусмотрены стандартные настройки для измерения занимаемой

полосы частот для различных стандартов связи. Также могут быть определены и

сохранены пользовательские конфигурации.

- Нажать функциональную клавишу

STANDARD.

Откроется диалоговое окно с

доступными стандартами связи.

- Используя поворотную ручку или

клавиши курсора, выбрать

необходимый стандарт.

- Подтвердить выбор нажатием

функциональной клавиши SELECT.

Произойдет установка выбранного

стандарта. Оптимальная полоса

обзора, полоса разрешения, полоса

видеофильтра, время развертки и

детектор для установленного стандарта

выбираются автоматически.

С помощью управляющего ПО R&S FSCView могут быть созданы и загружены в

анализатор через интерфейс USB или LAN дополнительные стандарты. Количество

стандартов, которое может храниться в памяти прибора R&S FSC, зависит от

объема остальных наборов данных в приборе (см. раздел «Сохранение и загрузка

настроек прибора и результатов измерений»).

Информация о создании и редактировании конфигураций содержится в

руководстве по работе с ПО R&S FSCView.

При изменении параметров или создании новых наборов данных следует

обратить внимание на следующее:

• Полоса обзора всегда связана с полосой частот канала (CHANNEL BW). При

изменении настроек подходящая полоса обзора устанавливается автоматически (= 5

x полоса канала).
