170

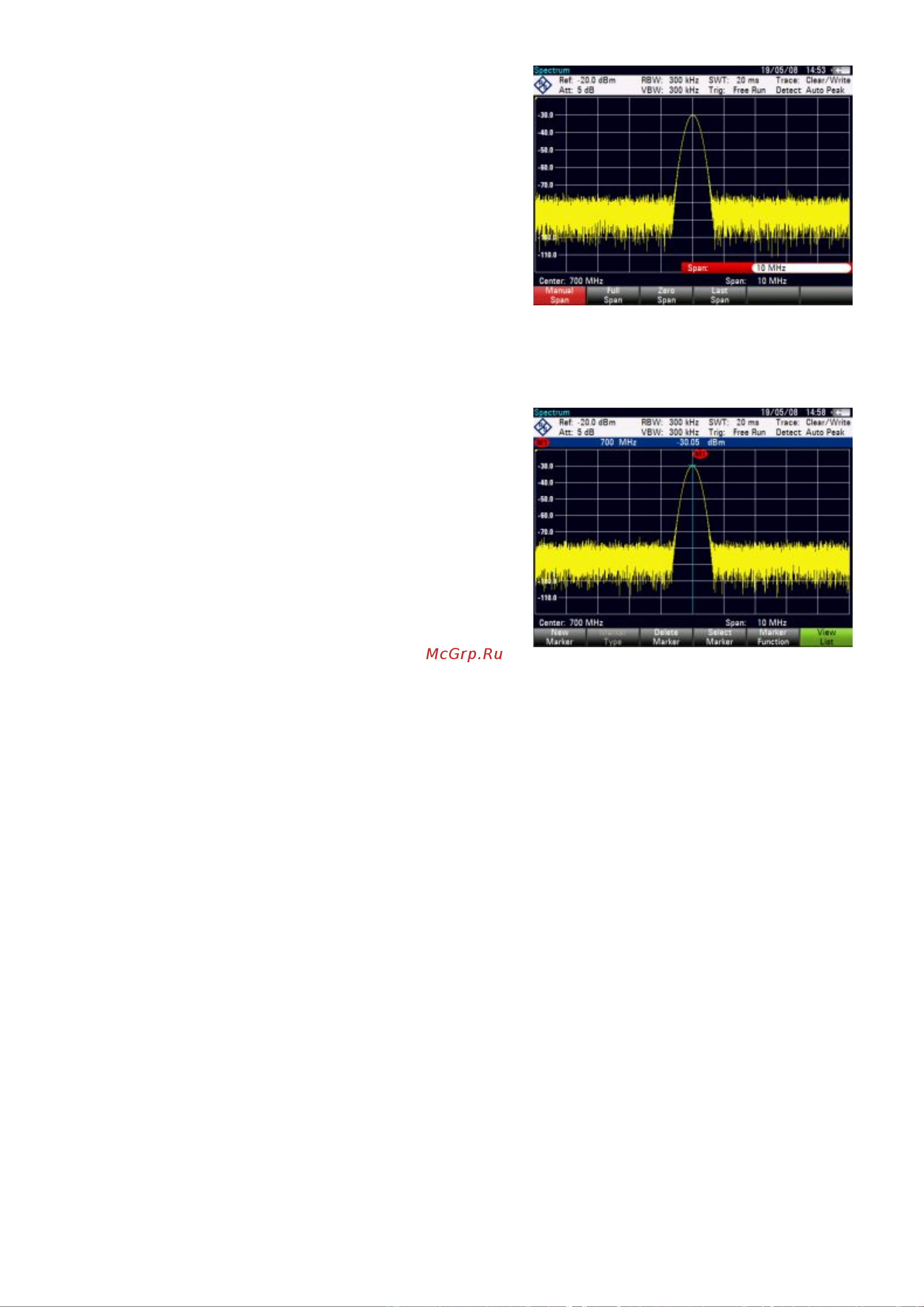

Нажмите кла

вишу FREQ.

- Введите "700" с помощью цифровой

клавиатуры и подтвердите ввод клавишей

MHz.

- Нажмите клавишу SPAN.

- Введите "10" с помощью цифровой

клавиатуры и подтвердите ввод

клавишей MHz.

Теперь анализатор будет отображать

сигнал генератора с более высокой

разрешающей способностью.

В анализаторе R&S FSH имеются маркеры для считывания значений частот и

уровней сигнала. Маркер всегда располагается на спектрограмме. Уровень и частота

текущей позиции маркера отображаются на экране.

Нажмите клавишу MARK

ER.

Маркер включится и автоматически

установится на максимум спектрограммы.

Вертикальная линия на спектрограмме

указывает частоту маркера. Короткая

горизонтальная черта на спектрограмме

отображает значение уровня.

Числовые значения частоты и уровня

маркера отображаются в верхней части экрана

R&S FSH.

A.1.O Задание опорного уровня

Уровень REF LEVEL, отображаемый анализатором спектра в верхней части

экрана, называется опорным уровнем. Для получения наилучшего динамического

диапазона измерения спектра, должен использоваться полный диапазон

отображения уровня анализатором. Это означает, что максимальный уровень

сигнала в спектре должен находиться в верхней точке сетки (= опорный уровень) или

близко к ней.

Опорным уровнем является максимальное значение на оси уровня (ось Y).

Для увеличения динамического диапазона уменьшите опорный уровень на 10 дБ.

- Нажмите клавишу AMPT.

Отобразятся функциональные клавиши для меню АМРТ, а надпись

функциональной клавиши REF LEVEL будет выделена красным цветом, показывая,

что этот параметр может быть изменен. Красный цвет поля ввода в правой нижней

части измерительной диаграммы отображает текущий опорный уровень.

- Введите значение "30" с помощью цифровой клавиатуры и подтвердите ввод

клавишей dBm.

Теперь опорный уровень будет установлен на -30 дБмВт. Максимальное

значение спектрограммы близко к максимальному значению шкалы уровней

измерительной диаграммы. Отображаемый уровень шума увеличится незначительно.

Разность между максимумом сигнала и отображаемым уровнем шума (т. е.

динамический диапазон), тем не менее, возросла.

Еще один эффективный способ смещения максимума спектрограммы так,

чтобы он совпал с верхней точкой шкалы уровней – использование маркеров. Если
