(1) Датчик мощности

R&S FSH-Z1 или

R&S FSH-Z18

(2) Разъем для

присоединения к

испытуемому устройству

(3) Интерфейс датчика

мощности

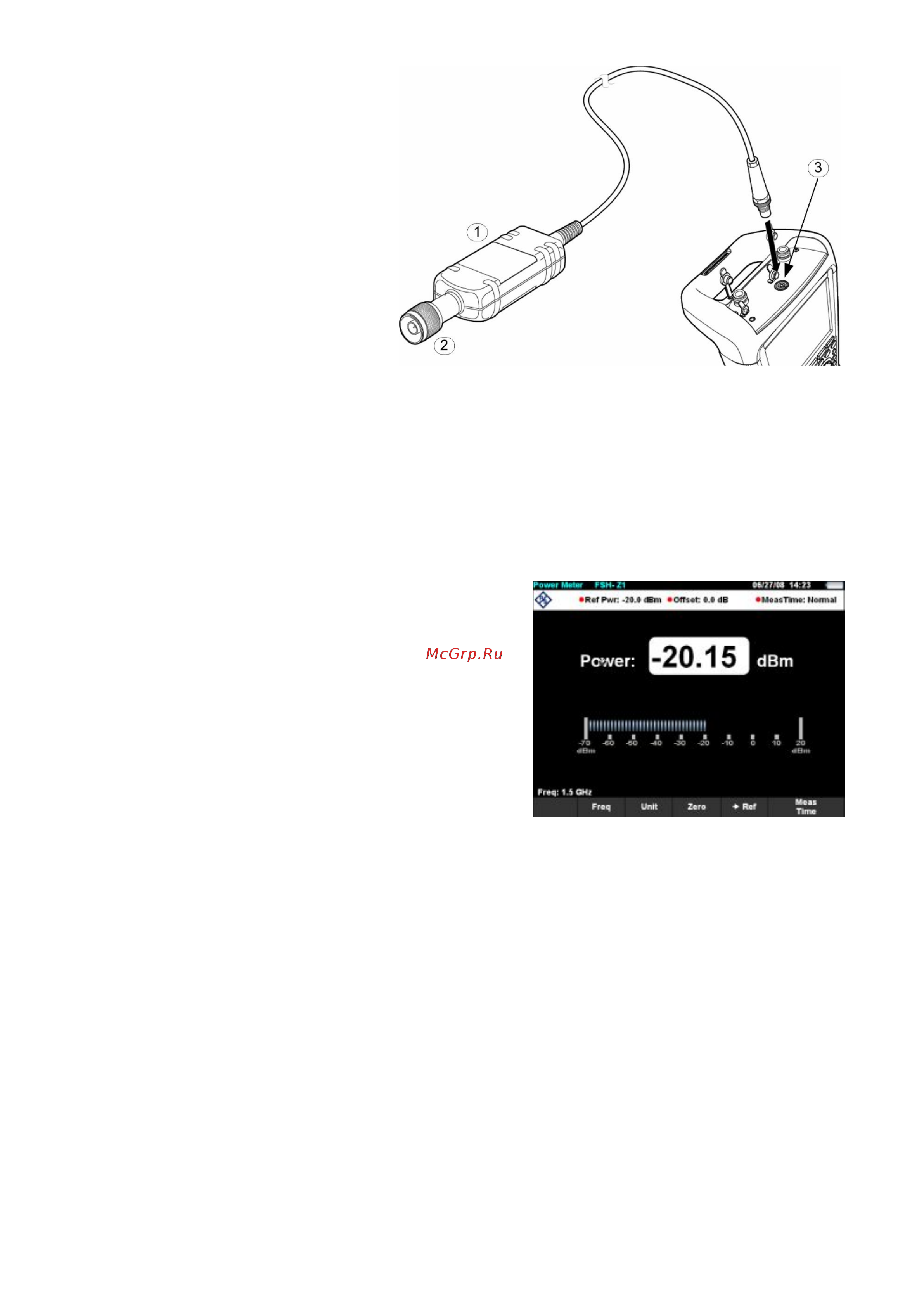

Рисунок A.1 – Подключение датчика мощности R&S FSH-Z1 или R&S FSH-Z18

П р и м е ч а н и е – Риск повреждения датчика из-за высокой входной мощности

- Непрерывная мощность, приложенная к входу датчика мощности, не должна превышать 400

мВт (26 дБмВт).

- Для измерений передатчиков высокой мощности используйте аттенюатор.

Тем не менее, допустимы короткие (≤10 мкс) пики мощности до 1 Вт (30 дБмВт).

- Подключите кабель датчика мощности к

разъему датчика мощности на R&S FSH и

закрутите разъем.

- Нажмите клавишу MODE.

- Нажмите функциональную клавишу

POWER METER.

R&S FSH переключится в режим измерения мощности (откроется

соответствующее окно для измерения мощности). Если датчик мощности не был

подключен, значение измеренной мощности не отображается. Если датчик

мощности подключен, R&S FSH устанавливает соединение через интерфейс RS-232

и через несколько секунд отображает измеренную мощность.

При наличии проблем связи с датчиком мощности R&S FSH выдает сообщения

об ошибках (sensor error: <номер ошибки>), указывающие на возможные причины

неисправностей (см. руководство по эксплуатации датчика).

Перед началом измерений следует скомпенсировать смещение нуля датчика

мощности.
