- Оставьте измерительный порт (PORT 1 или PORT 2) КСВН-моста открытым.

- Используя функциональную клавишу CONTINUE, начните калибровку с

открытым портом OPEN.

После завершения калибровки с открытым портом OPEN будет выдан запрос на

выполнение калибровки с короткозамкнутым портом SHORT.

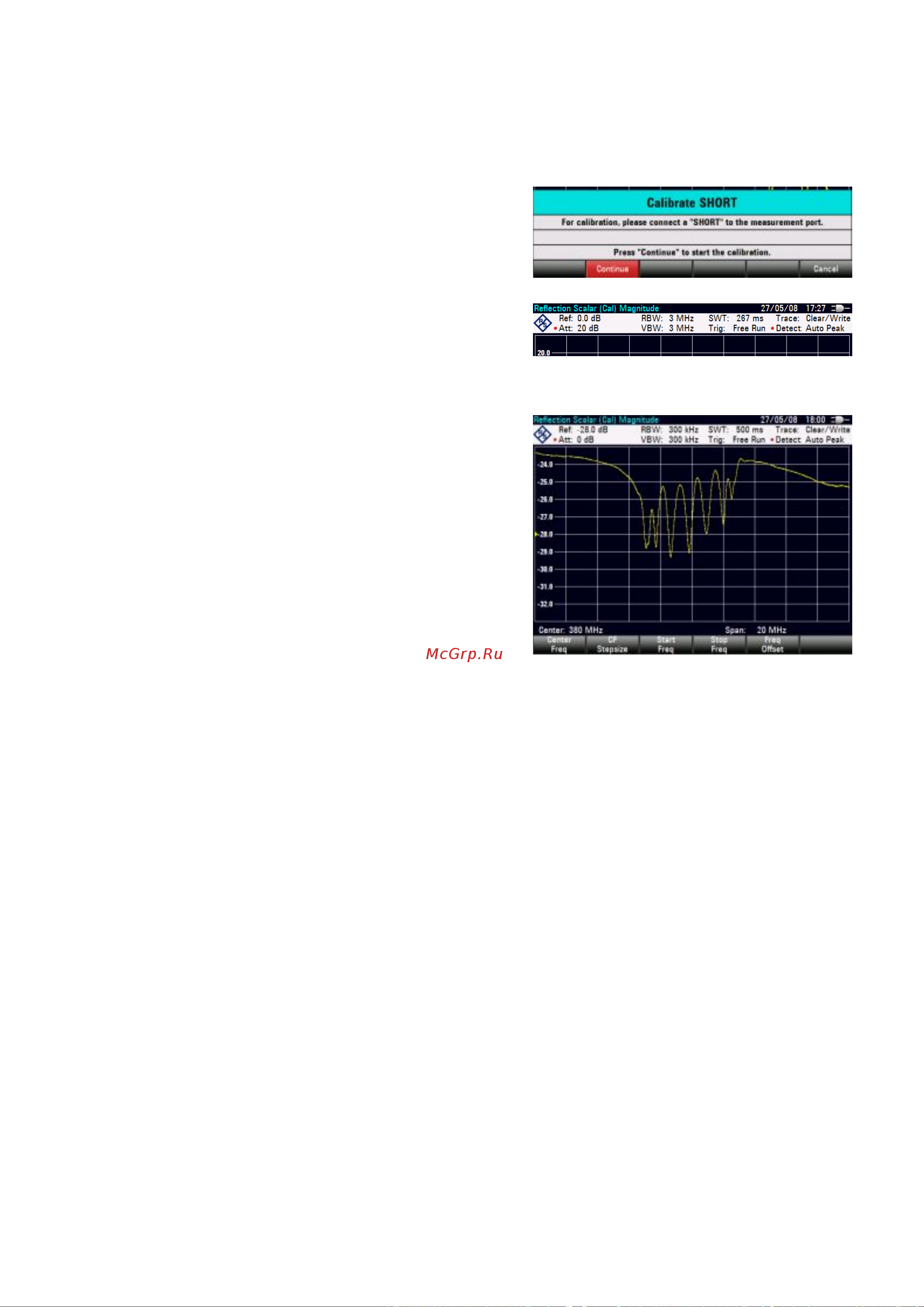

- Подключите меру КЗ (SHORT) к измери-

тельному порту PORT 1 или PORT 2 или к

измерительному концу кабеля.

- Нажав CONTINUE, запустите калибровку

с короткозамкнутым портом SHORT.

После завершения калибровки в левом

верхнем углу экрана будет выводиться

надпись "(CAL)". Это значит, что прибор

R&S FSH откалиброван для измерения

характеристик отраженных сигналов.

- Подключите испытуемое устройство к

откалиброванному измерительному

порту.

На экране R&S FSH будет отображено

значение потерь на отражение в дБ для

испытуемого устройства:

R&S FSH также может отображать

характеристики отражения в КСВН или виде

коэффициента отражения. Выполните

следующие действия:

- Выберите функциональную клавишу

FORMAT.

- Выберите пункт VSWR или REFLECTION

COEFFICIENT с помощью поворотной

ручки или клавиш курсора (Ù или Ú).

- Подтвердите выбор нажатием ENTER

или функциональной клавиши FORMAT.

Калибровка остается действительной до тех пор, пока начальная и конечная

частота, центральная частота, полоса обзора и центральная частота остаются в

диапазоне частот, в котором произведена калибровка. В этом случае анализатор

R&S FSH интерполирует данные для коррекции между опорными точками

калибровки. При этом в левом верхнем углу экрана выводится надпись "(Approx)",

указывая тем самым на возможное увеличение погрешности измерений. Если

измененный частотный диапазон вышел за пределы калиброванного диапазона, то

калибровка становится недействительной, и в верхнем левом углу выводится

надпись "(UNCAL)". Для восстановления последней действительной калибровки

выполните следующее:

- Нажмите функциональную клавишу CALIBRATE в главном меню режима

анализатора цепей.

- Выберите RESTORE CALIBRATION SETTINGS с помощью поворотной ручки

или клавиш курсора (Ù или Ú).

R&S FSH восстанавливает настройки прибора, которые использовались во

время последней калибровки. Калибровка заново активируется и в верхнем левом

углу выводится надпись "(CAL)".
