102

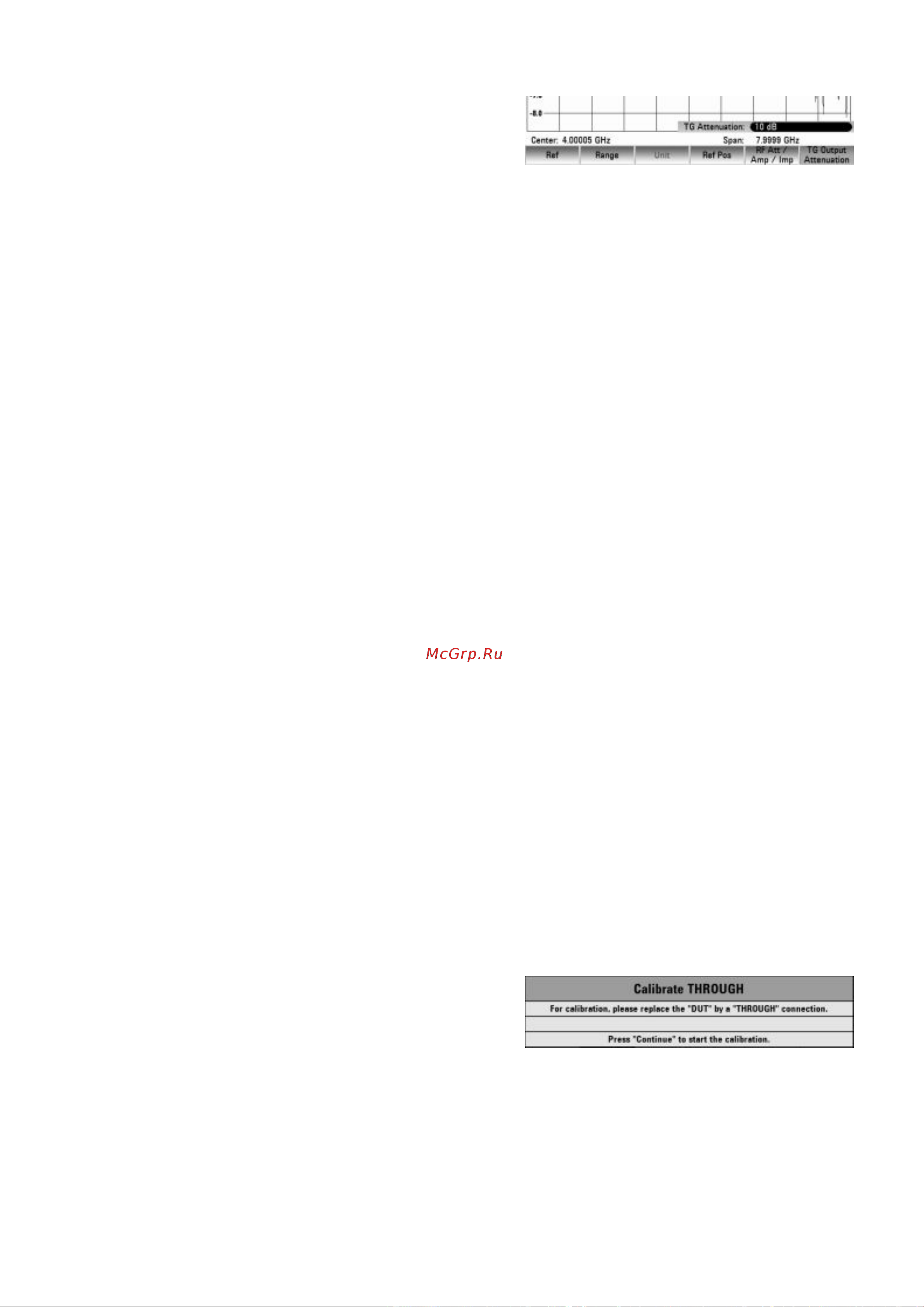

Настройка выходного уровня:

- Нажать функциональную клавишу TG

OUTPUT ATTENUATION в меню AMPT.

Появится поле ввода для выбора

выходного уровня.

Выходной уровень устанавливается путем выбора величины ослабления (от 0

до 40 дБ). При выборе значения 0 дБ, выходной уровень будет равен 0 дБмВт. При

выборе значения 40 дБ, выходной уровень будет равен -40 дБмВт.

- Используя поворотную ручку или клавиши курсора, установить нужную величину

ослабления.

8.18.1 Измерение характеристик передачи четырехполюсников

Для проведения измерения характеристик передачи соединить вход ИУ с

выходом генератора, а выход ИУ с ВЧ-входом анализатора спектра R&S FSH.

Анализатор спектра R&S FSH измеряет модуль передаточной характеристики ИУ.

Последовательность операций описана ниже с использованием измерения

параметров передачи на четырехполюсном фильтре с центральной частотой

2060 МГц и шириной полосы 11 МГц в качестве примера. Пример измерения

запускается вместе с анализатором спектра R&S FSH согласно настройкам по

умолчанию.

Настройка частотного диапазона:

- Нажать клавишу PRESET.

- Нажать клавишу MODE.

- Нажать функциональную клавишу NETWORK ANALYZER.

В анализаторе отобразится меню следящего генератора. Т.к. калибровка не

производилась, в верхнем части диаграммы измерений отобразится надпись UNCAL.

- Нажать клавишу FREQ.

- Используя цифровую клавиатуру, ввести значение центральной частоты

(2060 МГц в данном примере).

- Нажать клавишу SPAN.

- Используя цифровую клавиатуру, ввести значение диапазона частоты (50 МГц

в данном примере).

Скалярное измерение прямого сигнала:

- Нажать клавишу MEAS.

- Нажать функциональную клавишу MEAS MODE.

- Используя поворотную ручку, выбрать SCALAR и подтвердить выбор нажатием

клавиши ENTER или функциональной клавиши MEAS MODE.

- Нажать функциональную клавишу CALIBRATE.

- Используя поворотную ручку, выбрать

NORMALIZE TRANSMISSION FWD

(PORT1 -> 2) и подтвердить выбор

нажатием клавиши ENTER или

функциональной клавиши CALIBRATE.

- Соединить ВЧ-вход R&S напрямую с выходом следящего генератора, минуя

испытуемое устройство (ИУ).

- Нажать функциональную клавишу CONTINUE для запуска калибровки.

- Чтобы прервать калибровку, нажать четвертую или пятую функциональную

клавишу (CANCEL).
