109
8.18.1.5 Измерение электрической длины при измерении параметров
передачи Eдля моделей со встроенным КСВН-мостом)
Электрическая длина вычисляется из фазовой задержки
fD
DF
-=
F
p
t
2
, где DF
означает полную девиацию частоты за весь диапазон частоты. Электрическая длина
выводится из выражения
0
cl
FF
=
t
, где c
0
скорость света. Результат для
электрической длины будет верным только в том случае, если разность фаз между
двумя соседними точками измерения не превышает 180°.
П р и м е ч а н и еСогласно определению электрическая длина вычисляется из скорости
света в вакууме и дифференциальной групповой задержки t
g
(см. ниже). В данном случае групповая
задержка заменена фазовой задержкой по двум причинам:
- Электрическая длина должна быть определена только для недиспергирующих ИУ, в которых
фазовая и групповая задержки совпадают.
- Ввиду гораздо более широкой апертуры, определенность измерения является порядком
модуля, который больше при измерении фазовой задержки, чем групповой.
- Нажать функциональную клавишу FORMAT.
- Используя поворотную ручку или клавиши курсора, выбрать пункт ELECTRICAL
LENGTH из меню и подтвердить выбор нажатием функциональной клавиши
FORMAT или клавиши ENTER.
Анализатор спектра R&S FSH отобразит вычисленную электрическую длину.
8.18.1.6 Питание постоянным напряжением активного ИУ Eдля моделей со
встроенным КСВНостом)
При использовании R&S FSH можно подвести постоянное напряжение к
активным ИУ, таких, как усилители, через встроенный сдвиговый тройник (BIAS 1 и
BIAS 2) с помощью ВЧ-кабеля. Постоянное напряжение подводится от
соответствующего внешнего источника питания (макс. 600 мА/ макс. 50 В). Для
измерения развязки антенн портативных базовых радиостанций постоянное
напряжение должно быть подведено к двум установленным усилителям (TMA). Это
производится путем использования соответствующего напряжения на BNC-входах
BIAS 1 и BIAS 2 КСВН-моста.
8.18.O Измерение характеристик отражения
8.18.O.1 Скалярное измерение характеристик отражения
Измерительная установка должна быть откалибрована до проведения каких-
либо измерений. Данная операция производится с коротким замыканием (мера КЗ) и
холостым ходом (мера ХХ) в точке, в которой производится измерение отраженного
сигнала. Если кабель будет установлен между ИУ и мостом, то следует производить
калибровку на измерительном конце кабеля.

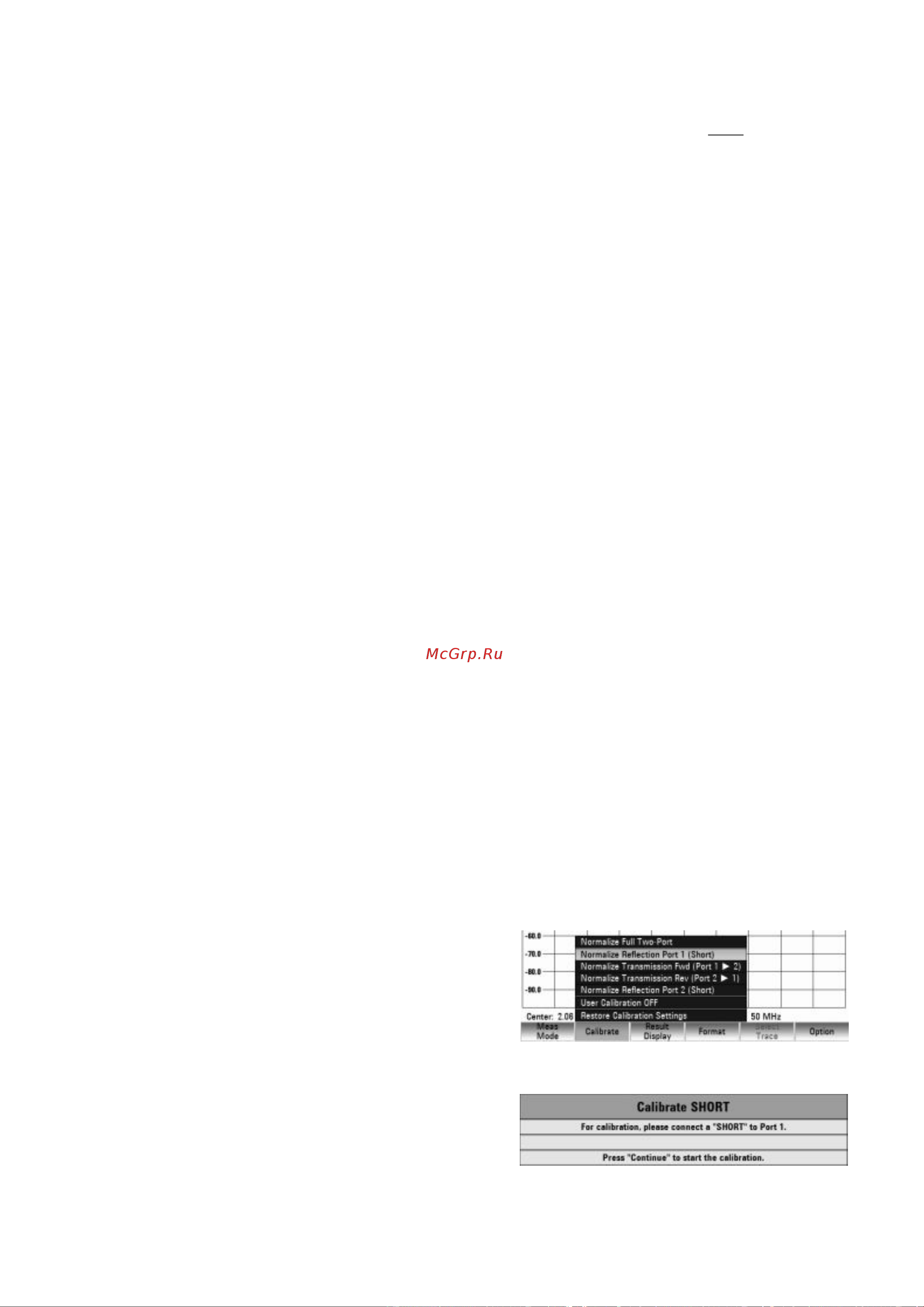

- Нажать функциональную клавишу
MEAS MODE и выбрать SCALAR.
- Нажать функциональную клавишу
CALIBRATE.
Используя поворотную ручку или
клавиши курсора, выбрать пункт меню
NORMALIZE REFLECTION PORT 1 (SHORT).
Анализатор спектра R&S FSH дает
возможность пользователю произвести КЗ-
калибровку.
- Подсоединить меру КЗ к
измерительному порту моста.
