117
сопротивлению 50 Ом. Тем не менее, измерения отраженного сигнала с
использованием подходящих сетей и стандартов калибровки также могут быть
вынесены в системы с различными значениями импеданса. В этом случае опорный
импеданс для диаграммы Вольперта-Смита может быть при необходимости изменен.
- Нажать клавишу MARKER MODE.
- Используя поворотную ручку или клавиши курсора, выбрать REF IMPEDANCE
50 Ом из меню и подтвердить выбор нажатием функциональной клавиши
MARKER MODE или клавиши ENTER.
Откроется диалоговое окно для ввода значения импеданса. Может быть
введено любое значение между 1 мОм и 10 кОм.
Выбор предварительно настроенного опорного импеданса:
- Используя цифровую клавиатуру, ввести нужное значение опорного
импеданса и подтвердить ввод нажатием функциональной клавиши MARKER MODE
или клавиши ENTER.
Увеличение областей на диаграмме Вольперта-Смита:
Для того чтобы подробнее рассмотреть результаты измерений, существует
функция масштабирования, с помощью которой можно увеличить любую часть
диаграммы Вольперта-Смита.
Активация функции масштабирования:
-
Нажать клавишу
TRACE
.
- Нажать функциональную клавишу
ZOOM.

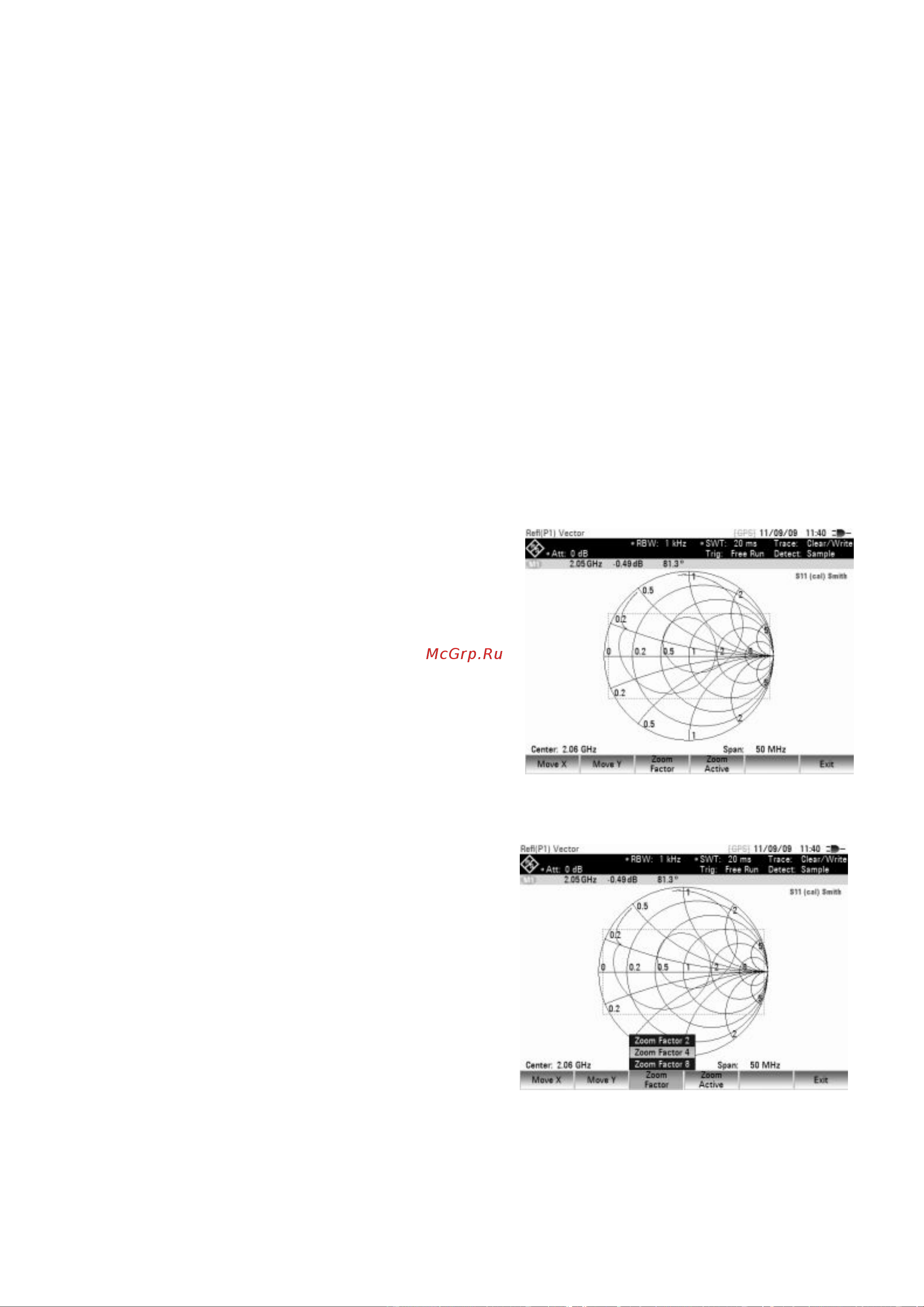

Отобразится меню для функции масшта-
бирования, и на диаграмме Вольперта-Смита
появится окно масштабирования. Можно
изменить размер данного окна (коэффициент
масштабирования 2, 4, или 8) и его
положение.
Деактивация функции масштабирова-
ния:
- Нажать функциональную клавишу EXIT.
Определение области масштабирования:
Для определения размера окна
масштабирования или коэффициента
масштабирования следует использовать
коэффициент масштабирования.
- Нажать функциональную клавишу
ZOOM FACTOR.
- Выбрать требуемый коэффициент
масштабирования (2, 4 или 8),
используя поворотную ручку, или
клавиши курсора, или введя числовое
значение.
- Подтвердить выбор нажатием клавиши
ENTER или функциональной клавиши
ZOOM FACTOR.
