119

(1) Отображение

результатов кривой 1

(2) Отображение

результатов кривой 2

(3) Режим измерения

(4) Окно кривой 1

(5) Информационная линия

кривой 1:

- S-матрица

- Состояние калибровки

- Формат измерения

(6) Окно кривой 2

(7) Формат измерения

кривой 2

(8) Индикатор активной

кривой

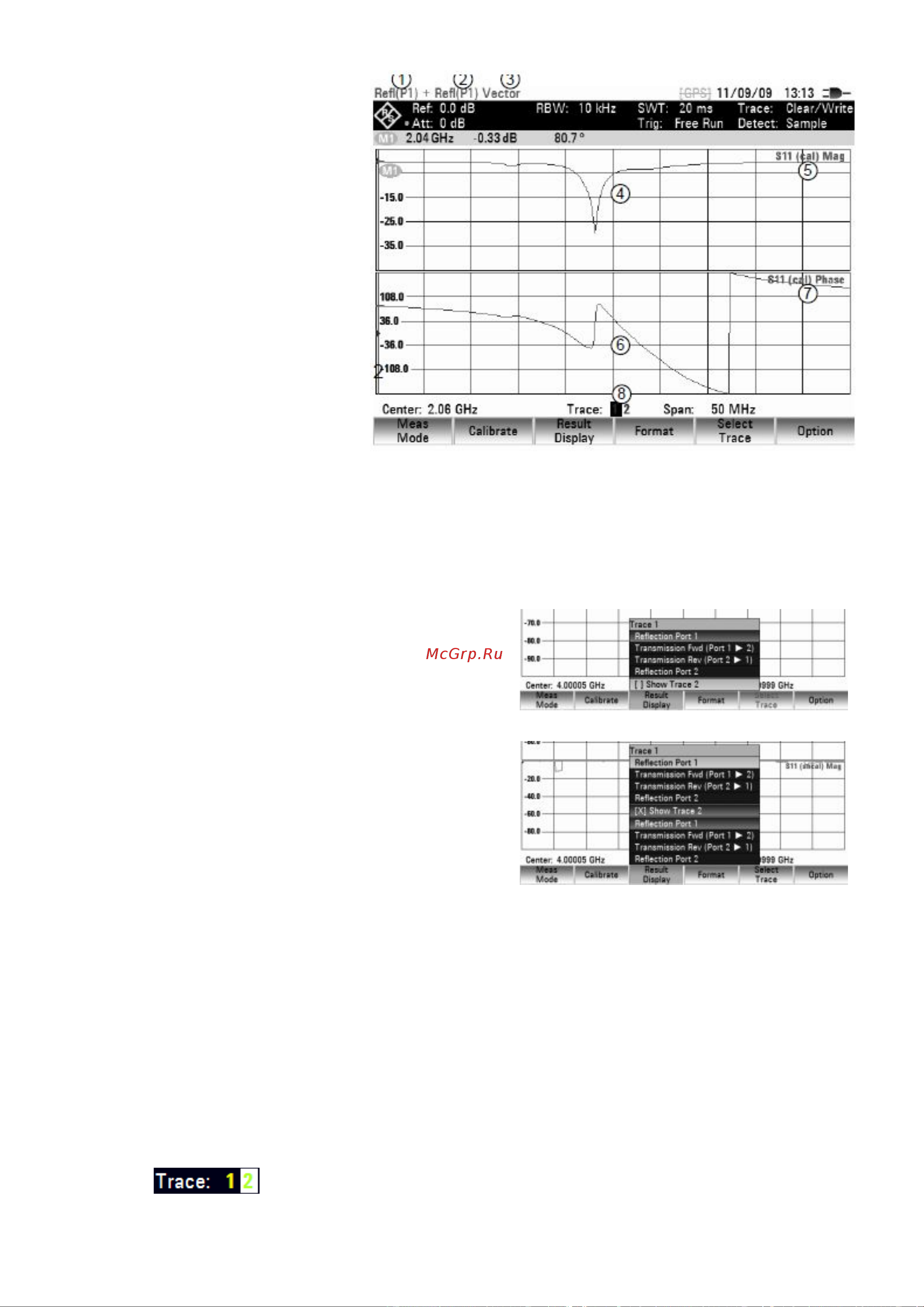

Рисунок 8.11 – Вид экрана при измерении в режиме двух кривых

- Нажать функциональную клавишу RESULT DISPLAY.

В меню показаны все измерения, доступные для выбранного на данный момент

режима измерений. По умолчанию активны лишь одна кривая и, таким образом,

лишь один экран.

- Для активации второго экрана

необходимо с помощью поворотной

ручки или клавиш курсора выбрать

пункт меню SHOW TRACE 2.

Подтвердить выбор нажатием клавиши

ENTER или функциональной клавиши

RESULT DISPLAY.

Дисплей разделится на две части.

Верхний экран показывает кривую 1, а

нижний показывает кривую 2. Экран может

быть настроен под требования

пользователя.

К тому же, расширяется меню

функциональной клавиши RESULT

DISPLAY. В нем показаны доступные

векторные измерения, которые могут быть

применены к кривой 2.

После активации второй кривой кривая 1 всегда будет являться активной

кривой. Настроена может быть только активная кривая, в то время как остальные

пассивны.

- Для активации кривой 2 необходимо нажать функциональную клавишу SELECT

TRACE в меню кривой. При нажатии функциональной клавиши SELECT TRACE

анализатор спектра R&S FSH переключается между кривыми 1 и 2. Активная на

данный момент кривая выделяется белым цветом внизу отображения

результатов:
