130

(1) Состояние режима DTF

(2) Тип кабеля

(3) Длина кабеля

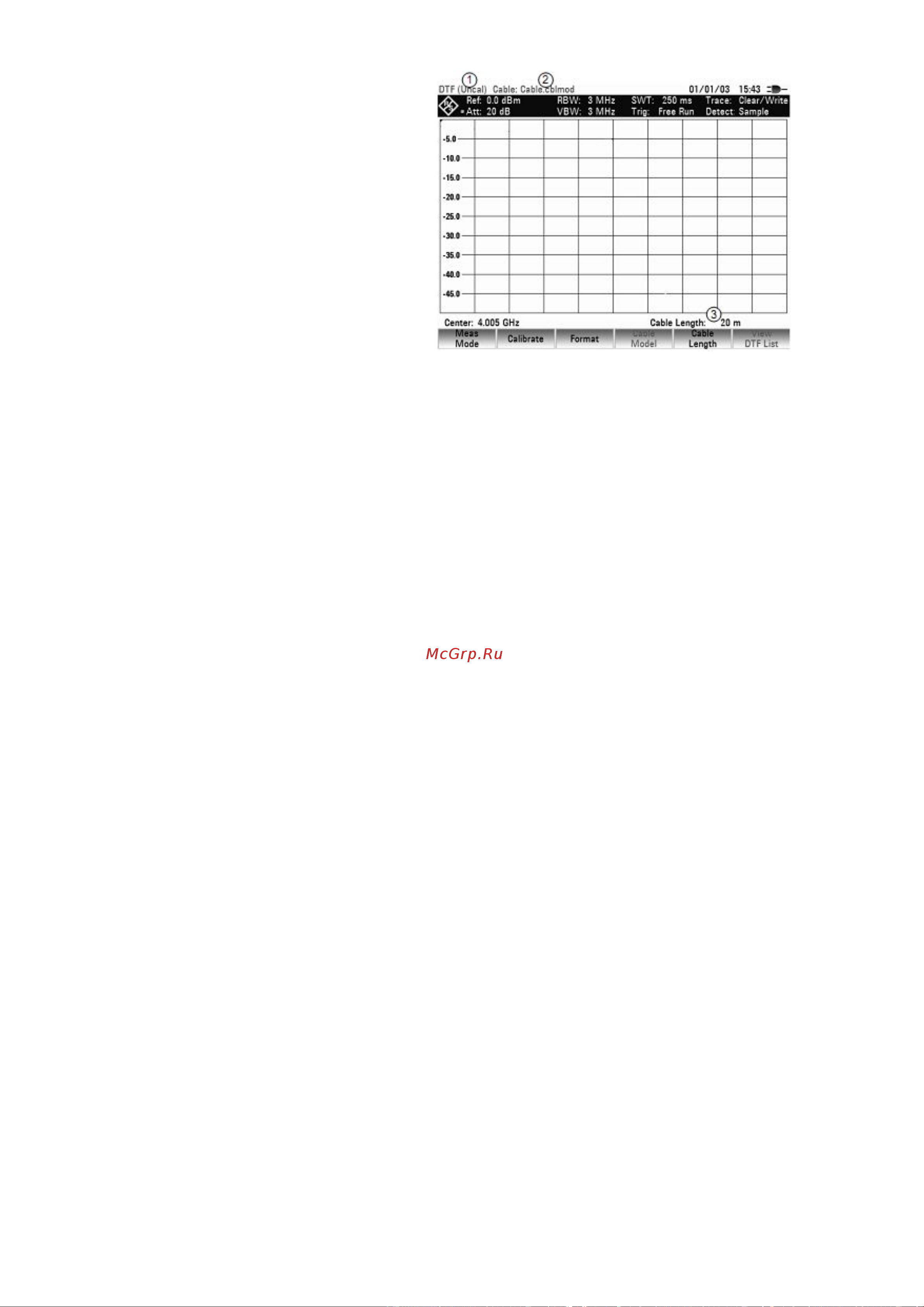

Рисунок 8.12 – Вид экрана при измерении параметров кабеля

Для выполнения измерения расстояния до повреждения, анализатор R&S FSH

должен "знать" тип кабеля и его примерную длину.

Тип кабеля необходимо знать, чтобы определить скорость распространения и

затем расстояние до любого повреждения в кабеле. Затухание в кабеле необходимо

знать, чтобы корректно определить размер дефекта. Анализатор R&S FSH

автоматически устанавливает диапазон в соответствии с примерной длиной кабеля.

8.OM.1 Выбор кабеля

Частотно-зависимая модель кабеля может быть создана в Windows-программе

R&S FSH4 View и загружена в анализатор R&S FSH. Данная процедура описана в

руководстве ПО R&S FSH4 View. Анализатор R&S FSH может хранить во внутренней

памяти свыше 100 различных типов кабелей. Если установленные коэффициент

передачи, таблица каналов, линии ограничения или данные хранятся одновременно,

максимальное количество моделей кабелей соответственно уменьшается (см.

раздел "Сохранение и загрузка настроек прибора и результатов").

Если расстояние до повреждения должно быть определено точно, необходимо

использовать соответствующую модель кабеля. В ином случае, анализатор

R&S FSH не сможет корректно определить расстояние до повреждения от точки

измерения и величину отражения от дефекта.

Выбор модели кабеля из заданного списка:

- Нажать функциональную клавишу CABLE MODEL.

На экране анализатора R&S FSH отобразится список моделей кабеля.

- Используя поворотную ручку или клавиши курсора, выбрать соответствующую

модель кабеля.

- Используя функциональные клавиши, активируйте модель кабеля, которую вы

выбрали.

Анализатор R&S FSH возвращается к режиму DTF и отображает в верхней

части экрана используемый кабель.

Предварительный выбор длины кабеля:

Анализатор R&S FSH использует длину кабеля, чтобы определить

оптимальный диапазон для измерений. Чем длиннее тестируемый кабель, тем

меньше диапазон, используемый анализатором R&S FSH. Анализатор R&S FSH

также рассчитывает затухание в кабеле в зависимости от выбранной модели кабеля

и настроек длины, чтобы измерение величины отражения от повреждения было

корректным. Если выбран режим графического отображения результатов,

анализатор R&S FSH масштабирует ось X так, чтобы вмещалась вся длина кабеля.
