139

как смещение в дБ относительно измеряемого уровня. Положительное смещение

соответствует ослаблению, а отрицательное – усилению.

- Нажать клавишу AMPT.

- Нажать функциональную клавишу REF

OFFSET.

Откроется окно ввода смещения опорного уровня.

- Используя поворотную ручку и клавиши курсора или цифровую клавиатуру,

ввести нужное смещение и подтвердить ввод нажатием ENTER.

Смещение отобразится в центре верхней части экрана и будет использовано

при отображении мощности или уровня.

8.OO Измерение прямой и отраженной мощности

Направленные датчики мощности R&S FSH-Z14 и R&S FSH-Z44 включаются

между источником и нагрузкой и измеряют потоки мощности в обоих направлениях,

т.е. от источника к нагрузке (прямая или падающая мощность) и от нагрузки к

источнику (обратная или отраженная мощность). Соотношение между обратной и

прямой мощностями является мерой согласования нагрузки и отображается либо в

виде потерь на отражение, либо в виде КСВН.

Направленные датчики мощности R&S FSH-Z14 и R&S FSH-Z44 имеют

ассиметричную конструкцию и поэтому должны использоваться в измерительной

цепи так, чтобы стрелка FORWARD (1 ® 2) на датчике указывала в направлении

нагрузки (соответствует направлению прямой мощности).

Питание и управление направленными датчиками мощности осуществляется

через специальный последовательный интерфейс. Соответствующий штекер кабеля

датчика мощности необходимо вставить и прикрутить к разъему датчика мощности

POWER SENSOR анализатора R&S FSH. Сам направленный датчик мощности

необходимо вставить между источником сигнала и нагрузкой.

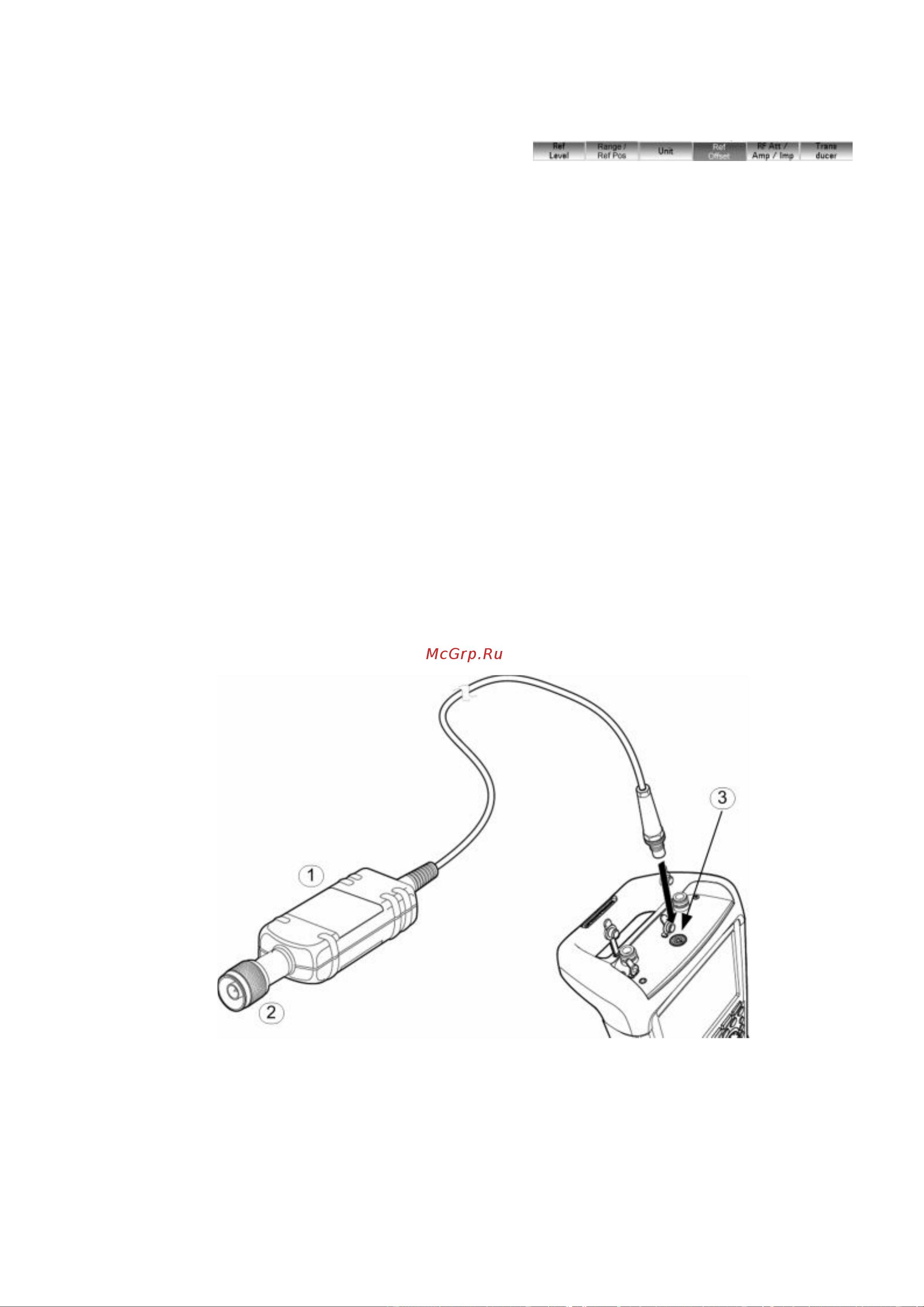

(1) Направленный датчик мощности R&S FSH-Z44

(2) Источник

(3) Нагрузка

(3) Разъем датчика мощности

Рисунок 8.15 – Подсоединение направленного датчика мощности

При измерении большой мощности для предотвращения повреждений датчика

или опасности для людей внимательно соблюдайте следующие инструкции:
