144

Для обеспечения получения правильных результатов при измерении

модулированных сигналов в R&S FSH предусмотрена возможность учета

поправочных значений для целого ряда общих стандартов передачи.

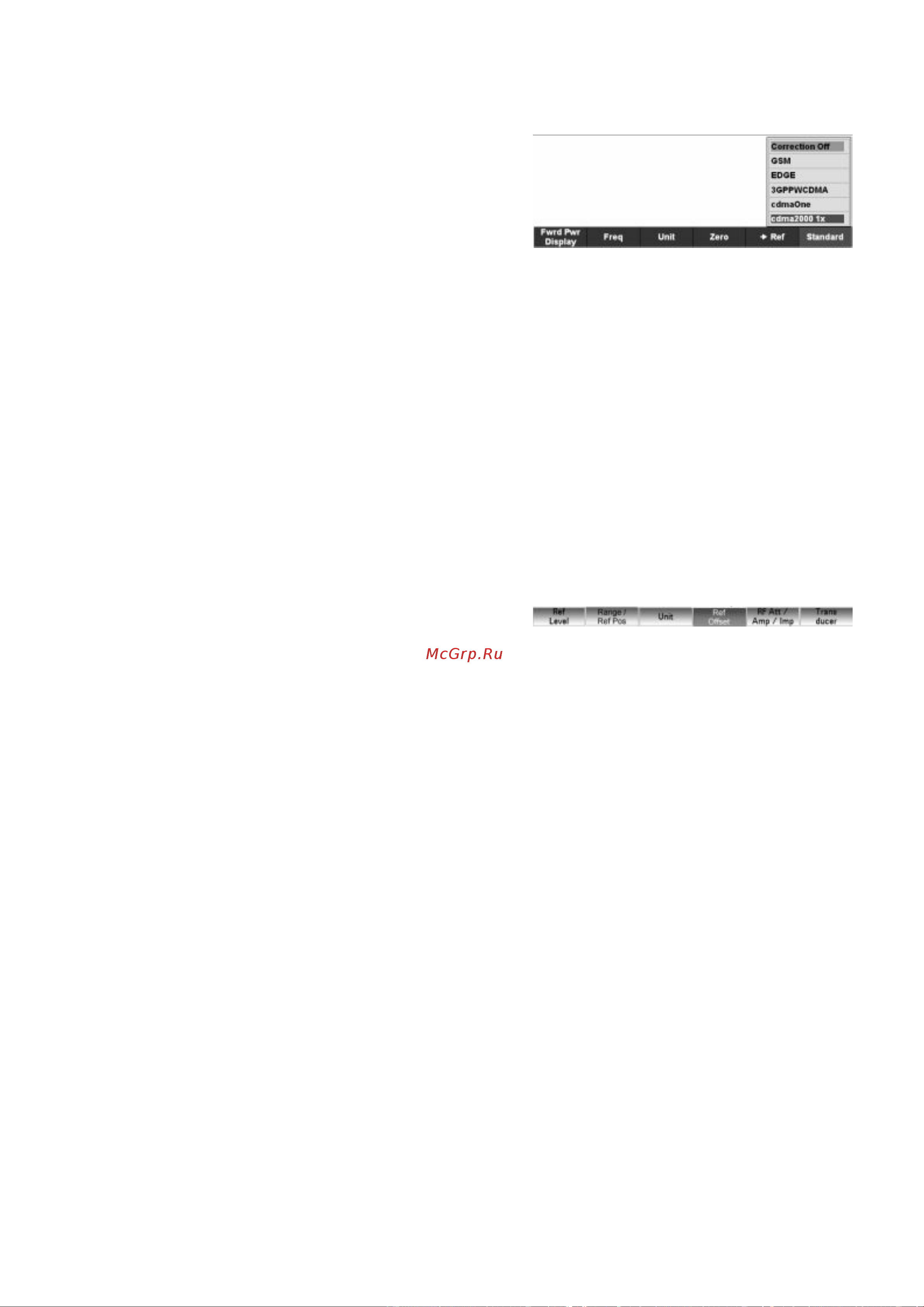

- Нажать функциональную клавишу

STANDARD.

Откроется меню с доступными

стандартами.

- Выбрать требуемый стандарт, используя

поворотную ручку или клавиши курсора.

- Подтвердить выбор нажатием клавиши ENTER или повторным нажатием

функциональной клавиши STANDARD.

Выбранный стандарт будет отображен в верхнем правом углу экрана.

8.OO.4 Учет дополнительного ослабления

Когда направленный датчик мощности подключен к контрольной точке не

напрямую, а через кабель, то затухание в кабеле может быть учтено при расчете. Для

этого вводится затухание в кабеле на измеряемой частоте, т.е. положительная вели-

чина в дБ, в случае если мощность и согласование требуется измерить на источнике,

и кабель включен между источником и датчиком мощности; и отрицательная величина

в дБ, если мощность и согласование должны быть измерены на нагрузке, и кабель

включен между нагрузкой и датчиком мощности. При этом направленный датчик

мощности корректирует значения мощности и согласования для получения резуль-

татов, которые были бы получены в случае прямого подключении к контрольной точке.

- Нажать клавишу AMPT.

- Нажать функциональную клавишу REF

OFFSET.

Откроется окно для ввода опорного смещения.

- Ввести нужное смещение, используя поворотную ручку, клавиши курсора или

цифровую клавиатуру, и подтвердить ввод нажатием клавиши ENTER.

Выбранное смещение отображается в середине верхней части экрана и

учитывается при вычислении мощности (уровня) и согласовании.

Если на вход датчика поступают большие мощности, которые превышают

максимальный входной уровень R&S FSH-Z14 или R&S FSH-Z44, то перед датчиком

мощности надо включить направленный ответвитель или аттенюатор. В таком

случае величину ослабления от направленного ответвителя или аттенюатора надо

ввести как положительную величину в дБ (см. выше) в анализатор R&S FSH для

гарантии правильности показаний измеряемой мощности. В обоих случаях,

оконечная нагрузка или аттенюатор с достаточной допустимой нагрузкой по

мощности должны быть подключены к нагрузочному выходу датчика мощности.

Результаты согласования в таком случае не важны, так как необходимо учесть

величину ослабления нагрузки или аттенюатора (см. измерение через кабель).

8.OP Измерения напряженности поля с использованием изотропной

антенны

При использовании вместе с R&S TS-EMF изотропной антенны (номер для

заказа 1158.9295.13), R&S FSH может определять результирующую напряженность

поля в частотном диапазоне от 30 МГц до 3 ГГц. Антенна имеет три ортогональных

элемента при измерении результирующей напряженности поля. Прибор R&S FSH

запускает один за другим три элемента антенны через датчик электропитания и

рассчитывает результирующую напряженность поля (r – результирующая

напряженность поля) E

из результатов трех отдельных измерений:
