147

Последовательность действий:

Нажать клавишу

AMPT

- Нажать функциональную клавишу

TRANSDUCER.

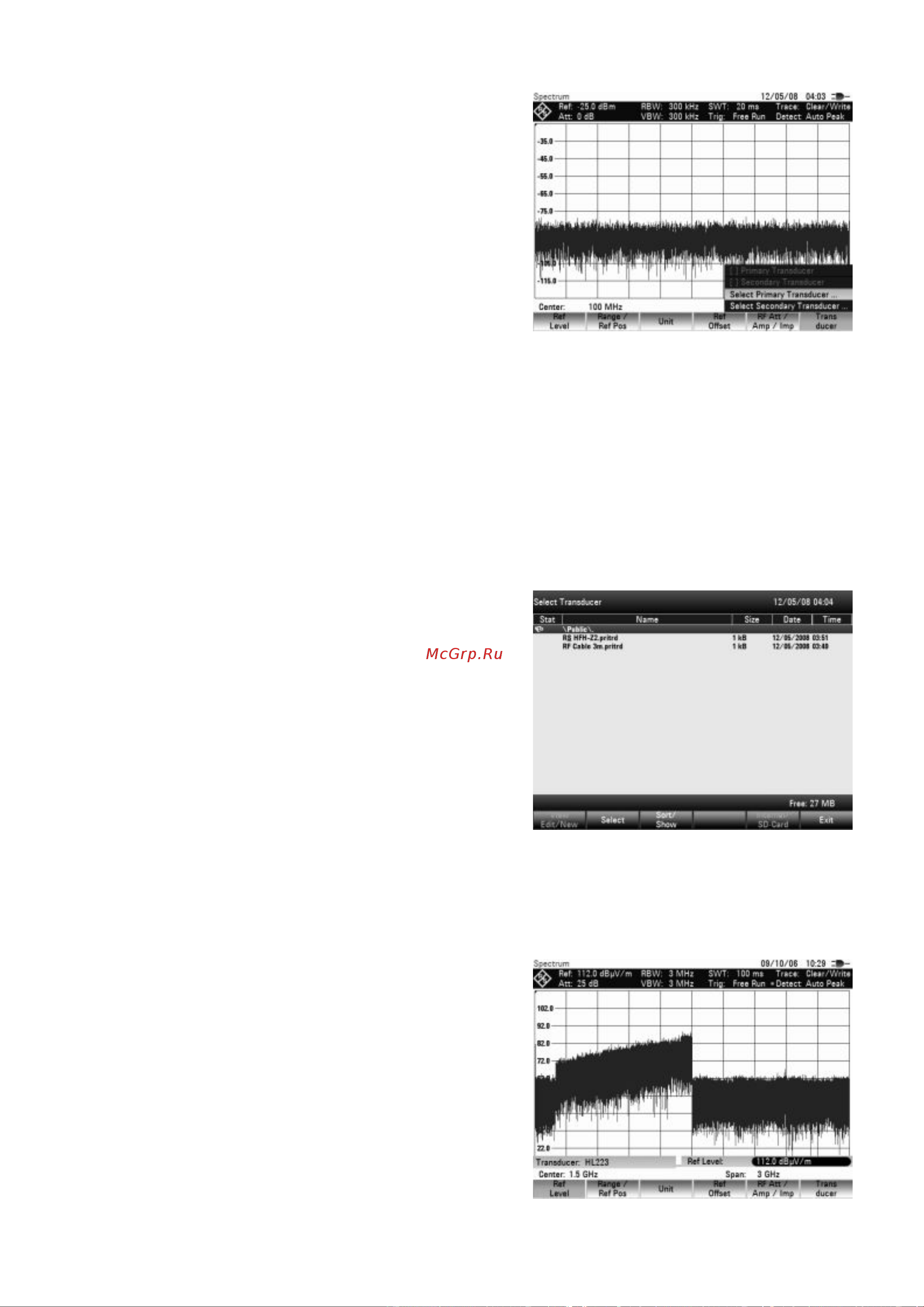

На экране отобразится меню

функциональной клавиши для управления

коэффициентами преобразования.

П р и м е ч а н и е – Коэффициенты преобразования недоступны при измерениях с

использованием следящего генератора и датчиков мощности. Поэтому функциональная клавиша

TRANSDUCER является интерактивной.

Посредством пунктов меню SELECT PRIMARY TRANSDUCER и SELECT

SECONDARY TRANSDUCER могут быть выбраны два коэффициента

преобразования. [ ] PRIMARY TRANSDUCER и [ ] SECONDARY TRANSDUCER

используются для включения и выключения выбранных коэффициентов

преобразования. С помощью EXIT можно выйти из меню преобразователя; с

помощью TRD'S OFF можно выключить все коэффициенты преобразования.

- Нажать функциональную клавишу SELECT PRIMARY TRANSDUCER.

Прибор R&S FSH отображает список

коэффициентов преобразования, доступных в

блоке. Курсор располагается на активном

коэффициенте преобразования (подсвеченная

полоса). Если ни один преобразователь не

активен, то курсор располагается на первой

позиции списка.

- Выбрать требуемый коэффициент

преобразования посредством поворотной

ручки или клавишами курсора и включить

его клавишей SELECT.

П р и м е ч а н и е – При вставленной SD-карте переключение между внутренней памятью и

памятью карты производится нажатием функциональной клавиши INTERNAL/SD-CARD.

- Выйдите из меню преобразователя посредством функциональной клавиши

EXIT.

Если преобразователь включен, то отоб-

ражение выбранного преобразователя будет

произведено при нажатии клавиши AMPT.

Полное имя выбранного преобразователя

отображено в статусном поле (нажать клавишу

SETUP и прокрутить вниз по списку), или в

списке коэффициентов преобразования (место

подсвечено красным цветом).

В примере (рис. справа) показан коэффи-

циент преобразования антенны R&S HL223,

заданный в диапазоне от 200 МГц до 1300 МГц.

Следовательно, прибор R&S FSH в данном
