154

результатов калибровки. Количество массивов данных, сохраненных с результатами

калибровки, уменьшает максимальное количество массивов данных, которое может

быть сохранено.

Сохранение результатов калибровки может быть выбрано в меню SETUP (см.

раздел "Сохранение результатов калибровки").

Если модели кабелей, таблицы каналов, предельные линии или коэффициенты

преобразования сохраняются одновременно, то максимальное число массивов

данных будет уменьшено. В дополнении к этому, размер массивов данных может

меняться в зависимости от выбранной функции измерения. Полный массив данных

занимает примерно 100 кБ памяти. Объем внутренней памяти анализатора R&S FSH

составляет примерно 20 МБ. Дополнительно массивы данных, модели кабелей,

предельные линии и коэффициенты передачи могут быть сохранены на SD-карту.

Таким образом, количество массивов данных, которые могут быть сохранены,

зависит только от объема используемой SD-карты.

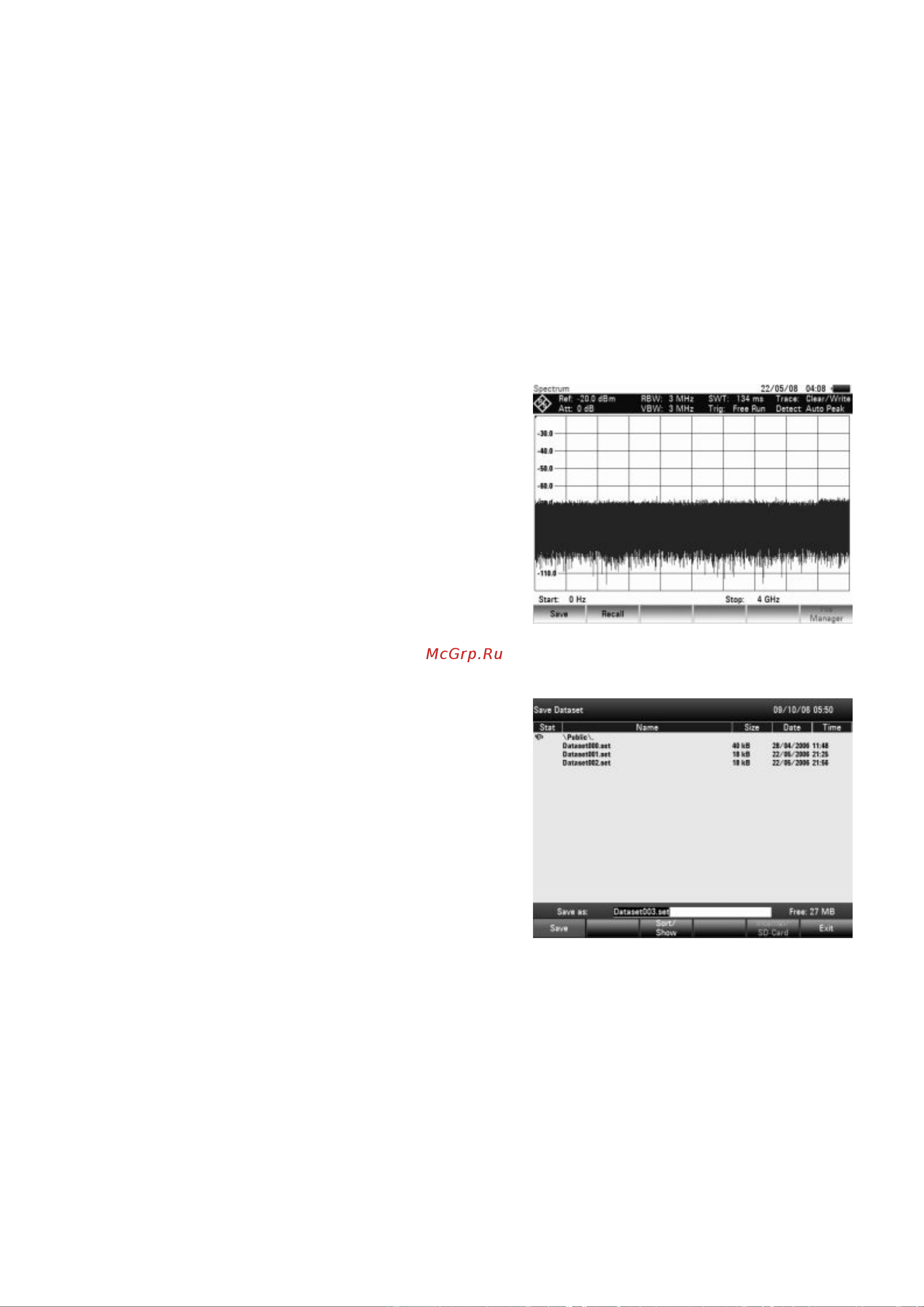

Нажать клавишу SAVE.

Откроется меню SAVE, содержащее

функции сохранения, очистки и загрузки.

8.O6.1 Сохранение результатов

- Нажать функциональную клавишу SAVE.

Откроется текстовое окно с предложе-

нием пользователю ввести имя для массива

данных.

В текстовом окне Name, подсвеченном

красным цветом, также будет предложено имя

для массива данных (DATASET.003), которое

можно принять, нажав клавишу ENTER.

В целях упрощения работы, прибор

R&S FSH также сохранит массив данных при

двойном нажатии функциональной клавиши

SAVE, расположенной под предлагаемым

именем.

Выбор между внутренней памятью прибора FSH и SD-картой в качестве

носителя информации для массивов данных производится посредством

функциональной клавиши INTERNAL / SD CARD.

Оставшаяся свободная память (поле "Free xx MB") также отображена в

текстовом окне.

Поскольку массивы данных могут отличаться в размерах, оставшееся место в

памяти отображено в виде процентного значения.

Имя массива данных включает в себя текстовую часть и числовое расширение,

разделенные точкой. Имя массива данных, предлагаемое прибором R&S FSH,

получается из имени последнего сохраненного массива данных, числовое

расширение которого каждый раз увеличивается на 1.
