156

Выход из меню осуществляется нажатием функциональной клавиши EXIT.

Прибор R&S FSH возвращается к прежним настройкам.

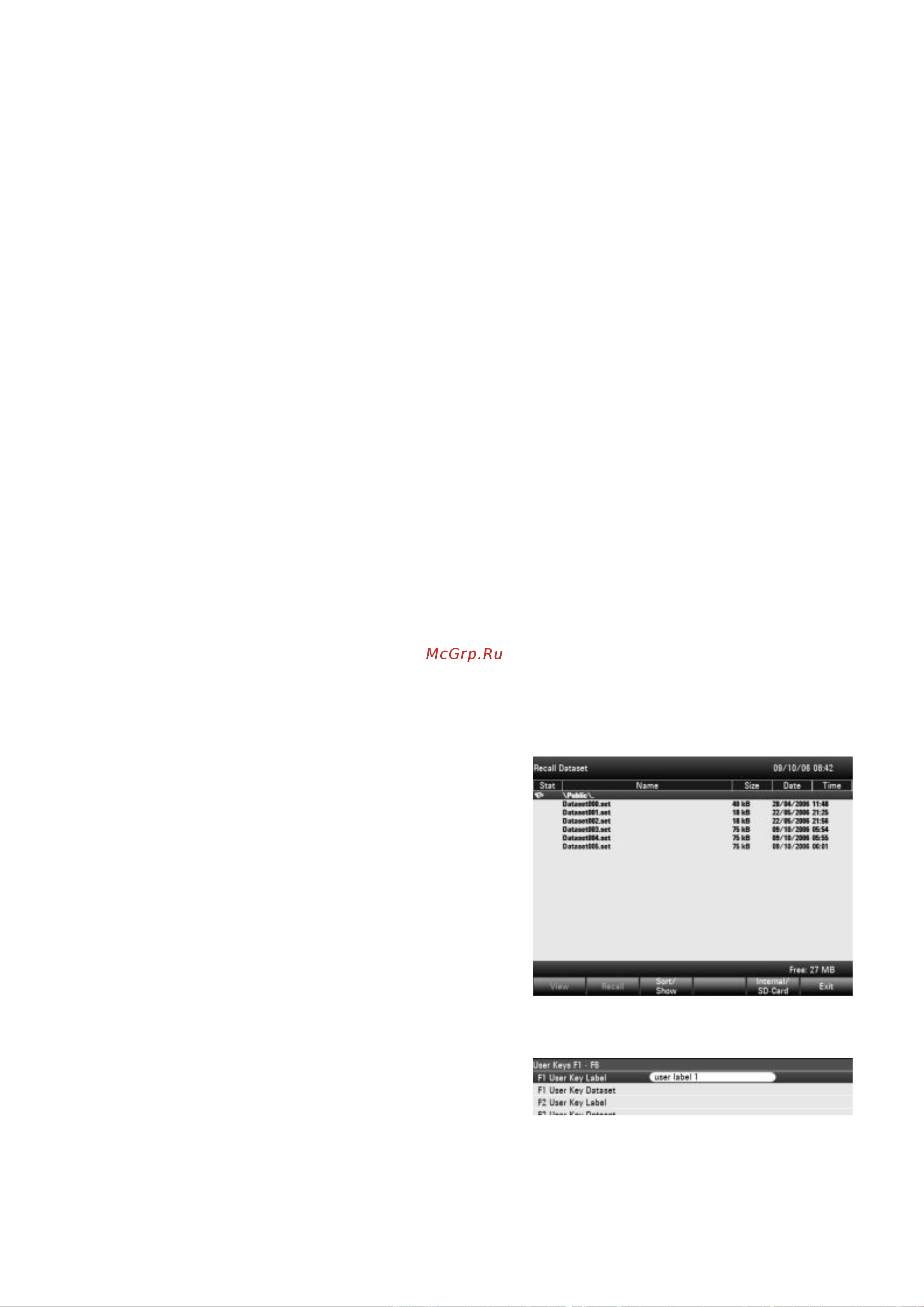

Предварительный просмотр массивов данных

- Выбрать массив данных с помощью поворотной ручки или клавишами курсора.

- Предварительный просмотр массива данных осуществляется нажатием

функциональной клавиши RECALL.

Отобразится содержимое выбранного массива данных. Предварительный

просмотр аналогичен моментальному снимку экрана последнего измерения,

проведенного с настройками, соответствующими этому массиву данных.

Применение настроек, соответствующих массиву данных, при этом не происходит.

- Используйте поворотную ручку для прокрутки и предварительного просмотра

всех доступных массивов данных.

Текущий активный массив данных отображается под экраном измерений. В

дополнении к кривой прибор R&S FSH также отображает настройки отдельных

измерений.

Загрузка массивов данных

- Нажать функциональную клавишу ACTIVATE для загрузки настроек массивов

данных или функциональную клавишу EXIT для выхода из режима

предварительного просмотра массивов данных.

При активации массива данных прибор R&S FSH загружает настройки,

соответствующие этому массиву для проведения дальнейших измерений.

При выходе из режима предварительного просмотра массивов данных прибор

R&S FSH возвращается в программу управления файлами (диалоговое окно 'Recall

Data Sets').

8.O6.4 Быстрый вызов настроек прибора

В приборе R&S FSH представлена функция быстрого доступа к предварительно

сохраненным массивам данных посредством назначения отдельного массива

данных одной из функциональных клавиш.

Назначение массива данных одной из функциональных клавиш:

Нажать клавишу SETUP.

Откроется установочное меню прибора

R&S FSH.

- Нажать функциональную клавишу USER

PREFERENCE.

Откроется меню User Preference Setup.

В данном меню производится настройка

имени одной из функциональных клавиш F1 -

F6 и назначение массива данных отдельной

клавише для быстрого доступа к этому масси-

ву. По умолчанию метками функциональных

клавиш являются метки USER-PREF 1 …

USER-PREF 6.

- Используя клавиши курсора или

поворотную ручку выбрать одну из меток

User Key Labels F1…F6. Подтвердить

выбор нажатием клавиши ENTER.

Настроить имя функциональной клавиши,

введя новое имя с помощью буквенно-

цифровых клавиш, например, 'user label 1'.
