172

- Нажмите клавишу PRESET.

Анализатор спектра отобразит частотный спектр с максимальным диапазоном

развертки. Сигнал генератора отображается в виде вертикальной линии на

частоте 100 МГц. Гармоники генератора отображаются в виде линий на

частотах, кратных частоте 100 МГц.

Чтобы измерить вторую гармонику, установите начальную и конечную частоты

следующим образом:

- Нажмите клавишу FREQ.

Откроется меню функциональных клавиш для ввода частоты.

- Нажмите функциональную клавишу START FREQ.

- Введите '50' с цифровой клавиатуры и подтвердите ввод клавишей MHz.

- Нажмите функциональную клавишу STOP FREQ.

- Введите '250' с цифровой клавиатуры и подтвердите ввод клавишей MHz.

Теперь R&S FSH будет отображать спектр в диапазоне от 50 до 250 МГц, и,

следовательно, и основной сигнал на частоте 100 МГц и его вторую гармонику на

частоте 200 МГц.

Чтобы измерить коэффициент подавления гармоник, установите маркер на

основную частоту, а дельта-маркер – на частоту второй гармоники.

Нажмите

клавишу

MARKER.

Откроется меню функциональных клавиш

для включения маркера и основной маркер

автоматически установится на максимум

спектрограммы.

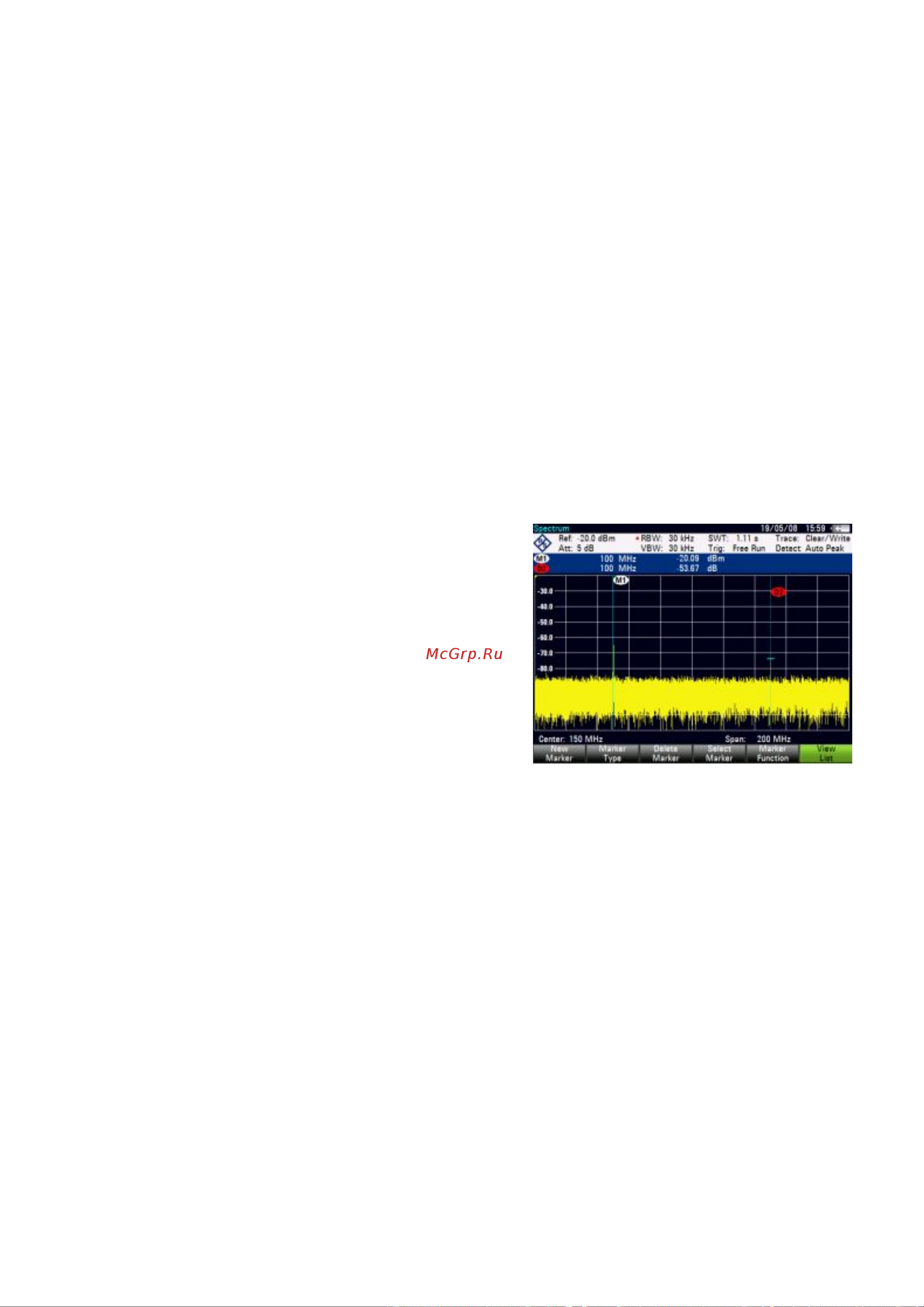

- Нажмите функциональную клавишу NEW

MARKER.

Включится дельта-маркер (вертикальная

пунктирная линия), который будет

автоматически помещен на следующий по

уровню максимум спектрограммы (на частоте

второй гармоники).

Разность уровней гармоник в дБ может быть считана непосредственно по

числовым показаниям дельта-маркера.

A.O Использование датчика мощности

Для наиболее точного измерения мощности R&S FSH обеспечивает

возможность использования датчиков мощности R&S FSH-Z1 или R&S FSH-Z18. Они

измеряют мощность в диапазоне частот от 10 МГц до 8 ГГц и от 10 МГц до 18 ГГц

соответственно.

Датчик мощности R&S FSH-Z1 или R&S FSH-Z18 управляется и питается через

специальный интерфейс RS-232-C в верхней части прибора.
