возможности отключения источника сигнала

R&S FSH сразу же запустит процедуру установки нуля датчика мощности. Во

время этого процесса на экран R&S FSH выводится сообщение "Zeroing power sensor,

please wait..." (Установка нуля датчика мощности, пожалуйста, ждите…).

После того, как установка нуля закончена, R&S FSH выведет сообщение "Power

Sensor Zero OK" (Ноль датчика мощности установлен) и переключится назад в меню

функциональных клавиш датчика мощности.

- Теперь включите датчик R&S FSH-Z14 или R&S FSH-Z44 между источником и

нагрузкой.

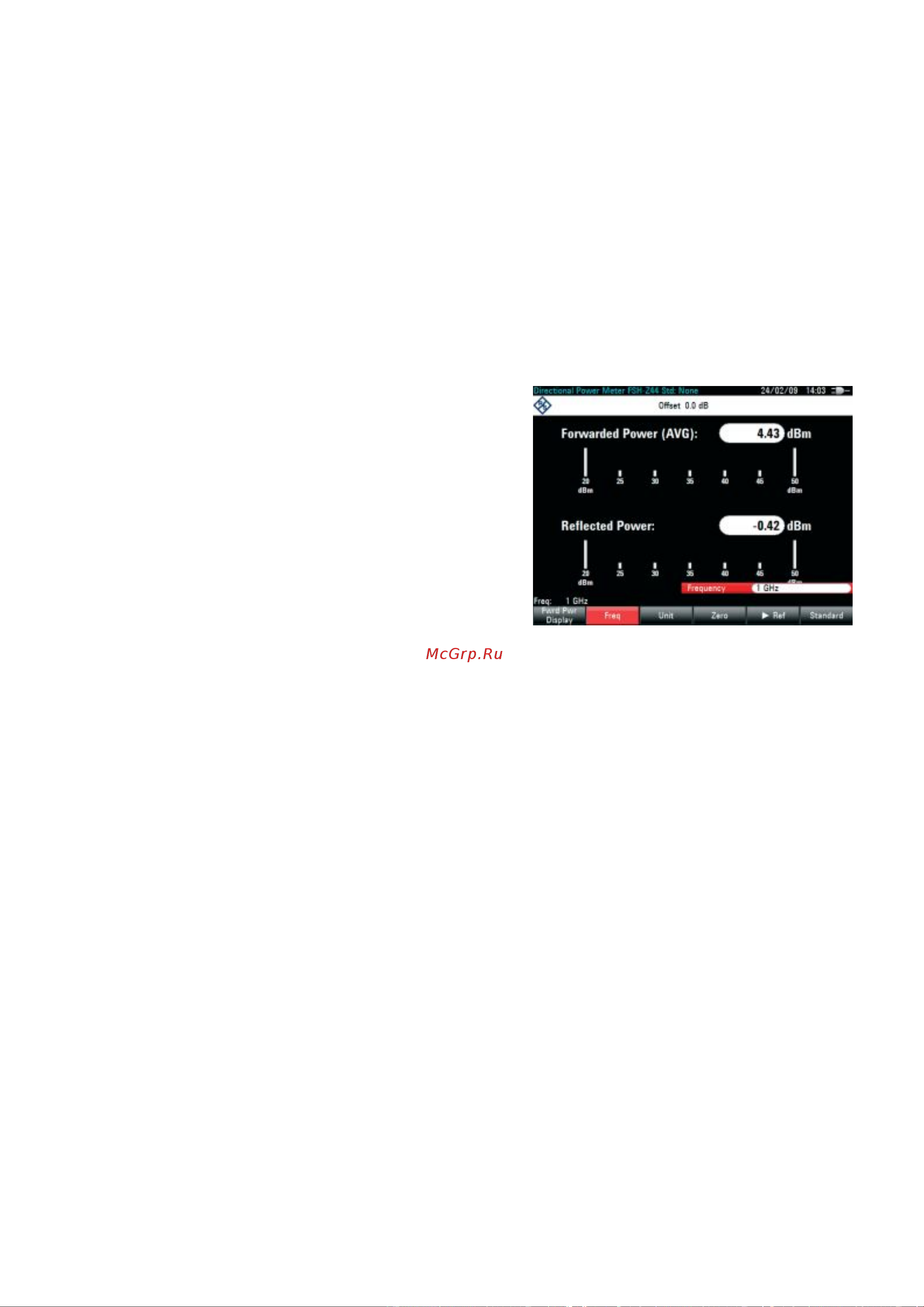

- Анализатор R&S FSH отобразит измеренный уровень прямой мощности

в дБмВт и КСВН нагрузки.

Для достижения максимальной точности результатов введите частоту

тестируемого сигнала.

- Нажмите функциональную клавишу

FREQ.

- Используя цифровую клавиатуру,

введите требуемую частоту и

подтвердите ввод нажатием клавиши

ENTER или повторным нажатием

функциональной клавиши FREQ.

R&S FSH передает новую частоту в

датчик мощности, который по ней

корректирует результат измерения мощности.

A.4 Двухпортовые скалярные измерения характеристик передачи

(только для моделей анализаторов R&S FSH со следящим генератором: номер

для заказа 1309.6000.14, 1309.6000.18, 1309.6000.24 или 1309.6000.28.)

Для измерения усиления или ослабления сигнала устройств с двумя портами

(четырехполюсников), прибор R&S FSH оснащается следящим генератором. Он

формирует синусоидальный сигнал с частотой, на которую настроен анализатор

спектра.

Для измерений испытуемых устройств, требующих внешнего питания

(например, усилителей мощности), подсоедините источник постоянного тока к

соответствующему входу BIAS PORT 1 или BIAS PORT 2 (только для моделей

R&S FSH с номерами 1309.6000.24 и 1309.6000.28).

- Нажмите клавишу MODE.

- Нажмите функциональную клавишу NETWORK ANALYZER.

R&S FSH переключится в режим анализатора цепей, будет включен следящий

генератор. До тех пор, пока не будет проведена калибровка, в левом верхнем углу

экрана будет отображаться надпись "(Uncal)".

- Нажмите функциональную клавишу MEAS MODE.

Перед проведением калибровки следует установить нужную полосу обзора,

поскольку калибровка действует только для выбранной (откалиброванной) полосы

обзора.

- Нажмите клавишу FREQ.

- Используя цифровую клавиатуру, введите центральную частоту.

- Нажмите клавишу SPAN.

- Используя цифровую клавиатуру, введите значение полосы обзора.
