6.4.24 Перед очисткой отсоедините оборудование от питающей сети. Для

очистки используйте мягкую ткань. Не используйте такие средства, как спирт, ацетон

или другие растворители для лаковых покрытий.

6.4.25 Придерживайтесь всех дополнительных инструкций, приведенных в

данном руководстве.

T Подготовка к работе

Перед началом работы следует изучить руководство по эксплуатации, а также

ознакомиться с расположением и назначением органов управления и контроля на

панелях прибора (см. рисунок 7.1).

(1) ВЧ-вход (разъем N-типа)

(2) Разъем для наушников

(3) Разъем BNC:

внешний запуск / внешний

источник опорной частоты /

выход ПЧ (IF-Out) / видео-

выход или порт BIAS

соединение AUX для доп.

аксессуаров

(4) Интерфейсы LAN и USB

(5) Подписи функциональных

клавиш

(6) Функциональные (програм-

мируемые) клавиши

(7) Аппаратные клавиши

выбора функций

(8) Буквенно-цифровая

клавиатура

(9) Замок Kensington

(10) Разъем для подключения

внешнего источника

постоянного тока

(11) Кнопка Вкл./Выкл.

(12) Клавиши ввода

(13) Клавиши единиц

измерения

(14) Клавиши курсора

(15) Клавиша Preset

(16) Поворотная ручка

(17) Клавиша копирования

экрана (снимок экрана)

(18) Клавиша настроек

(19) Экран

(20) Слот для SD-карт

(21) Выход генератора

(разъем N-типа)

(22) Разъем для датчика

мощности

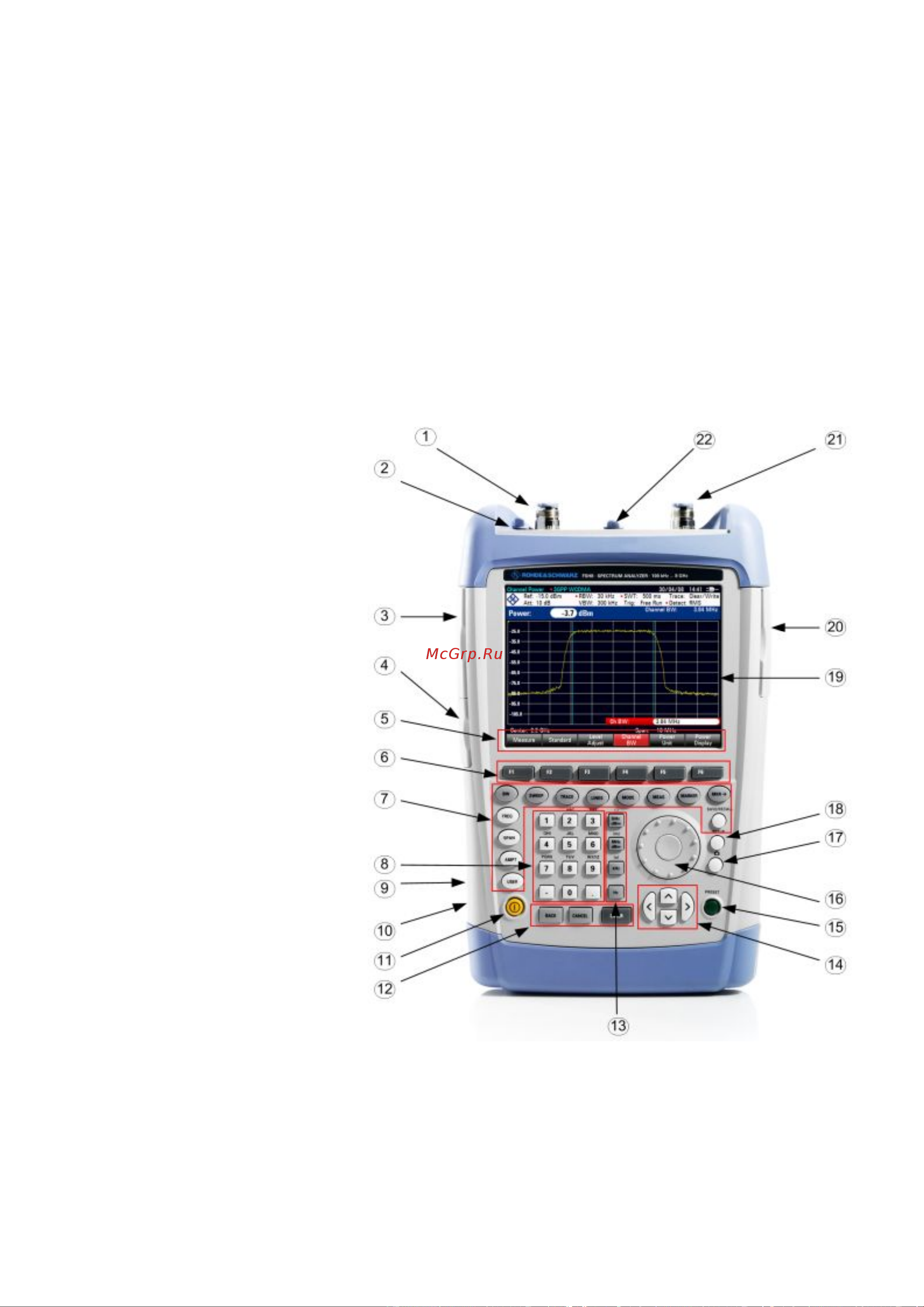

Рисунок 7.1 – Анализатор спектра R&S FSH4/8. Вид спереди.
