нажатием

кнопки

OK.

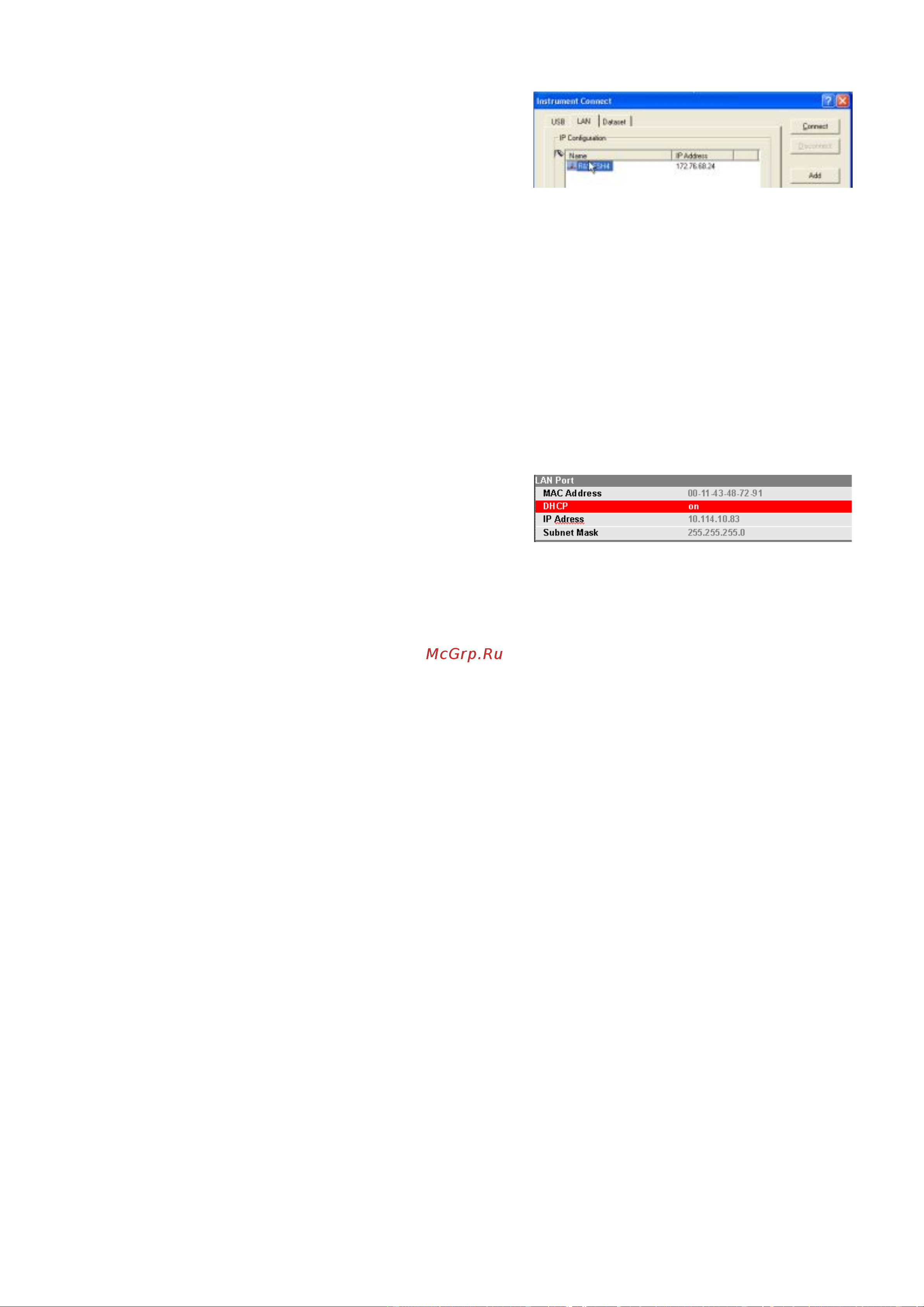

Теперь соединение настроено, и оно

появляется в окне IP CONFIGURATION.

- Выберите новое соединение с названием

"R&S FSH4" и соединитесь с анализа-

тором R&S FSH, нажав кнопку CONNECT.

T.16.O Соединение с помощью существующей LAN сети

IP-адрес прибору R&S FSH может быть присвоен DHCP-сервером

автоматически или задан вручную (как фиксированный адрес). При ручном

распределении фиксированный IP-адрес и маска подсети должны быть назначены

анализатору R&S FSH, как описано в разделе о прямом LAN-соединении. После

этого необходимо настроить ПО R&S FSH4View (см. п. 7.16.1).

П р и м е ч а н и е – Для получения доступных IP-адресов обратитесь к администратору сети.

В сетях с DHCP-сервером, протокол Dynamic Host Configuration Protocol (DHCP)

дает возможность автоматического назначения настроек R&S FSH, присоединенного

с помощью LAN-кабеля. Для этого DHCP должен быть активирован в R&S FSH.

Режим DHCP включен в R&S FSH по

умолчанию. Если настройки изменены,

выполните следующее:

- Нажмите клавишу SETUP.

- Нажмите функциональную клавишу INSTRUMENT SETUP.

Откроется список основных настроек.

- Выберите пункт меню DHCP MODE под заголовком LAN PORT с помощью

поворотной ручки или клавиш курсора (Ù или Ú) и подтвердите выбор нажатием

ENTER.

- В открывшемся списке выберите ON с помощью поворотной ручки или клавиш

курсора (Ù или Ú) и подтвердите выбор нажатием ENTER. Режим DHCP

включен.

Теперь IP-адрес анализатора R&S FSH назначается DHCP-сервером. Это

может занять несколько секунд. Позднее появятся значения в полях IP ADDRESS и

SUBNET MASK под заголовком LAN PORT.

В этом примере:

IP-адрес: 10.114.10.83

Маска подсети: 255.255.255.0

ПО R&S FSH4View должно быть настроено, как описано в разделе 7.16.1.

П р и м е ч а н и е – Для создания нового LAN-соединения нужно пользоваться IP-адресом и

маской подсети, назначенными сервером DHCP.

T.16.P Соединение по UpB

- Включите анализатор R&S FSH.

- Присоедините R&S FSH к ПК с помощью поставляемого кабеля USB. USB-

интерфейс анализатора R&S FSH расположен на левой стороне под защитной

крышкой (см. также раздел 7.4 "Разъемы анализатора спектра").
