8 Устройство и работа

8.1 Описание основных операций

8.1.1 Описание элементов экрана

(1) Режим измерения

(2) Опорный уровень

(3) ВЧ-ослабление

(4) Полоса разрешения

(5) Полоса видеофильтра

(6) Время развертки

(7) Режим запуска

(8) Режим кривой

(9) Тип детектора

(10) Шкала оси уровней

(11) Индикатор неверной

кривой

(12) Масштабная сетка

(13) Кривая (спектрограмма)

(14) Поле ввода

(15) Шкала оси X

(16) Названия функцио-

нальных клавиш

(17) Индикатор уровня

заряда батареи

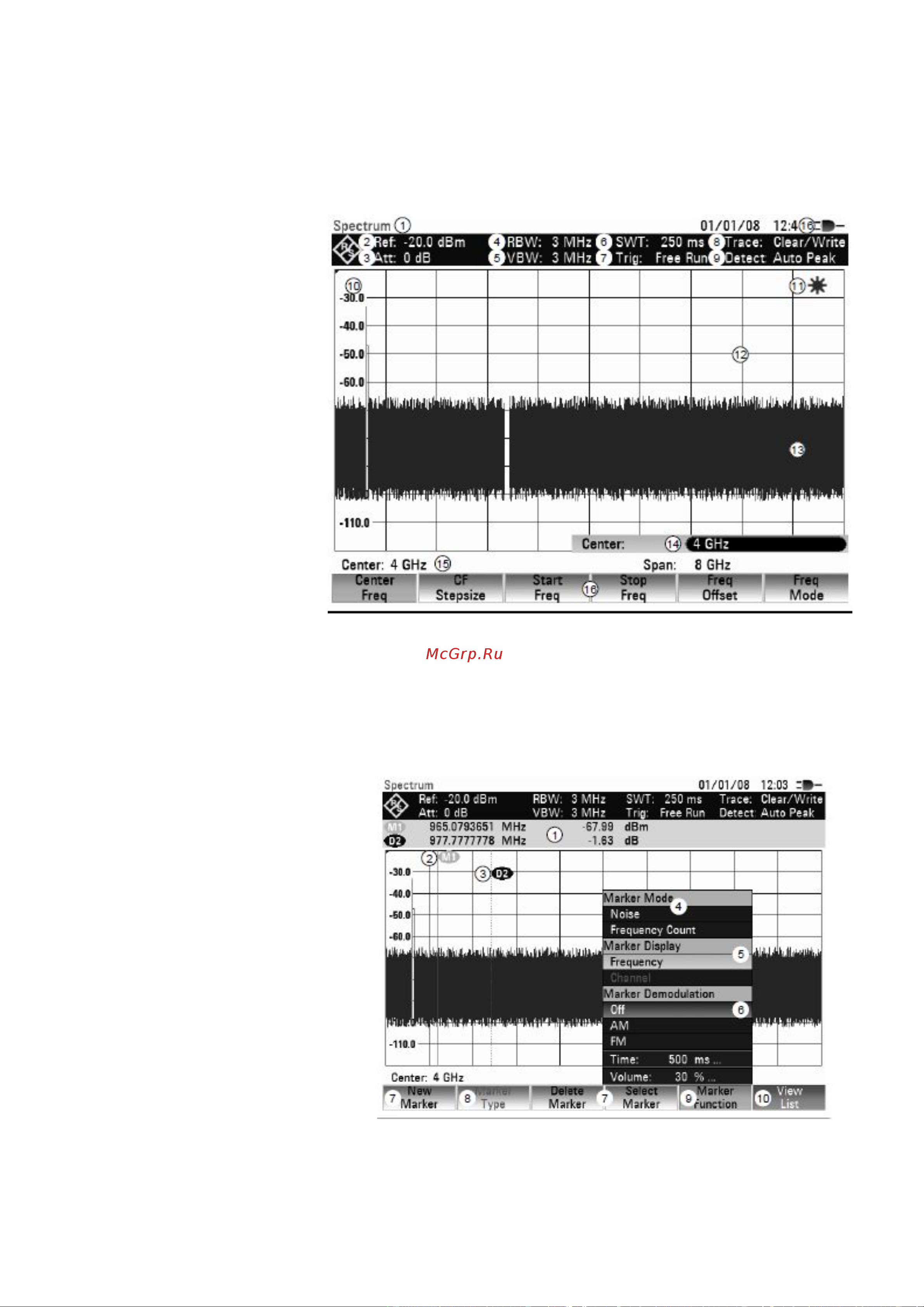

Рисунок 8.1 – Вид экрана в режиме измерения спектра без маркеров

(1) Показания маркера

(2) Маркер

(3) Дельта-маркер

(4) Подменю

(5) Активный элемент

(6) Выбранный элемент меню

(7) Доступная функциональная

клавиша

(8) Недоступная

функциональная клавиша

(9) Выбранная

функциональная клавиша

(10) Активированная

функциональная клавиша

Рисунок 8.2 – Вид экрана при работе с маркерами
