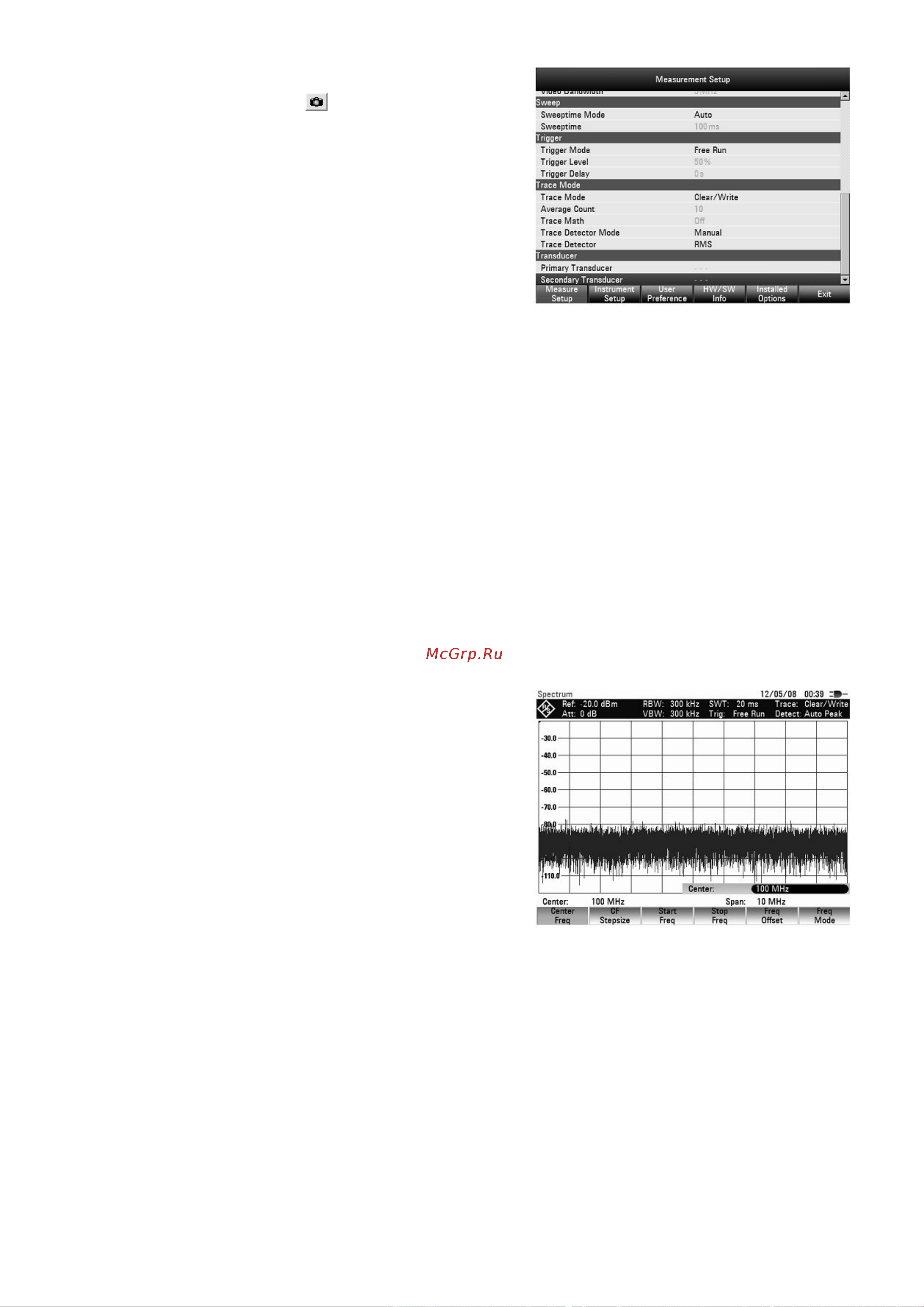

Сохранение

настроек измерения:

- Нажать клавишу .

Прибор R&S FSH сохранит снимок экрана

во внутренней флэш-памяти.

Выход из настроек измерения:

- Нажать функциональную клавишу EXIT.

Прибор R&S FSH вернется к исходному

состоянию.

8.4 Установка частоты

В приборе R&S FSH установка частоты производится нажатием клавиши FREQ.

Частота может быть заданна либо путем установки центральной частоты

(центральная частота = частоте в центре оси частот измерительной диаграммы),

либо путем установки начальной и конечной частот в отдельной полосе обзора.

Если сигнал нужно измерить на известной частоте, лучше использовать ввод

центральной частоты. Если исследуются сигналы, например, гармоники, которые

находятся в отдельном диапазоне частот, то для определения полосы обзора лучше

задать начальную и конечную частоты.

8.4.1 Ввод центральной частоты

- Нажать клавишу FREQ.

Откроется меню для управления частотой. Ввод частоты всегда включен,

поэтому настройка частоты осуществляется минимальным количеством нажатия

клавиш. Текущая центральная частота отображается в поле ввода значения. Новая

центральная частота может быть введена прямо с цифровой клавиатуры. Также для

ввода вы можете использовать поворотную ручку или клавиши курсора.

- Ввести нужную частоту с помощью

цифровой клавиатуры и завершить ввод

частоты выбором подходящих единиц

измерения (GHz (ГГц), MHz (МГц), kHz

(кГц) или Hz (Гц)).

Введенная частота станет новой

центральной частотой. Окно ввода

значений остается открытым для

дальнейшего ввода.

- Центральную частоту также можно

изменить с помощью поворотной ручки

или клавиш курсора, закончив ввод

нажатием клавиши ENTER.

- Убрать окно ввода с экрана можно нажатием клавиши CANCEL.

Наименьший шаг перестройки центральной частоты с помощью поворотной

ручки соответствует одному пикселю, другими словами, так как кривая состоит

приблизительно из 631300 пикселей, то каждый шаг равен приблизительно 1/630

части от полосы обзора. При использовании клавиш курсора шаг изменения частоты

равен 10% от полосы обзора (= 1 деление масштабной сетки). Если необходимо

использовать другой шаг изменения частоты, то его можно установить с помощью

функции CF STEPSIZE (CF – центральная частота).

При установке центральной частоты можно получить значение, которое

находится за пределами максимальной полосы обзора прибора R&S FSH. В этом

случае R&S FSH автоматически уменьшит полосу обзора. Также будет выведено
