61

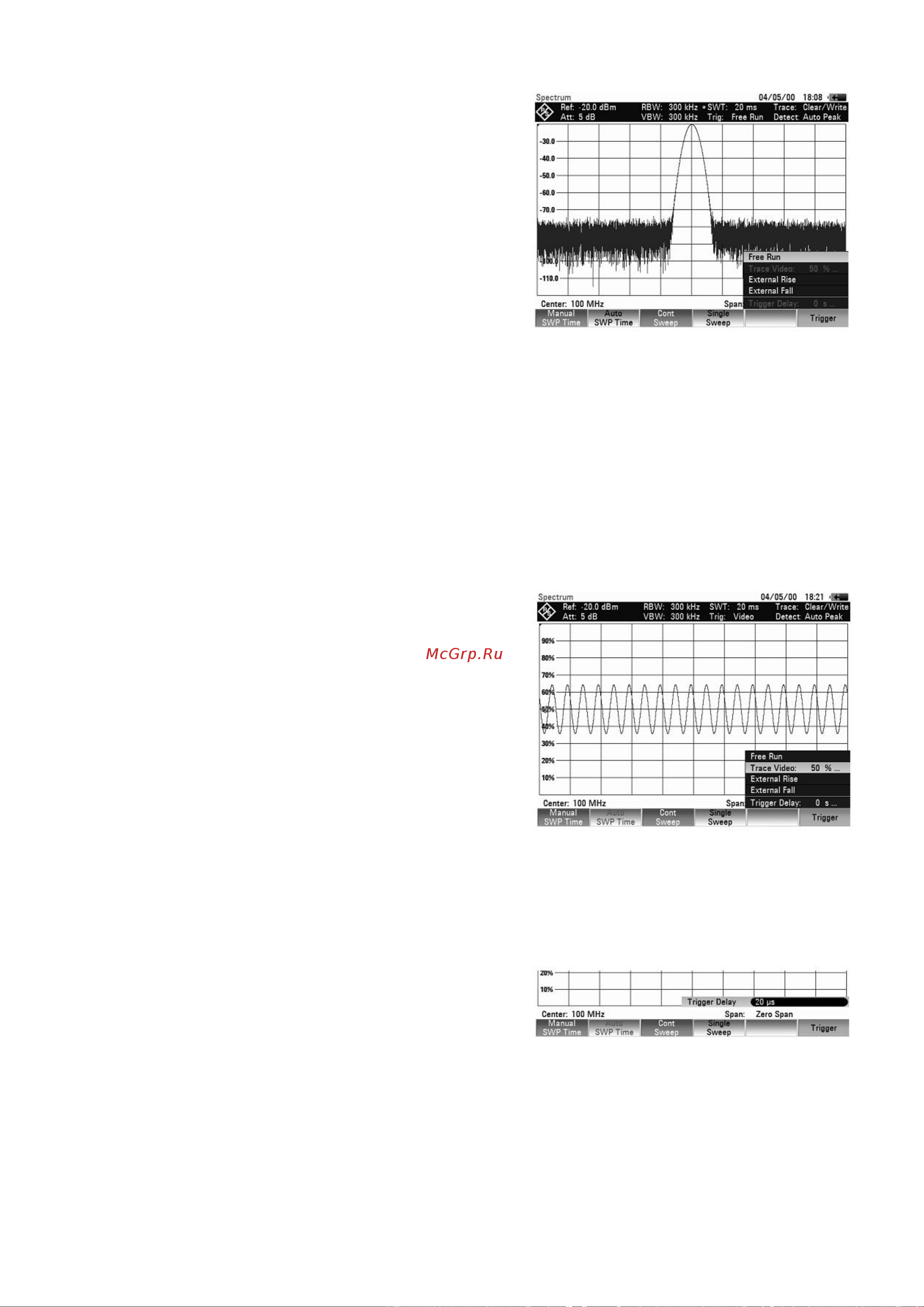

Последовательность действий:
-
Нажать клавишу
SWEEP
.
- Нажать функциональную клавишу
TRIGGER.
Откроется подменю для настройки
запуска. Если выбраны стандартные
настройки, пункт FREE RUN будет
выделен красным цветом. При нулевой
полосе обзора могут быть выбраны
любые настройки. Пункты VIDEO... и
DELAY... затенены, что означает их
недоступность для выбора.
- Выбрать нужные настройки с помощью клавиш курсора или поворотной ручки и
завершить выбор нажатием клавиши ENTER или функциональной клавиши
TRIGGER.
В поле "Trig:" по центру верхней части экрана будут показаны выбранные
настройки.
Если был выбран режим VIDEO..., необходимо ввести уровень запуска и
произвольную задержку запуска (DELAY...). Уровень запуска выражается в
процентах от опорного уровня. 100% означает, что уровень запуска равен опорному
уровню, 50% означает, что уровень запуска находится в центре оси Y
измерительной диаграммы (стандартная настройка). Позиция уровня запуска по
видеосигналу показана на оси уровней знаком ">".
- Изменить порог запуска по видеосигналу
с помощью клавиш курсора или
поворотной ручки (от 0 до 100%).
Порог запуска устанавливается сразу
после ввода его значения.
- Завершить ввод порога запуска нажатием
клавиши ENTER или функциональной
клавиши TRIGGER.
Окно ввода значения закроется.
- Если необходимо указать задержку
запуска, нажать функциональную
клавишу TRIGGER.
- Используя клавиши курсора или поворотную ручку, выбрать пункт DELAY... и
подтвердить выбор нажатием клавиши ENTER или функциональной клавиши
DELAY.
Откроется окно для ввода значения задержки.
- Используя цифровую клавиатуру,
клавиши курсора или поворотную ручку,
ввести задержку и завершить ввод
нажатием клавиши ENTER или
функциональной клавиши TRIGGER.
Диапазон задержки запуска от 0 мкс до 100 с. Разрешение 10 мкс в диапазоне
до 1 мс и 100 мкс в диапазоне от 1 мс до 10 мс.
Разрешающая способность установки времени задержки зависит от выбранной
задержки. В следующей таблице приведены значения времени задержки:
