позволяет, например, проводить пост-анализ спектров с

помощью маркера.

Последовательность действий:

Нажать клавишу

TRACE

- Нажать функциональную клавишу

TRACE MODE.

Откроется подменю настройки режима

отображения кривой.

- Используя клавиши курсора или

поворотную ручку, выбрать нужный

режим кривой и подтвердить выбор

нажатием клавиши ENTER или

функциональной клавиши TRACE MODE.

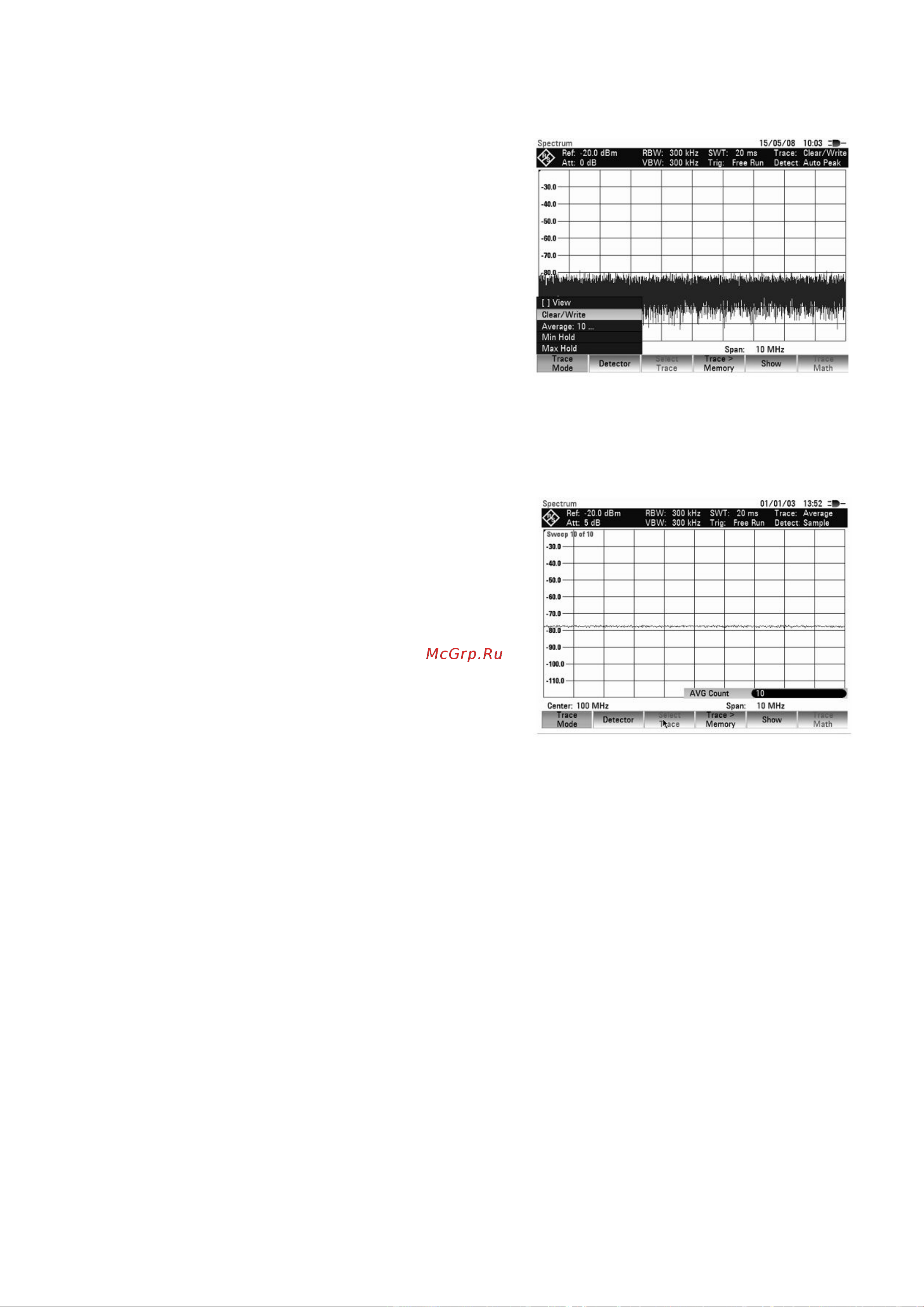

Выбранный режим кривой будет отображаться в центре верхней части экрана в

поле "Trace:".

При выборе режима усреднения TRACE MODE, AVERAGE откроется поле

ввода AVG COUNT, в котором отображается установленное количество усреднений.

Можно выполнить следующие действия:

- Подтвердить отображаемое количество

усреднений нажатием функциональной

клавиши TRACE или клавиши ENTER.

- Используя цифровую клавиатуру, ввести

новое число в диапазоне от 2 до 999 для

определения количества усреднений и

подтвердить ввод нажатием

функциональной клавиши TRACE или

клавиши ENTER.

- Изменить количество усреднений с помощью поворотной ручки и подтвердить

ввод нажатием функциональной клавиши TRACE или клавиши ENTER.

В анализаторе будет проводиться усреднение по пикселам кривой заданное

количество раз.

При режиме непрерывной развертки производится скользящее усреднение. В

режиме однократной развертки SINGLE SWEEP выполняется количество разверток,

определенное параметром AVG COUNT, а затем производится усреднение

полученных кривых. После этого развертка останавливается и отображается

усредненная кривая.

В режиме просмотра VIEW отображаются настройки, используемые для

измерения кривой. Это обеспечивает получение полного описания условий

измерения при документировании результатов. В окне состояния (клавиша SETUP) в

скобках указывается то что, в данный момент выбран режим просмотра (например,

"Trace Mode: Maximum Hold (View)").

8.9.O Типы детекторов

С помощью детектора производится обработка видеосигнала

спектроанализатора перед выводом его на экран. Детектор ориентирован на работу

с пикселами, т.е. он определяет характер отображения уровня каждого пиксела.

Измерение в анализаторе R&S FSH проводится по всему частотному спектру.

Однако для отображения результата используется кривая, содержащая только 631

пиксел (по оси X). При выборе большой полосы обзора вся информация о нем
