8.16.P Оптимизация опорного уровня

Для получения максимально возможного динамического диапазона для

пакетных сигналов необходимо устанавливать минимальный опорный уровень. Если

этого не сделать, то анализатор R&S FSH будет перегружен измерительным

сигналом, если его максимальный уровень превысит максимальный опорный

уровень. Поскольку применение фильтра разрешения осуществляется в цифровом

виде после АЦП, то в зависимости от выбранной полосы разрешения уровень

сигнала на АЦП может быть выше, чем уровень, отображаемый на измерительной

кривой. Для предотвращения перегрузки АЦП сигнал должен измеряться при самой

широкой полосе разрешения (3 МГц) и полосы видеофильтра (3 МГц) с помощью

пикового детектора. Тогда максимум кривой определит положение оптимального

опорного уровня.

Процедура автоматической настройки уровня "LEVEL ADJUST" прибора

R&S FSH обеспечит автоматическое определение оптимального опорного уровня.

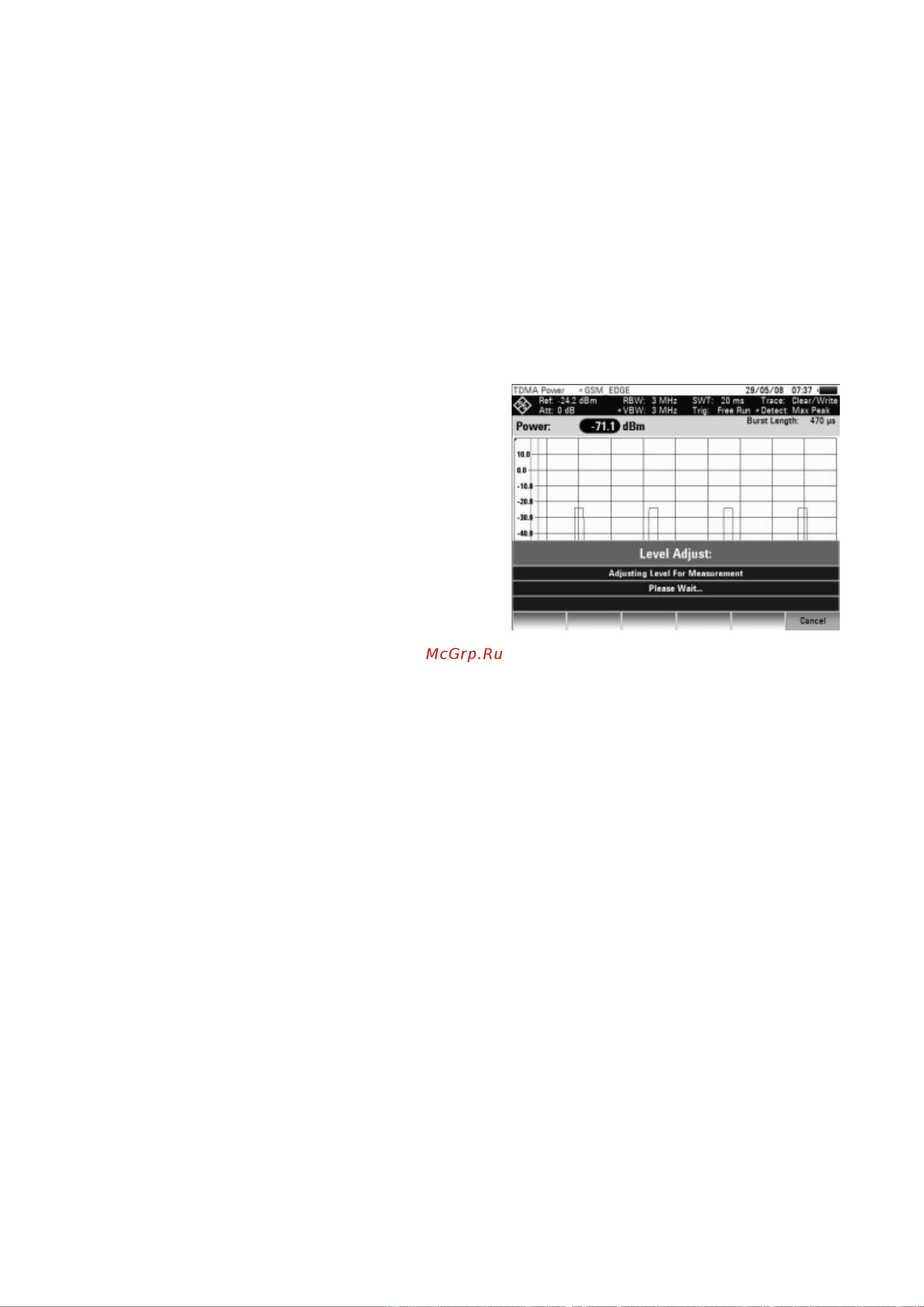

- Нажать функциональную клавишу

LEVEL ADJUST.

Начнется измерение оптимального

опорного уровня с использованием полосы

разрешения 3 МГц, полосы видеофильтра

3 МГц и пикового детектора. Во время

измерения выводится сообщение "Adjusting

level for TDMA power measurement, please

wait..." (Настройка уровня для измерения

мощности TDMA-сигнала, пожалуйста,

ждите…).

Затем будет установлен оптимальный

опорный уровень.

8.16.4 Индикация мощности

Показания мощности и выбранной длительности пачки импульсов выводятся в

верхней части измерительной диаграммы ("Power: nn.nn dBm").

8.16.5 Настройка запуска

Обычно сигнал запуска требуется для выполнения измерений пакетных

(импульсных) сигналов. В состоянии со стандартными настройками в анализаторе

R&S FSH используется видеосигнал запуска, соответствующий уровню 50% по оси Y

измерительной диаграммы. Если импульс, для которого будет выполняться

измерение, пересечет 50%-ную точку запуска, то запуск будет выполнен по

переднему фронту импульса.

Если запуска не происходит, необходимо настроить уровень запуска таким

образом, чтобы измерение запускалось по фронту импульса. В противном случае

измерение выполняться не будет.

Если испытуемое устройство (ИУ) обеспечивает выдачу сигнала запуска, то для

выполнения измерения может быть использован режим внешнего запуска.
