133

- Нажать функциональную клавишу

CALIBRATE.

Выбрать в меню пункт DTF ONLY с

помощью поворотной ручки или клавиш

курсора и завершить выбор нажатием

функциональной клавиши CALIBRATE или

кнопки ENTER

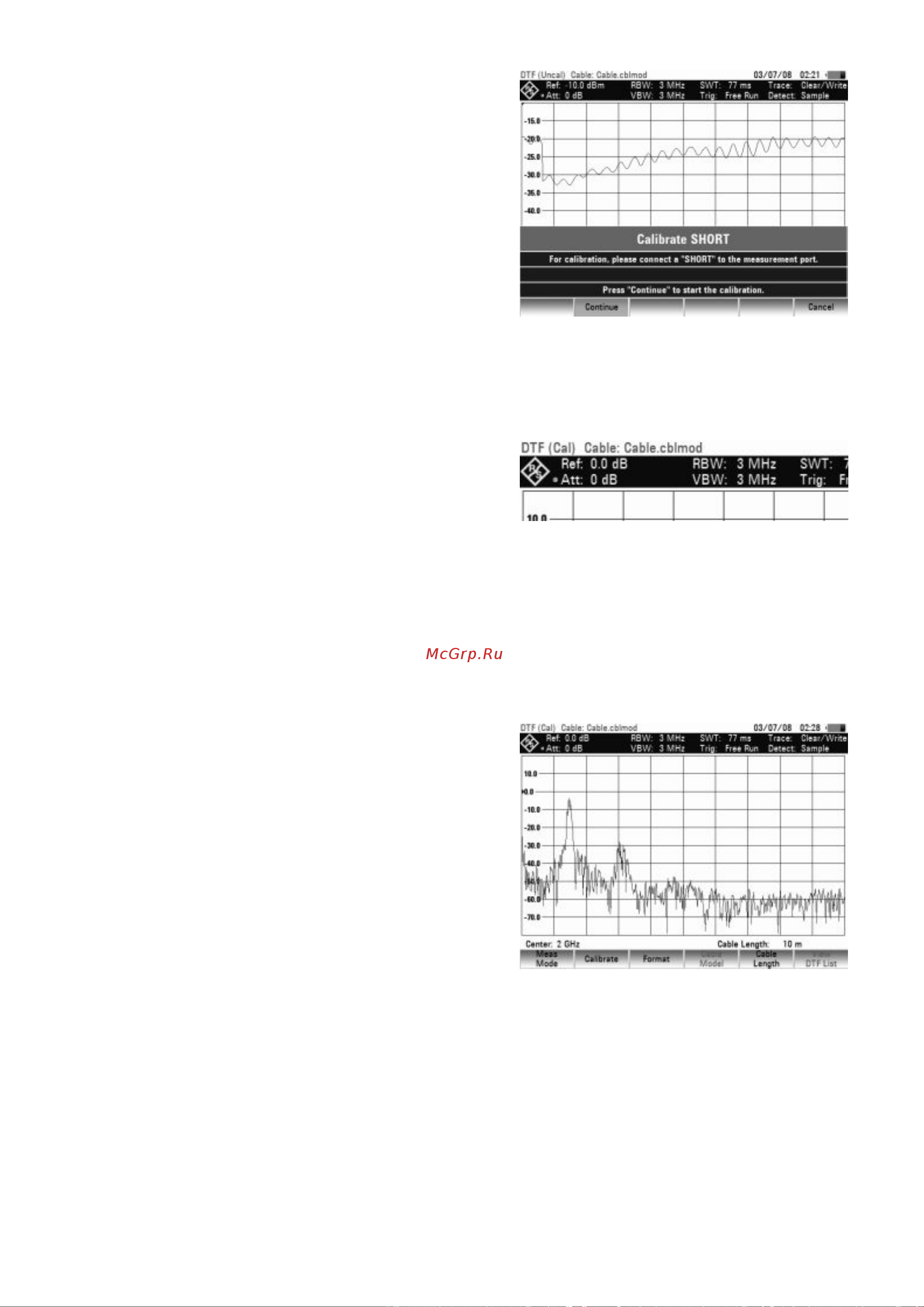

На экране анализатора R&S FSH

откроется текстовое окно, в котором

пользователю предлагается закоротить

измерительный кабель (SHORT).

- Плотно прикрутить КЗ-нагрузку к

выходному концу измерительного

кабеля (режим SHORT).

Для запуска кал

ибровки при КЗ нажать функциональную клавишу

CONTINUE

- Калибровка может быть прервана нажатием клавиши CANCEL.

По окончании калибровки в верхнем

правом углу экрана анализатора R&S FSH

будет выведена надпись "DTF (CAL)".

На экране будет отображаться кривая

зависимости отражения в кабеле от

расстояния до начальной точки отсчета.

П р и м е ч а н и е – Калибровка выполняется по всему частотному диапазону анализатора

R&S FSH. Это исключает необходимость калибровки при выборе кабеля другой длины. Данные

калибровки сохраняются во внутренней памяти анализатора R&S FSH, поэтому калибровка не

сбивается при переключении в другой режим работы анализатора или при выключении прибора. Для

поддержания калибровки в неизменном виде необходимо, чтобы после процедуры калибровки

температура прибора не изменялась более чем на 5 °C.

- Отсоединить КЗ-нагрузку (SHORT) от

измерительного кабеля.

- Подсоединить исследуемый кабель к

измерительному кабелю

На экране анализатора R&S FSH

будут отображены отраженные сигналы,

имеющие место в исследуемом кабеле.
