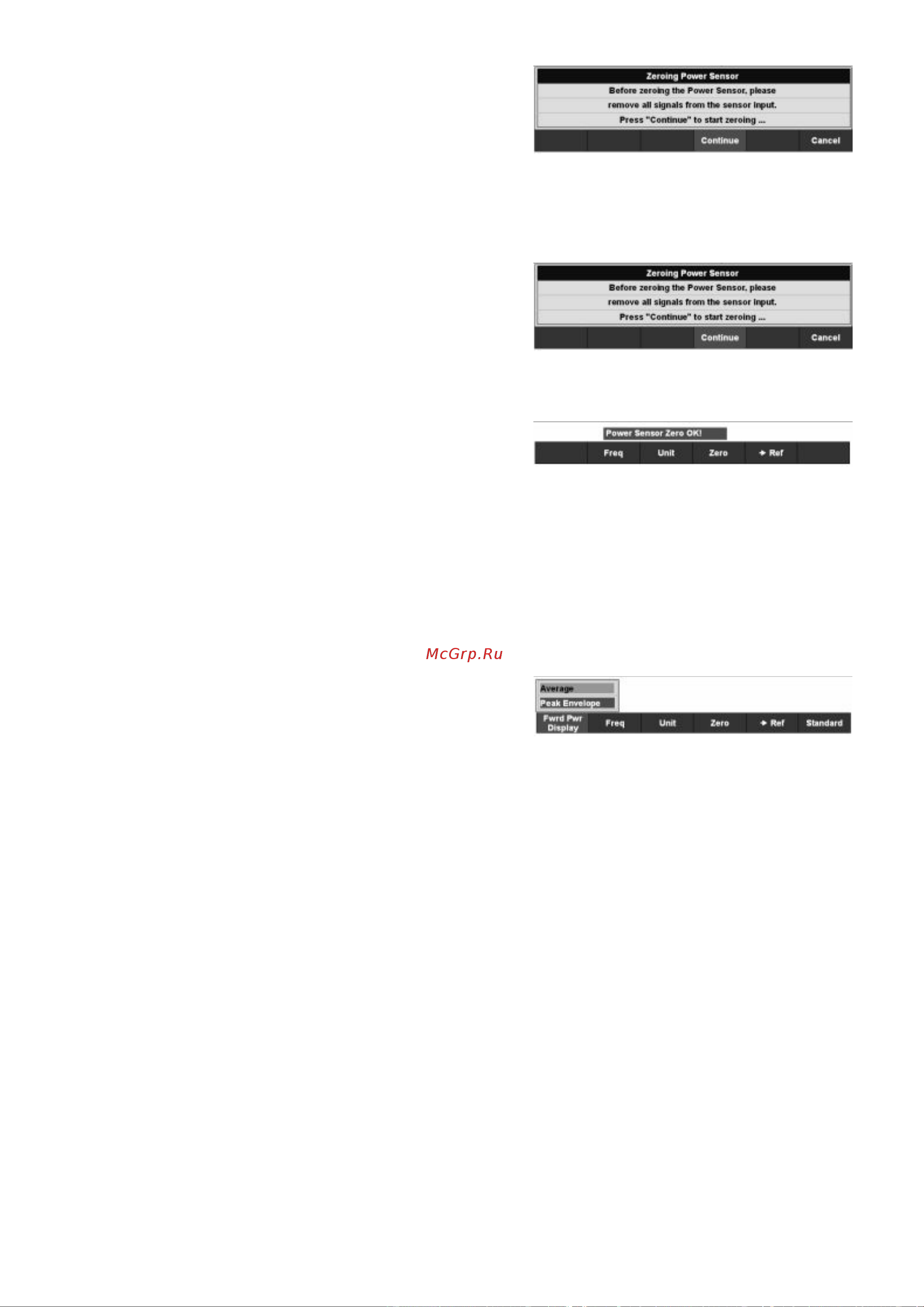

Нажать функциональную клавишу ZERO

R&S FSH выведет сообщение о том,

чтобы во время установки нуля на датчик

мощности каких-либо сигналов не подавалось.

- Отсоединить датчик мощности от любых источников сигнала.

- Запустить установку нуля функциональной клавишей CONTINUE.

Нажать CANCEL до начала установки нуля для прерывания процесса, если,

например, нет возможности отключения источника сигнала.

После нажатия функциональной клавиши

CONTINUE анализатор сразу же запустит

процедуру установки нуля датчика мощности.

Во время этого процесса на экран R&S FSH

выводится сообщение "Zeroing power sensor,

please wait.." ("Установка нуля датчика

мощности, пожалуйста, ждите..").

После того, как установка нуля будет

закончена, R&S FSH выведет сообщение

"Power Sensor Zero OK" ("Ноль датчика

мощности установлен") и переключится в

меню функциональных клавиш датчика

мощности.

8.OO.O Установка весовых функций при измерении мощности

Для отображения прямой мощности в анализаторе R&S FSH обеспечивается

вычисление средней мощности и пиковой мощности огибающей. Для переключения

между двумя режимами отображения используется функциональная клавиша FWRD

PWR DISPLAY в меню датчика мощности.

- Нажать функциональную клавишу FWRD

PWR DISPLAY.

- Выбрать пункт меню PEAK ENVELOPE с

помощью поворотной ручки или клавиш

курсора.

- Подтвердить выбор нажатием клавиши ENTER или функциональной клавиши

FWRD PWR DISPLAY.

Текущий режим взвешивания подсвечивается зеленым цветом.

- Выбрать требуемый режим взвешивания, используя поворотную ручку или

клавиши курсора.

- Подтвердить выбор нажатием клавиши ENTER или функциональной клавиши

FWRD POWER DISPLAY.

Установленный режим взвешивания будет отображаться на экране в заголовке

прямой мощности:

"Forward power (AVG)" – средняя мощность

"Forward power (PEP)" – пиковая мощность огибающей

8.OO.P Выбор единиц измерения мощности

R&S FSH отображает измеряемую прямую мощность в логарифмическом

масштабе в дБмВт (относительная величина) или в линейном масштабе в Вт или

мВт (абсолютная величина). Более того, может быть определен опорный уровень, по

отношению к которому будет рассчитываться разница в дБ. Согласование нагрузки

характеризуется потерями на отражение в дБ или коэффициентом стоячей волны по
