- Нажать SELECT для включения выбранной предельной линии.
Закрытие списка предельных линий:
- Нажать функциональную клавишу EXIT для закрытия списка предельных линий.
Выключение предельной линии:
- Нажать LINES.
- Нажать функциональную клавишу UPPER LIMIT / LOWER LIMIT.
- В меню выбрать пункт DESELECT LIMIT с помощью поворотной ручки или
клавиш курсора и подтвердить выбор нажатием клавиши ENTER.

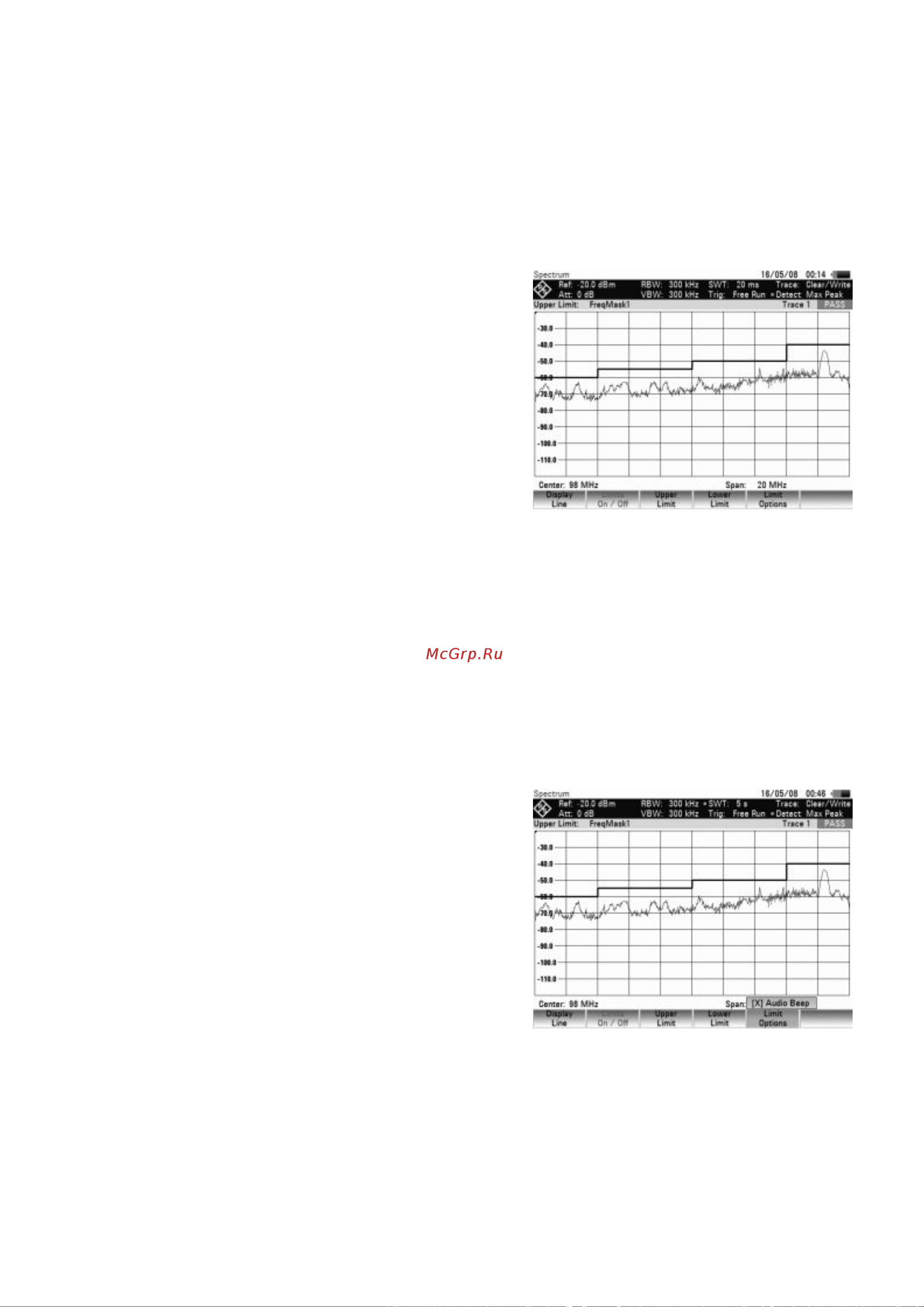

После того, как предельная линия была
включена, прибор R&S FSH возвращается в
текущее меню, а выбранная линия
отображается на графике. Также указаны имя
и вид предельной линии (UPPER LIMIT для
верхней предельной линии и LOWER LIMIT
для нижней предельной линии).
Все активные предельные линии могут быть совместно выключены
функциональной клавишей LIMITS ON/OFF.
8.1O.1 Измерения с использованием предельных линий
Во время измерения прибор R&S FSH после каждого цикла развертки по
частоте проверяет кривую на превышение верхнего и нижнего предела. Если все
измеренные величины находятся внутри указанных пределов, то сверху
центральной области графика отображается сообщение "PASS". Даже если всего
одно измеренное значение (= точке (пикселю) кривой) превышает предельное
значение, отображается сообщение "FAIL.
Автоматический контроль пределов может быть выключен посредством
функциональной клавиши LIMITS ON/OFF. Предельная ошибка также может быть
обозначена звуковым сигналом.
Звуковой сигнал:
- Нажать функциональную клавишу
OPTIONS.
- Выбрать AUDIO BEEP посредством
поворотной ручки или клавишами курсора
и подтвердить выбор функциональной
клавишей OPTIONS или клавишей
ENTER.
Если был выбран пункт BEEP, то прибор
R&S FSH будет издавать звуковой сигнал
при каждом превышении границы.
8.1O.O Заданный диапазон предельных линий
Если предельная линия не определена на всем частотном диапазоне или
отображаемой полосе обзора, то проверка вне заданного диапазона не
производится.
8.1O.P Массивы данных, содержащие предельные линии
Прибор R&S FSH сохраняет массивы данных вместе с любыми предельными
линиями, которые могут быть включены при рассматриваемых измерениях. При
