T.1 Распаковка прибора

7.1.1 Анализатор R&S FSH поставляется в упаковке специальной формы,

состоящей из верхней и нижней крышек. Обе крышки скрепляются лентой,

обернутой вокруг упаковки.

7.1.2 В упаковке содержатся все поставляемые принадлежности (см. рис. 7.2).

7.1.3 Порядок распаковки:

- снимите ленту для того, чтобы распаковать анализатор;

- извлеките анализатор R&S FSH и принадлежности;

- снимите защитную пленку с экрана прибора.

(1) USB-кабель

(2) LAN-кабель

(3) Адаптер питания

(4) Вилка для подключения

адаптера питания к сети

переменного тока

(5) Верхняя часть упаковки

(6) Анализатор R&S FSH

(7) Нижняя часть упаковки

(8) Литий-ионная батарея

(9) CD-ROM

(10) Краткое руководство по

эксплуатации

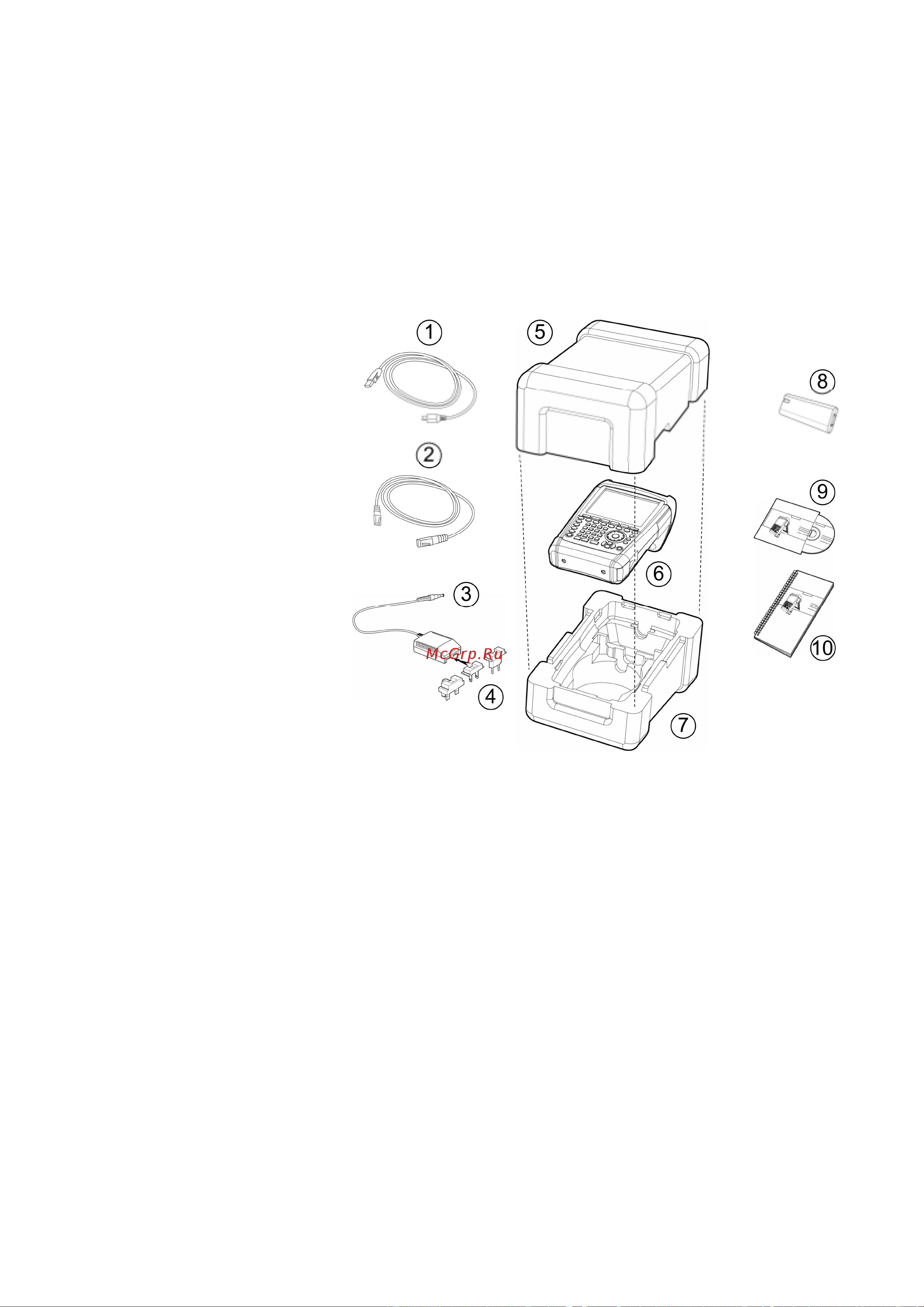

Рисунок 7.2 – Состав комплекта прибора

П р и м е ч а н и е – Каждый прибор R&S FSH поставляется с уникальным главным PIN-кодом.

Храните главный PIN-код в безопасном месте отдельно от анализатора. При трехкратном

неправильном вводе PIN-кода прибор R&S FSH будет заблокирован. Блокировка снимается путем

ввода главного PIN-кода.

T.O Размещение прибора

7.2.1 Портативный анализатор спектра R&S FSH был разработан для

использования в лабораториях, а также для работы в местах проведения ремонта и

обслуживания. Для любого применения анализатор R&S FSH можно установить

таким образом, чтобы обеспечить удобство работы и оптимальный угол обзора

дисплея.

7.2.2 Если анализатор R&S FSH используется в качестве настольного прибора,

то его можно либо разместить горизонтально, либо поставить с помощью откидного

упора на задней панели.

7.2.3 Анализатор R&S FSH, при работе с ним сверху, может быть размещен

горизонтально. Так как ручка анализатора сзади немного выступает, то R&S FSH

будет наклонен вперед, обеспечивая оптимальный угол обзора для дисплея.
