Цвет надписи и фон отображаемых функциональных клавиш указывают на

состояние функции каждой клавиши:

Т а б л и ц а 8.1

Цвет функциональной клавиши Значение

Серый фон, белая надпись Функция клавиши отключена

Серый фон, серая надпись Для текущих настроек функция клавиши недоступна

Зеленый фон Функция клавиши включена

Красный фон

Функция клавиши была активирована для ввода значения или

для выбора одной из функций меню

8.1.O Ввод параметров измерения

Ввод параметров и текстовых значений осуществляется либо непосредственным

вызовом функций, либо путем раздельного ввода значений, единиц измерения или

текстов. Анализатор R&S FSH поддерживает разнообразные режимы работы.

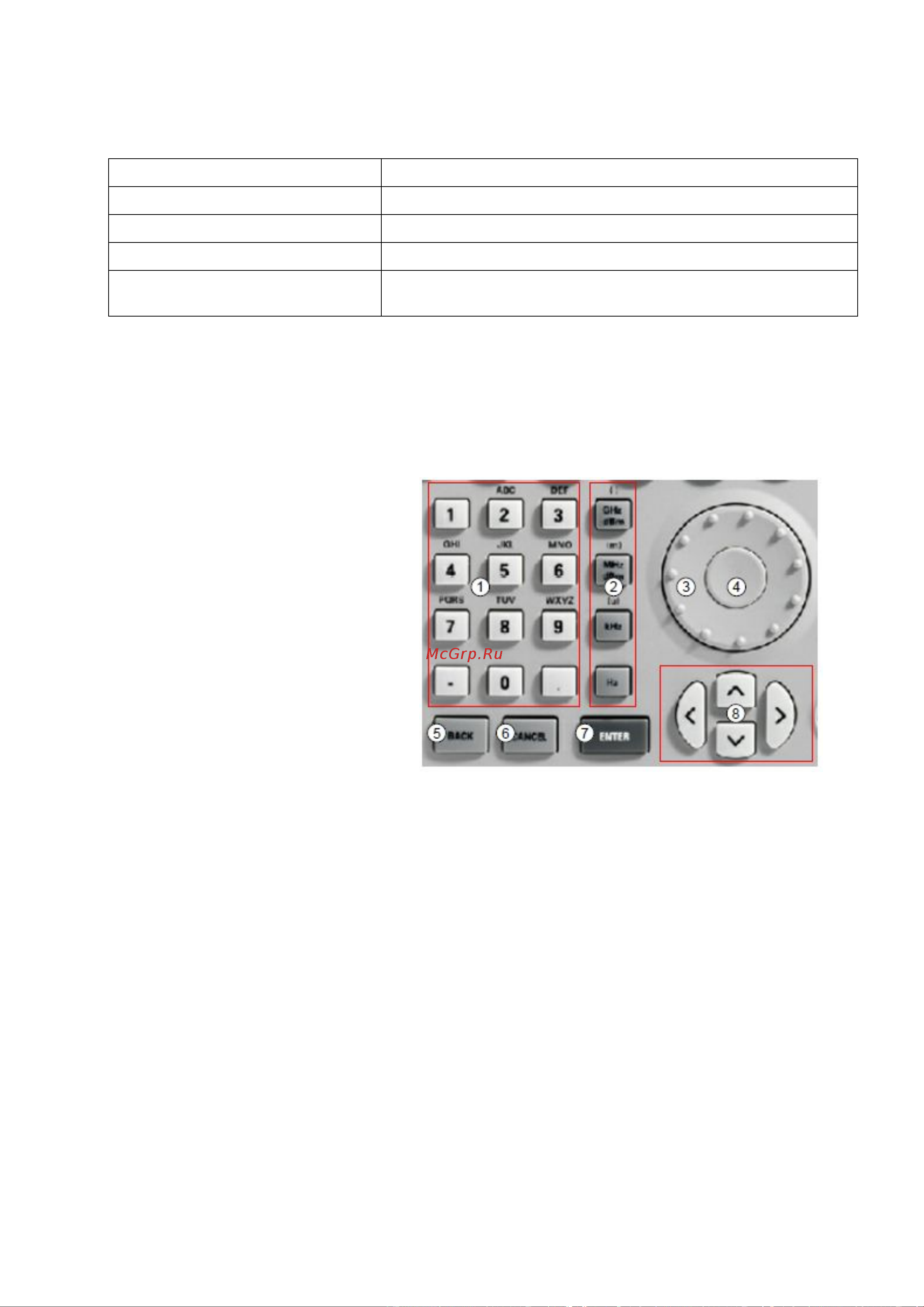

(1) Буквенно-цифровая

клавиатура

(2) Клавиши единиц

измерения

(3) Поворотная ручка

(4) Клавиша ENTER

(5) Клавиша BACK

(6) Клавиша CANCEL

(7) Клавиша ENTER

(8) Курсорные клавиши

Рисунок 8.3 – Клавиши для ввода параметров

8.1.O.1 Ввод текстовых и числовых значений

Числовые значения вводятся с помощью цифровых клавиш (от "0" до "9"),

клавиши десятичного разделителя (".") и клавиши "минус" ("-") алфавитно-цифровой

клавиатуры. Буквенно-цифровая клавиатура также используется для ввода букв

(например, для ввода имен файлов с наборами данных). Если анализатор R&S FSH

находится в режиме ввода букв, то клавишам буквенно-цифровой клавиатуры

автоматически присваиваются значения букв, указанных над этими клавишами.

Клавишам присвоено несколько значений. Для получения нужной буквы следует

нажимать клавишу соответствующее число раз. В таблице 8.2 приведены

присвоенные клавишам значения.
