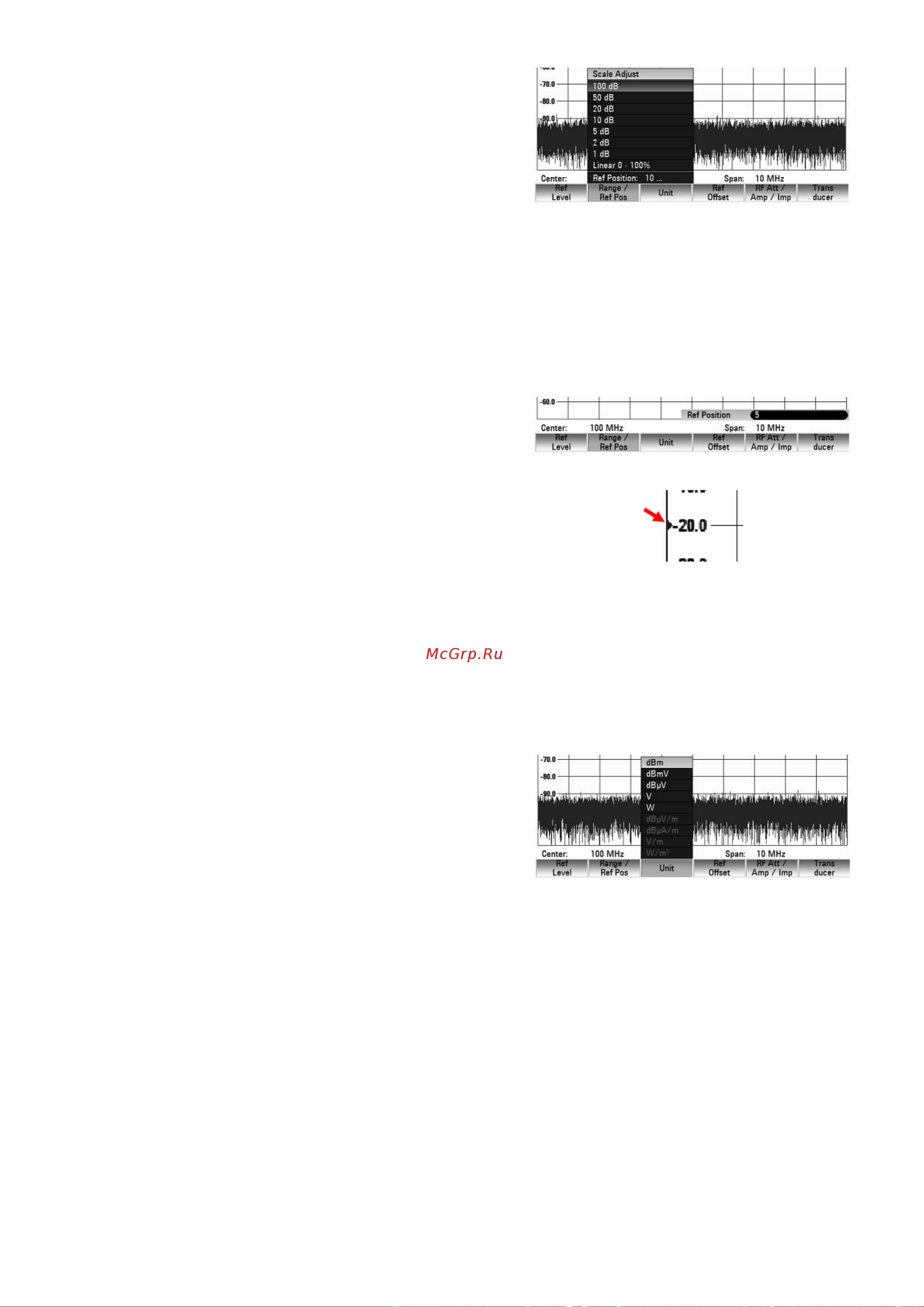

- Нажать функциональную клавишу

RANGE/REF POS.

Откроется подменю с различными

вариантами масштабирования по оси

уровней.

- Используя поворотную ручку или клавиши курсора, выбрать нужный вариант

масштабирования и подтвердить выбор нажатием клавиши ENTER.

В приборе R&S FSH будет немедленно установлен выбранный вариант

масштабирования.

- Выбор пункта меню REF POSITION: 10 сдвигает положение кривой на другую

линию диаграммы. Это позволяет отображать сигналы, пересекающиеся с

верхней линией масштабной сетки диаграммы, полностью.

- Нажать функциональную клавишу RANGE/REF POS.

- Используя поворотную ручку или

клавиши курсора, выбрать REF

POSITION: 10 и подтвердить выбор

нажатием клавиши ENTER.

- Используя поворотную ручку или

клавиши курсора, выбрать нужный

вариант масштабирования.

Значение 10 соответствует верхней линии масштабной сетки, значение 0

соответствует нижней линии масштабной сетки.

Положение опорного уровня указано треугольником на выбранной линии

масштабной сетки.

8.6.P Ввод единиц измерения

- Нажать клавишу AMPT.

- Нажать функциональную клавишу UNIT.

Откроется подменю с различными

вариантами единиц измерения опорного

уровня.

- Используя поворотную ручку или

клавиши курсора, выбрать нужные

единицы измерения и подтвердить выбор

нажатием клавиши ENTER.

В приборе R&S FSH будут немедленно установлены выбранные единицы

измерения опорного уровня.

8.6.4 Ввод смещения опорного уровня

- Нажать клавишу AMPT.

- Нажать функциональную клавишу REF OFFSET.

- С помощью цифровой клавиатуры ввести смещение опорного уровня и

завершить ввод нажатием одной из клавиш, соответствующих единицам

измерения, или клавишей ENTER, или

- Изменить опорный уровень с помощью поворотной ручки или клавиш курсора.

Смещение опорного уровня всегда выражается в дБ, вне зависимости от того,

какие единицы измерения используются для опорного уровня.
