клавиши

ENTER

П р и м е ч а н и е – Если был выбран импеданс 75 Ом, а к ВЧ-входу не было подсоединено

согласующее устройство, то при измерении будут получены неверные данные об уровне.

8.6.8 Выбор коэффициента преобразования преобразователя

Во многих случаях прибор R&S FSH не соединен непосредственно с выходом

исследуемого устройства, входной сигнал при этом подается на устройство

посредством кабеля, усилителей или антенн, или путем комбинирования

перечисленных вариантов.

Прибор R&S FSH может вычислять частотные сдвиги в результатах измерений

для не более 2-х подсоединенных узлов. Для этих целей задаются так называемые

коэффициенты преобразования. Эти коэффициенты могут быть загружены в прибор

посредством ПО R&S FSH4View. Каждый коэффициент преобразования состоит из

списка пар частота/уровень, которые описывают частотный сдвиг измерительного

устройства. Для антенн включена единица измерения напряженности

электрического или магнитного поля, для изотропных антенн в каждом случае

включен частотный интервал для x-, y- и z-направлений.

В приборе могут быть включены два входных устройства (первичный/вторичный

преобразователь) из загруженного списка коэффициентов преобразования, так что,

могут быть учтены, например, комбинации "кабель и антенна" или "кабель и

усилитель". Заметим, что только один из двух выбранных преобразователей может

иметь единицу измерения, отличную от “дБ”.

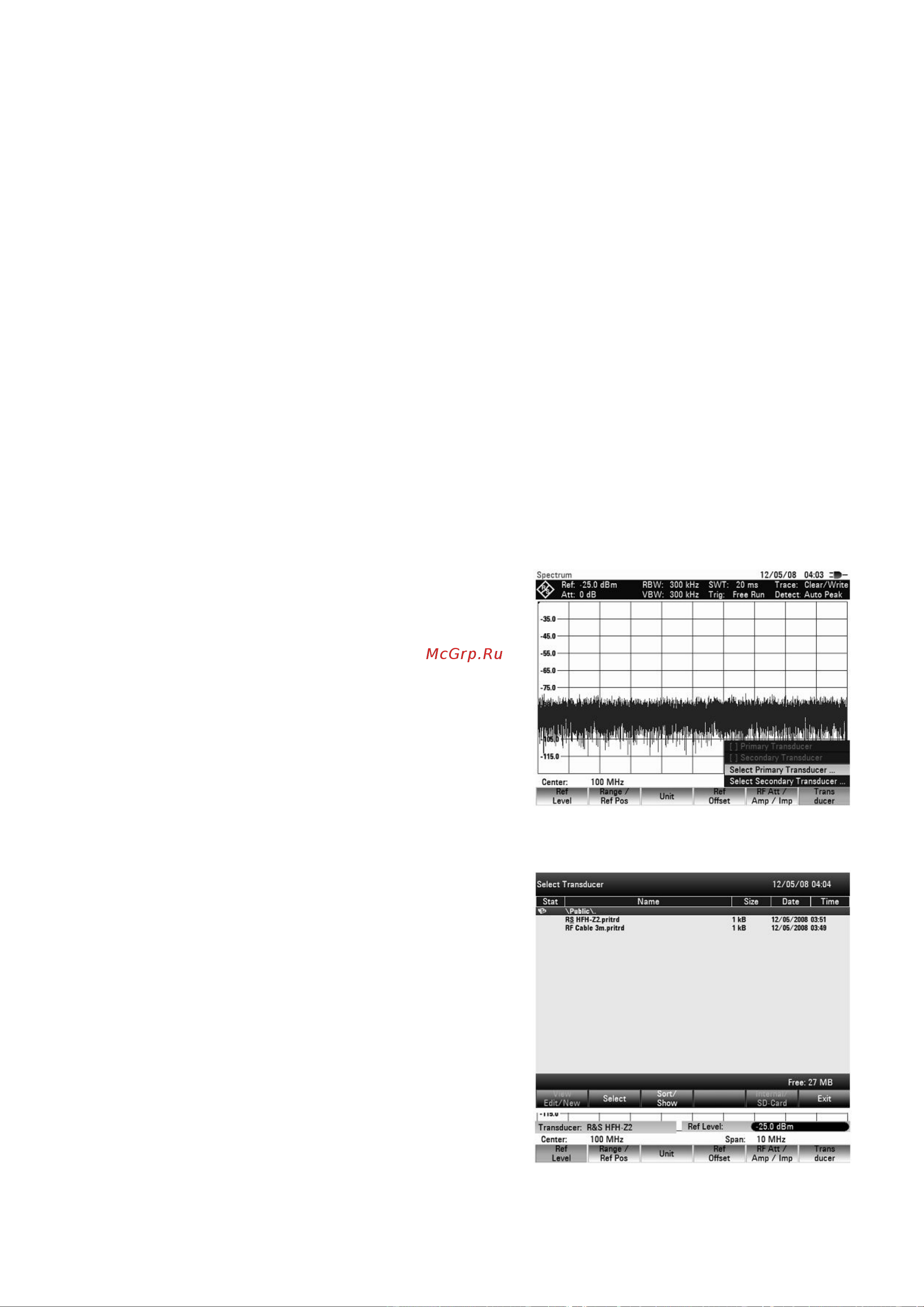

Нажать клавишу

AMPT

- Нажать функциональную клавишу

TRANSDUCER.

Откроется подменю для выбора

коэффициентов преобразования

первичного и вторичного

преобразователей.

- С помощью поворотной ручки или клавиш

курсора выбрать пункт меню SELECT

PRIMARY TRANSDUCER и подтвердить

выбор нажатием клавиши ENTER.

Откроется список коэффициентов преобразования, доступных в качестве

коэффициентов первичного преобразователя.

- С помощью поворотной ручки или клавиш

курсора выбрать коэффициент

преобразования и подтвердить выбор

нажатием функциональной клавиши

SELECT.

Выбранный коэффициент преобразования

отобразится в дополнении к полю ввода

опорного уровня.
