разрешения (наибольшей из них). В противном случае

мощность, индицируемая на экране, будет слишком низкой из-

за того, что в диапазоне частот, покрываемом одним пикселом,

существуют спектральные составляющие, которые не

относятся к измеряемому сигналу (например, шум).

Для получения правильного значения мощности следует также

выбирать полосу видеофильтра (VBW) больше полосы

разрешения (RBW). В противном случае, перед вычислением

среднеквадратического значения будет проявляться эффект

усреднения, вызванный ограниченной полосой видеофильтра.

Тип детектора может быть установлен как вручную, так и автоматически. В

режиме автоматической установки выбирается детектор, который соответствует

установленному режиму отображения кривой. При ручной установке выбранный тип

детектора устанавливается независимо от режима кривой.

Установка типа детектора в автоматическом режиме работы:

Т а б л и ц а 8.5

Режим кривой Тип детектора

Clear/Write Auto Peak

Average Sample

Max Hold Max Peak

Min Hold Min Peak

Последовательность действий:

Нажать клавишу

TRACE

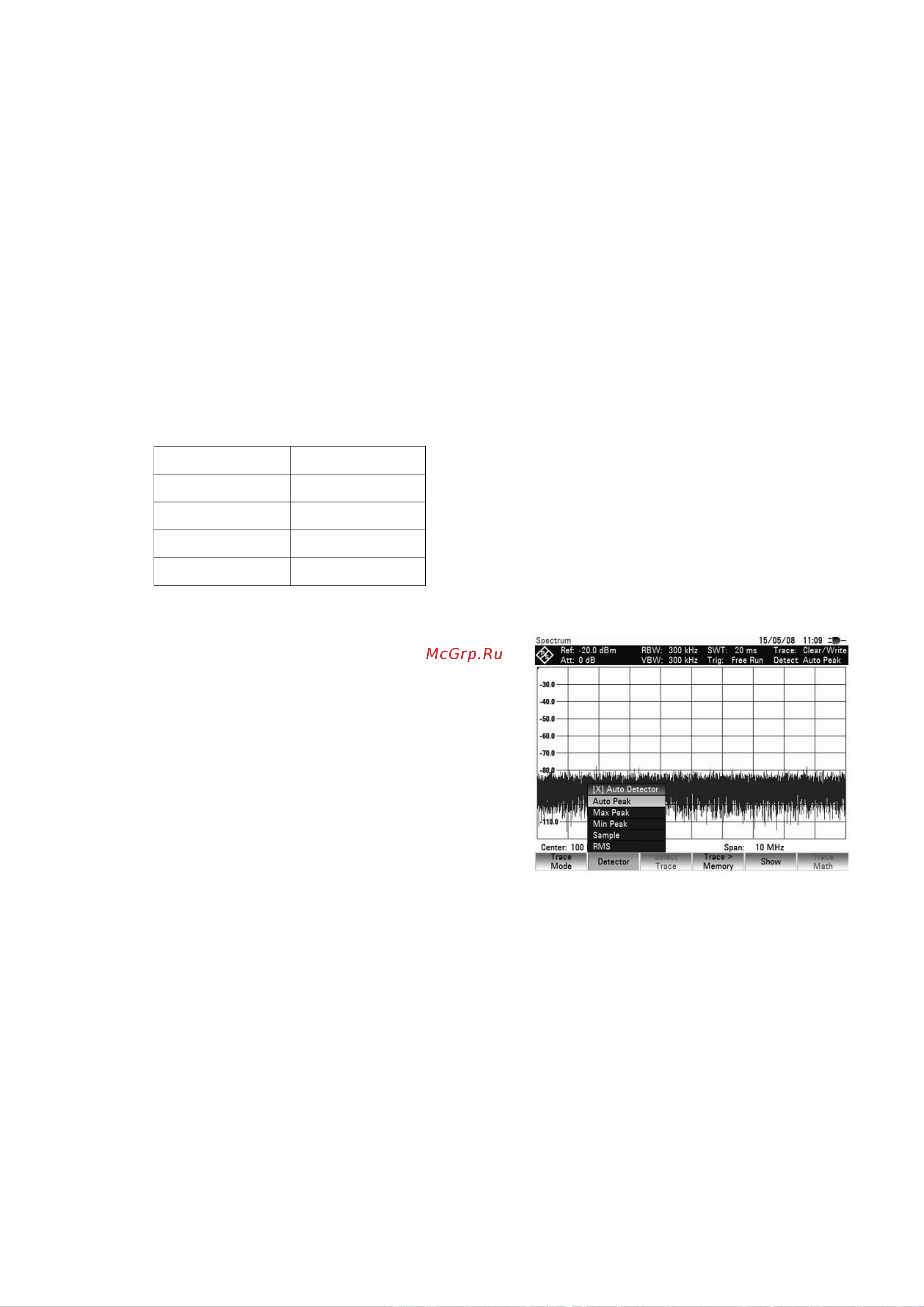

- Нажать функциональную клавишу

DETECTOR.

Откроется подменю для выбора типа

детектора.

Если выбран автоматический режим

установки детектора, то пункт меню AUTO

DETECTOR будет отмечен символом ”X” и

будет показан установленный детектор,

который соответствует установленному

режиму кривой.

Для включения/выключения автоматического режима установки

детектора:

- Используя поворотную ручку или клавиши курсора, выбрать пункт меню AUTO

DETECTOR.

- Используя клавишу ENTER или функциональную клавишу DETECTOR,

включить или выключить автоматический режим установки детектора.

Если выбран автоматический режим установки детектора, то в приборе

устанавливается тип детектора, который соответствует установленному режиму

отображения кривой.

Для установки типа детектора вручную:

- Используя поворотную ручку или клавиши курсора, выбрать нужный тип

детектора и подтвердить ввод нажатием клавиши ENTER или функциональной

клавиши DETECTOR.
