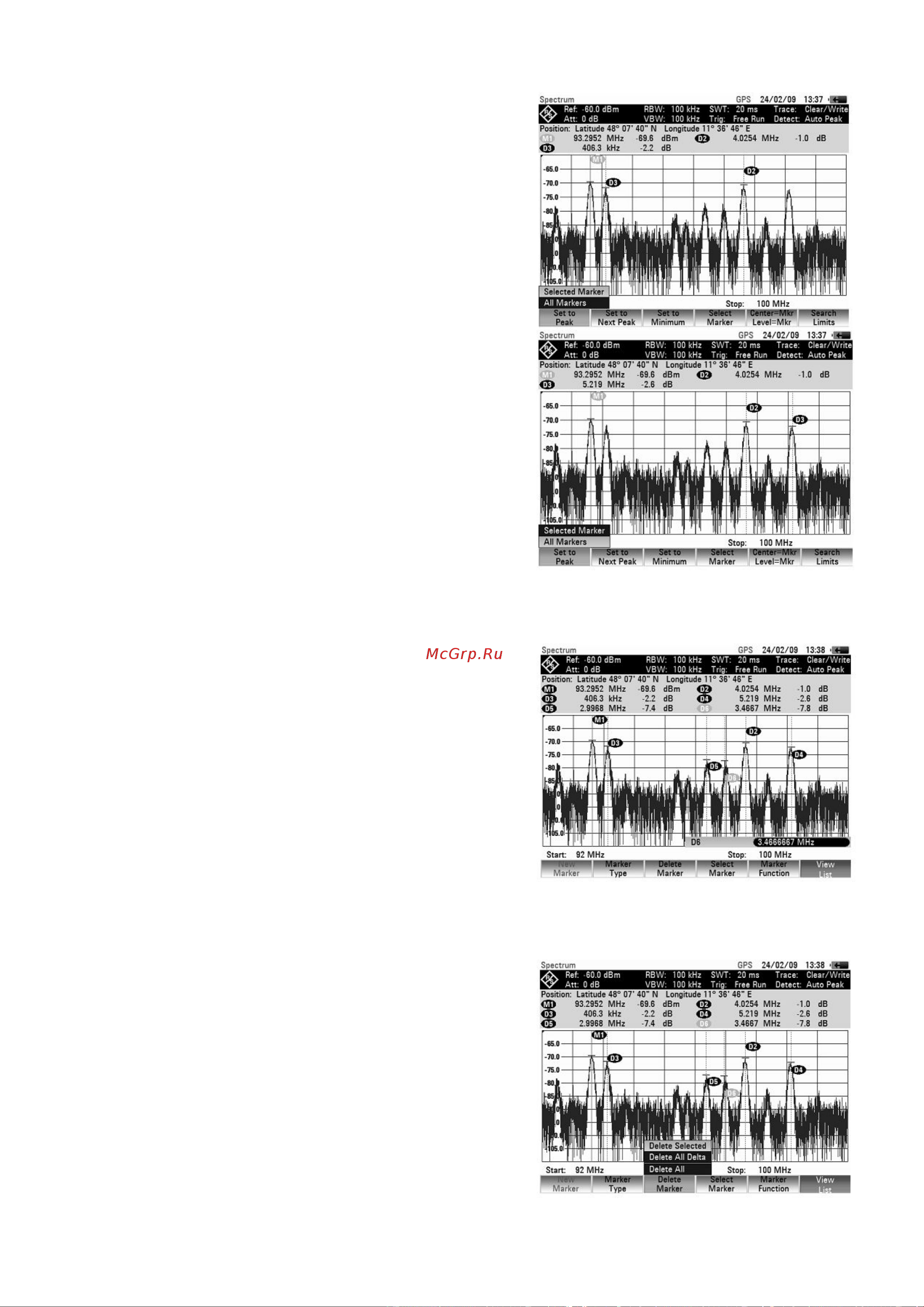

Автоматическое позиционирование маркеров:

Автоматическое позиционирование

маркеров в многомаркерном режиме похоже

на позиционирование обычных маркеров.

Различные функции применяются всегда к

активному маркеру, что также указывается для

различных функций в меню MKR-> (например,

"Selected Marker to Peak").

Кроме того, имеется возможность

помещения всех активированных маркеров

(M1…M6) на пик кривой.

- В меню SET TO PEAK выбрать пункт ALL

MARKERS и подтвердить выбор

нажатием клавиши ENTER или

функциональной клавиши SET TO PEAK.

Все активированные маркеры будут

помещены на максимум текущей кривой.

Отображение значений всех маркеров:

На экран анализатора R&S FSH можно вывести список всех активированных

маркеров и их значений.

- Нажать функциональную клавишу VIEW

LIST.

Отобразится список всех активированных

маркеров и дельта-маркеров.

Если повторно нажать функциональную

клавишу VIEW LIST, то будет закрыто

расширение таблицы маркеров с 3 по 6.

Отключение маркеров:

В многомаркерном режиме маркеры можно отключать по одному или все сразу.

Отключение маркеров или дельта-маркеров по одному:

- Нажимать функциональную клавишу

SELECT MARKER до тех пор, пока

нужный маркер не будет подсвечен

красным цветом.

- Откроется окно ввода значения для

выбранного маркера.

- Нажать функциональную клавишу

DELETE MARKER.

- Подтвердить выполнение пункта меню

DELETE SELECTED нажатием клавиши

ENTER.
