R&S FSH соответственно отрегулирует вышестоящие альтернативные каналы
следующим образом: 125 кГц (ALT4), 150 кГц (ALT5) и т.д.
8.15.O.4 Нормирование результатов измерения
По умолчанию мощность в каналах отображается в дБмВт. Также возможно
отображать плотность мощности сигнала, например, при измерении плотности
мощности сигнал/шум или отношения сигнал/шум.
- Нажать функциональную клавишу CHANNEL SETTINGS.
Выбрать пункт меню CHANNEL PWR/HZ для активации нормировки.
Анализатор R&S FSH переключает единицы измерения с дБмВт на дБмВт/Гц.
Плотность мощности в канале в дБмВт/Гц соответствует мощности внутри
полосы в 1 кГц и вычисляется следующим образом:
Плотность мощности в канале = мощность в канале - log10(полоса канала)
8.15.O.5 Отображение абсолютных и относительных результатов
Можно задать отображение результатов таким образом, чтобы они
отображались в виде абсолютной мощности соседних каналов или мощности
относительно одного из каналов передачи.
- Нажать функциональную клавишу POWER DISPLAY.
Выбрать пункт меню ABSOLUTE для отображения абсолютных значений
результатов или RELATIVE для отображения мощности относительно одного из
каналов передачи.
8.15.O.6 Выбор опорного канала
При определении значений относительной мощности для соседних каналов
пользователь может назначить отдельный канал в качестве опорного.
- Нажать функциональную клавишу
CHANNEL SETTINGS.
- Используя поворотную ручку или
клавиши курсора, выбрать пункт меню
ACP REF SETTING.

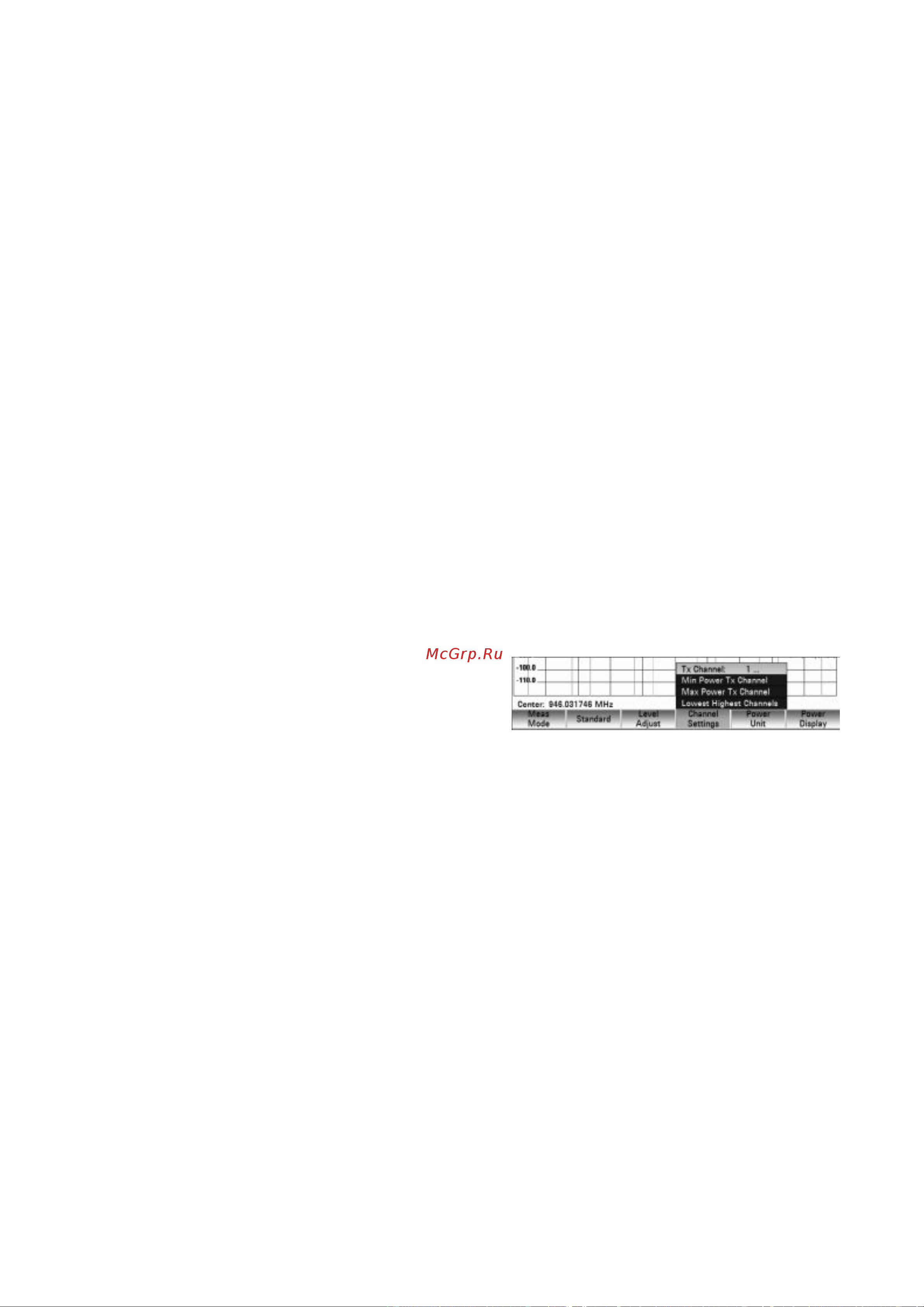

В анализаторе R&S FSH откроется другое подменю для выбора опорного
канала.
- Используя поворотную ручку или клавиши курсора, выбрать способ
определения опорного канала и подтвердить выбор нажатием клавиши ENTER.
Доступны следующие способы:
• TX CHANNEL:
Выбрать отдельный передающий канал в качестве опорного путем ввода его
номера.
• MIN POWER TX CHANNEL:
Канал с наименьшим уровнем мощности определяется как опорный.
• MAX POWER TX CHANNEL:
Канал с наибольшим уровнем мощности определяется как опорный.
• LOWEST HIGHEST CHANNEL:
Левый внешний канал передачи определяется как опорный для нижних
соседних каналов. Правый внешний канал передачи определяется как опорный
для верхних соседних каналов.
8.15.O.T Настройка и проверка пределов
Проверка пределов в режиме ACP-измерений не зависит от управления
предельной линией. Пользователь может установить предел для каждого соседнего
