(1) Стандарт

(2) Показания мощности

(3) Пределы измерения

(4) Уровень запуска

(5) Время измерения

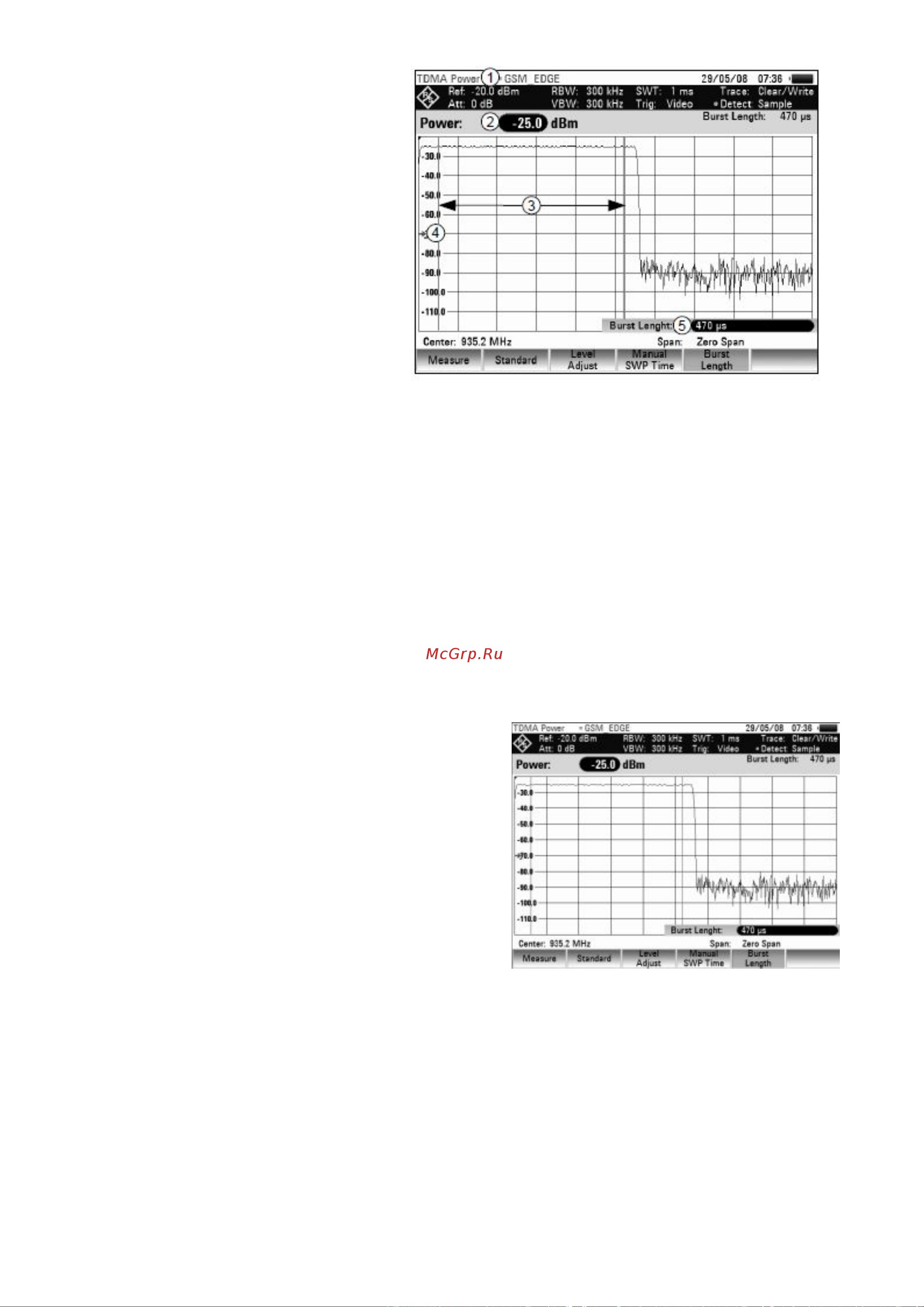

Рисунок 8.8 – Вид экрана при измерении мощности в канале

8.16.1 Выбор стандарта

При включении функции в анализаторе R&S FSH автоматически выбирается

стандарт GSM/EDGE. Выбираются все стандартные настройки и измерение

мощности по пакетным сигналам GSM или EDGE дает верный результат.

С помощью управляющего ПО R&S FSH4View в анализаторе могут быть

созданы и сохранены дополнительные стандарты. Также можно удалить заводские

стандарты, уже имеющиеся в приборе, если в них нет нужды. Тогда анализатор

R&S FSH будет содержать лишь необходимые стандарты.

8.16.O Настройка длительности пакетного сигнала

Длительность пакетного сигнала (пачки импульсов) – это время измерения, в

течение которого анализатор R&S FSH производит измерение мощности. Может

быть выбрано значение, меньшее или равное времени развертки.

- Нажать функциональную клавишу

BURST LENGTH.

Откроется окно ввода значения,

отображающее текущее время измерения.

- Используя цифровую клавиатуру,

ввести новое время измерения и

завершить ввод указанием соответс-

твующих единиц измерения или

- Используя поворотную ручку или

клавиши курсора, изменить время

измерения и подтвердить выбор

нажатием клавиши ENTER или

функциональной клавиши BURST

LENGTH.

Если введенное время измерения превышает время развертки, то анализатор

R&S FSH устанавливает длительность пакетного сигнала равной времени развертки.

В случае, если необходимо установить большее время измерения, сначала

требуется увеличить время развертки.

Минимальная длительность пакетного сигнала соответствует одному пикселю

кривой (= время развертки / 631).
