Извещатель (контактный анализатор) уровня воды «Водолей - Р»

ПАСПОРТ (Инструкция по эксплуатации)

ПАШК.407733.032 ТУ

Декларация соответствия ЕАЭС N RU Д-RU.БН01.В.03002/19 с 13.12.2019г. до 12.12.2024г.

1. ОБЩИЕ СВЕДЕНИЯ.

Извещатель (контактный анализатор) уровня воды «Водолей – Р» предназначен только для

контроля наличия или отсутствия воды или другой проводящей, не агрессивной жидкости в контролируемом объеме.

Контроль осуществляется с помощью контактных электродов. Контактные электроды доступны для обзора и

расположены в герметичном компаунде с внутренней стороны анализатора. Выдача сигнала о наличии или отсутствии

жидкости осуществляется коммутацией электрических цепей постоянного или переменного тока контактами

исполнительного реле.

Положительные особенности:

 Не имеет подвижных частей, подверженных налипанию посторонних предметов и частиц и как следствие не

требует обслуживания.

 Отсутствует необходимость механического крепления в контрольной емкости (может просто подвешиваться за

подводящий кабель на необходимом уровне).

 Световая индикация замкнутого состояния контактов реле в самом анализаторе.

 Большой срок службы при правильно выбранном режиме коммутации.

Анализатор выпускается в двух исполнениях:

 Исполнение 01 – контакты реле замкнуты, светодиод включен при отсутствии проводящей жидкости;

 Исполнение 02 – контакты реле разомкнуты, светодиод не светится при отсутствии проводящей жидкости.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

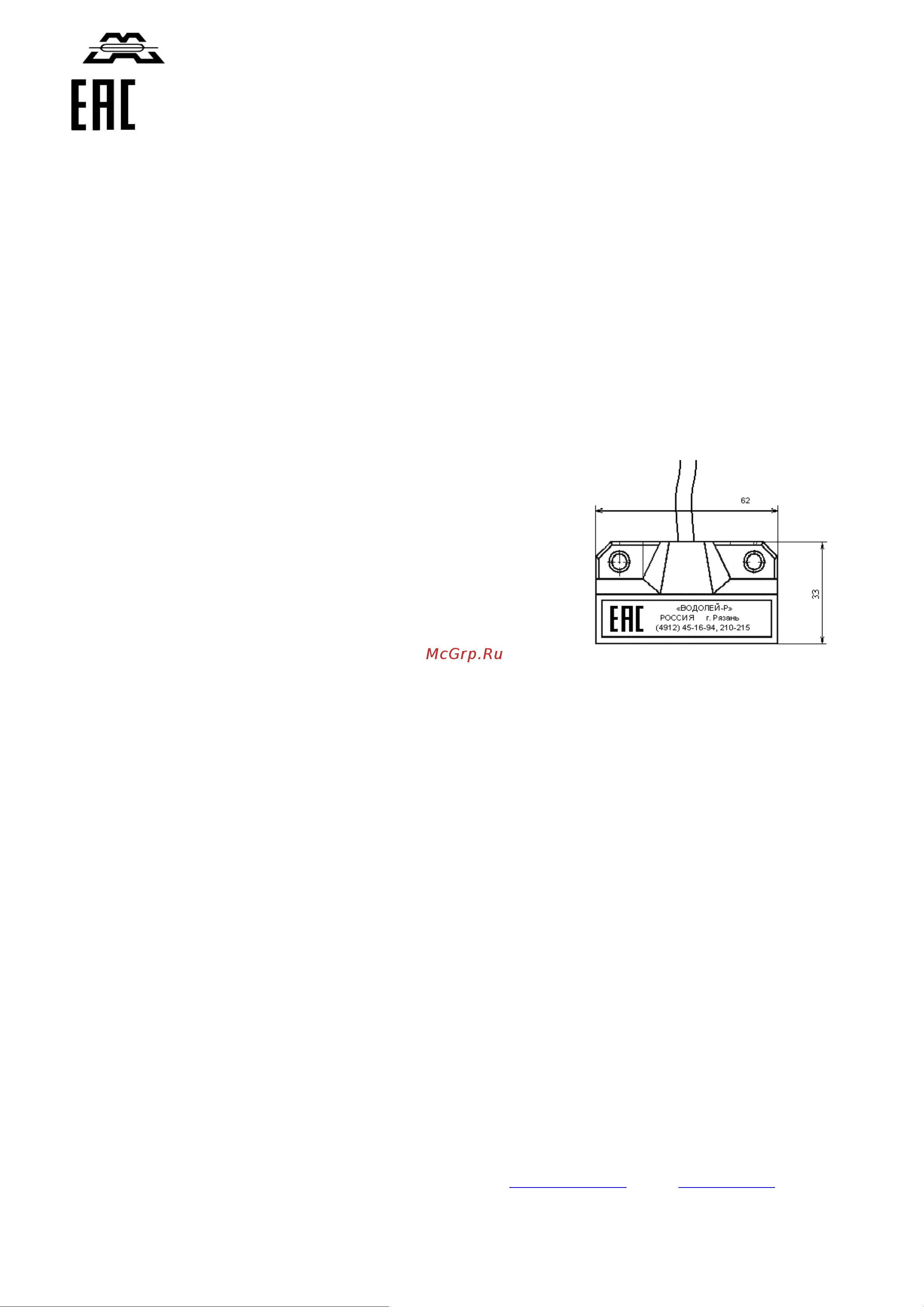

1. Габаритные размеры, мм – 62×33×21

2. Длина выводов, мм – 500

3. Сопротивление изоляции, Ом – 1×10

4. Напряжение питания, В – 12 ± 2

5. Потребляемый ток, мА – 12 ± 1

6. Максимальная коммутируемая мощность, Вт – 10

7. Максимальное коммутируемое напряжение, В – 100

8. Максимальный коммутируемый ток, А – 0,5

9. Температура окружающей среды от минус 25°С до плюс 60°С.

10. Долговечность (зависит от режима коммутации), циклов - 5×10

5×10

11. Степень защиты оболочки от внешних воздействий не ниже

IP 68 по ГОСТ 14254-96.

Примечание: входные и выходные параметры указаны в п.2

и разделе: назначение выводов

5. КОМПЛЕКТНОСТЬ

В комплект поставки входит:

- извещатель (контактный анализатор) уровня воды «Водолей - Р» - 1 шт.

- Паспорт - 1 шт. на упаковку

6. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Извещатели (контактные анализаторы) уровня воды «Водолей - Р» исп.______________,

порядковый номер № ___________________________________________ соответствуют техническим условиям

ПАШК 407733.032 ТУ и признаны годными для эксплуатации

Кол-во шт. Дата приемки Штамп ОТК

ПРЕДПРИЯТИЕ ИЗГОТОВИТЕЛЬ

ООО НПП ''Магнито-Контакт'' Россия, 390027, г.Рязань. ул. Новая 51 пом.Н4

Тел./Факс: (4912) 45-16-94, 45-37-88, 210-215 http://m-kontakt.ru e-mail: 451694@list.ru

Назначение выводов:

Питание:

Синий -12 В (зеленый)

Красный +12 В (коричневый)

Остальные 2 вывода – выход

контактов реле
