«VCG-222» АЦДР.202119.027 ИМ

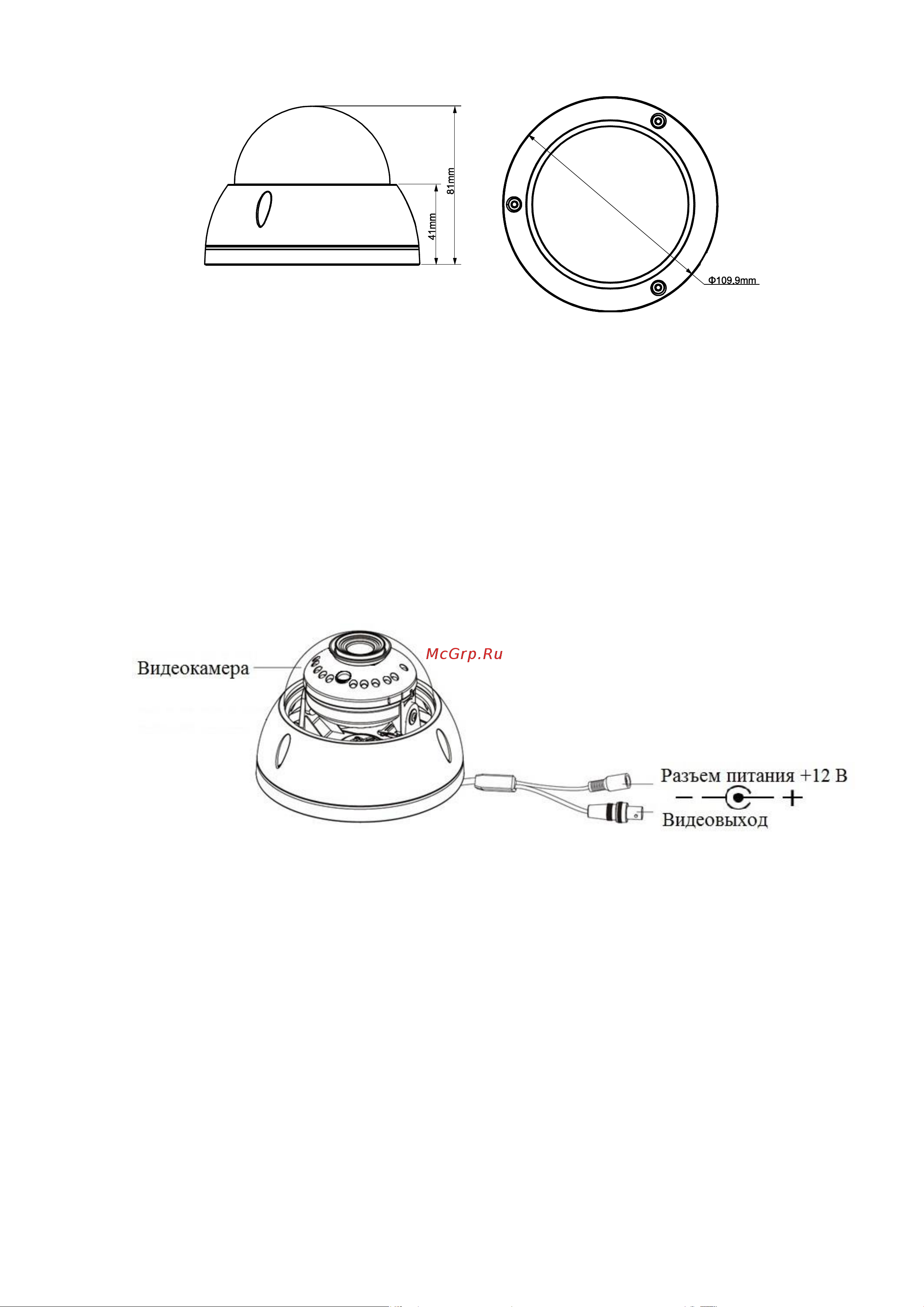

Рисунок 1

2.3 Установите трафарет для точного позиционирования видеокамеры на поверхности

потолка или стены, где вы планируете ее крепить.

2.4 В случае вывода кабеля сверху, необходимо сделать отверстие в установочной

поверхности и протянуть через него кабель.

В случае вывода кабеля сбоку, необходимо протянуть кабель через U−образное

отверстие, расположенное на монтажном основании.

2.5 Снимите корпус с устройства и подключите соединительные провода (разъемы) в

соответствии со схемой внешних подключений (рис.2) и соблюдением полярности.

Неверное соединение может привести к повреждению и/или неправильному

функционированию оборудования.

Рисунок 2

2.6 Прикрепите монтажное основание видеокамеры к установочной поверхности

(рис.3).
