VCG-812. Руководство по эксплуатации 10

АЦДР.202119.029 РЭ

4 КОНСТРУКЦИЯ

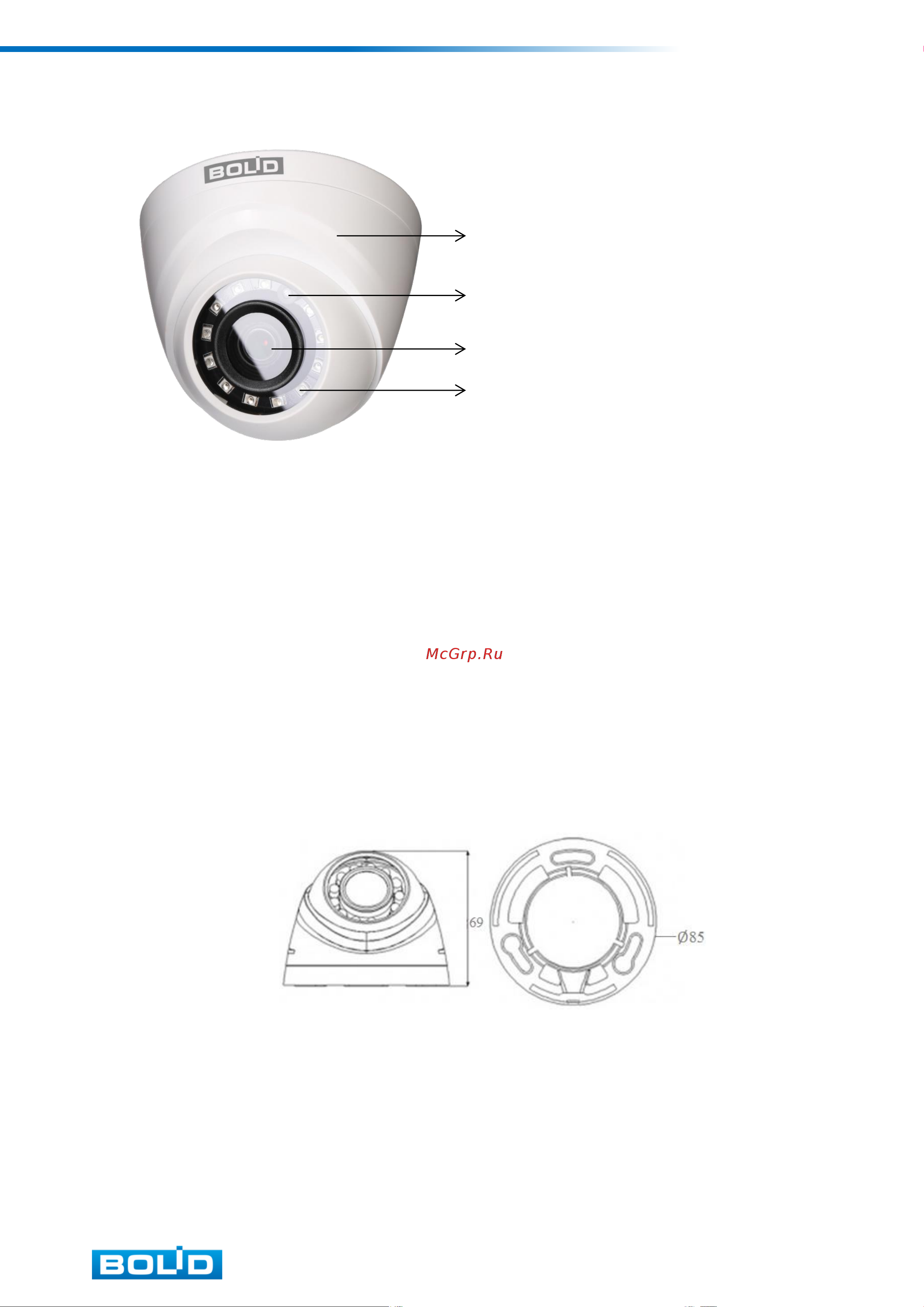

Внешний вид и основные элементы видеокамеры представлены на рисунке 4.1.

Рисунок 4.1

5 МОНТАЖ И ДЕМОНТАЖ

5.1 Меры безопасности

5.1.1 К работе с изделием допускается персонал, изучивший настоящее руковод-

ство.

5.1.2 Все работы по монтажу и наладке производить с соблюдением требований

действующих нормативных документов по технике безопасности.

5.1.3 Лица, производящие монтаж и наладку, должны иметь удостоверение на пра-

во работы с электроустановками напряжением до 1000 В.

5.1.4 Монтаж производить только при отключенном напряжении питания.

5.1.5 Все виды работ с изделием во время грозы запрещаются.

5.2 Подготовка изделия к монтажу

5.2.1 Убедитесь, что монтажная поверхность способна выдерживать трехкратный

вес камеры.

5.2.2 Выберите место крепления камеры с учетом габаритных размеров изделия

(рис.5.1) и удобства работы с монтажным инструментом.

Рисунок 5.1

5.2.3 При монтаже провода электропитания и выходов следует оставить достаточ-

ное пространство для легкого доступа при дальнейшем обслуживании устройства.

5.2.4 Установите трафарет (из комплекта поставки) для точного позиционирования

видеокамеры на поверхности потолка или стены, где вы планируете ее крепить.

5.2.5 Просверлите 3 отверстия (диаметр 6 мм, глубина не менее 25 мм) в устано-

вочной поверхности и вставьте в них дюбели из комплекта поставки.

Корпус видеокамеры

Датчик освещенности

Объектив видеокамеры

Диоды ИК подсветки
