3

4

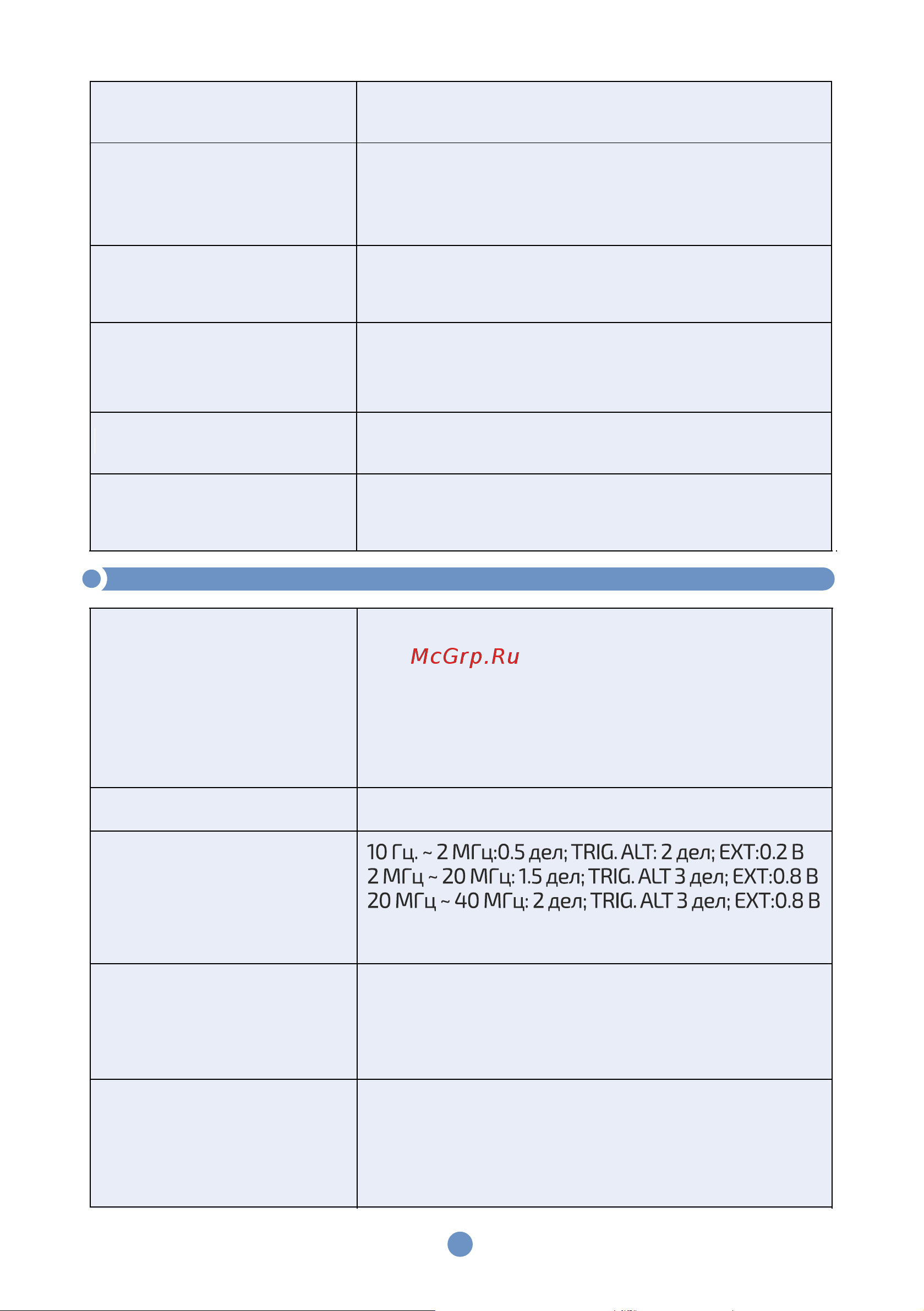

Частота коммутации

каналов в режиме

« CHOP»

~ 250 кГц

Режимы работы

входов

АС: закрытый вход

DC: открытый вход

GND: Вход усилителя отключается

от источника сигнала и заземляется.

Макс, входное

напряжение

30 В (DC + АС пик: частота не более 1 кГц);

При использовании щупов с коэффициентом

деления 10:1 максимальное значение 400В

не менее 50

Параметры сигнала на

выходе «SIGNAL OUTPUT»

20 мВ/дел

(нагрузка 50 Ом, полоса 50 Гц ~ 5 МГц)

Смещение положения

луча канала CH2 при

включении инверсии

Изменение соотношения реальных

точек меньше 1 дел.

Коэффициент ослабления

влияния канала

CH1 на канал CH2

(диапазон 5 мВ/дел)

Источники сигналов

синхронизации

ALT — в режиме ALT (кнопка NORM/ALT —

нажата),

CH1 — синхронизация по сигналу Канала 1,

CH2 — синхронизация по сигналу канала 2,

LINE — синхронизация от сети питания

EXT — синхронизация от внешнего источника,

подключенного к разъему «TRIG IN».

+ /-

ТРАКТ СИНХРОНИЗАЦИИ

Полярность сигнала

для синхронизации

Чувствительность

Режимы работы

синхронизации

Ждущая,

Автоматическая,

TV-V

TV-H

Одиночная

1 МОм, 25 пФ

300В (DC + АС пик),

АС: Частота не выше 1 кГц

Вход «TRIG IN»:

Входное сопротивление

и максимальное входное

напряжение (режим

синхронизации EXT)

TV: импульсом синхронизации

более чем 1,5 дел (на входе TRIG IN 1В)
