Перекомпенсация

Недокомпенсация

Триммер

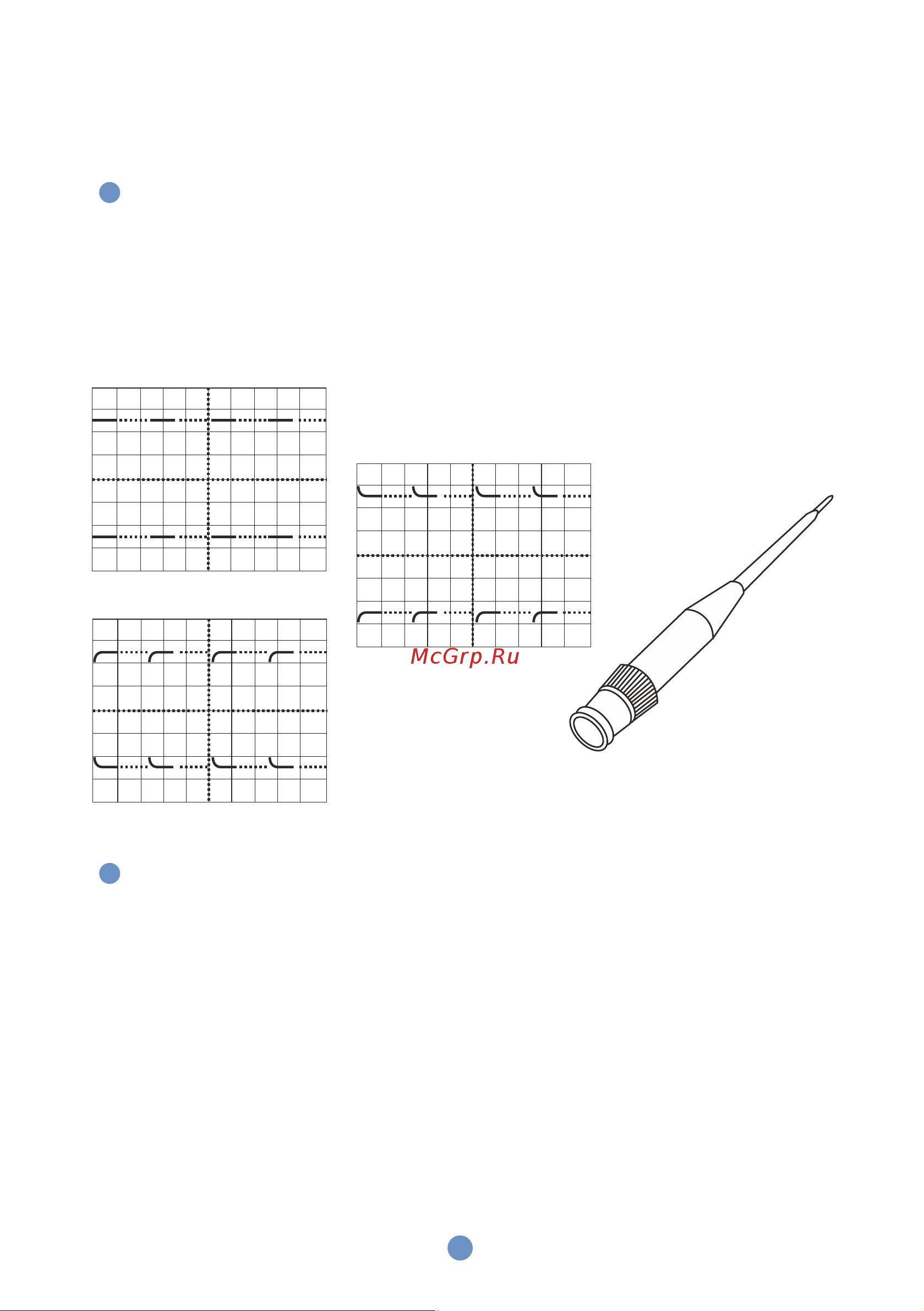

Рисунок 3. Иллюстрация к разделу «Компенсация пробника».

ОДНОКАНАЛЬНЫЙ РЕЖИМ РАБОТЫ.

Для работы осциллографа в одноканальном режиме CH1 установите

органы управления в положение, которое приведено в разделе

“Подготовка к работе”

Подключите источник сигнала к соответствующему входу (7). Изменяя

чувствительность входа переключателем VOLTS/DIV (8) добейтесь, чтобы

сигнал занимал практически всю высоту экрана.

Используя переключатель SEC/DIV (29) установите требуемое время

развертки. В большинстве случаев оптимальными является установки,

при котором на осциллограмму помещается несколько периодов

исследуемого сигнала.

Установите желаемую яркость луча вращением ручки «INTEN» (2). При

необходимости, вращая ручку «FOCUS» (3), добейтесь минимальной

толщины луча.

параллельности хода луча горизонтальной разметке экрана.

Подключите пробник к входу осциллографа CH1 и подайте сигнал на

вход прибора со встроенного калибратора. Выполните компенсацию

пробника как указано ниже.

КОМПЕНСАЦИЯ ПРОБНИКА.

Для обеспечения постоянства коэффициента деления во всей полосе

частот пропускания пробника необходимо произвести подстройку

компенсации. Для этого необходимо пробник (щуп) подключить к

контакту «CAL», расположенному на передней панели и вращением

подстроечного элемента, расположенного в соединительном разъеме,

добиться прямоугольных фронтов сигнала. Соответствие осциллограмм

к степени компенсации приведено ниже:
