ЭКСПЛУАТАЦИЯ ПЛИТКОРЕЗА

Установка диска

Предупреждение: Чтобы предотвратить несчастный случай или травму, всегда выключайте станок и

отсоединяйте штепсель от розетки до того, как вынуть или установить режущий диск.

Регулярно проверяйте, чтобы диск был плоским, без дефектов или повреждений.

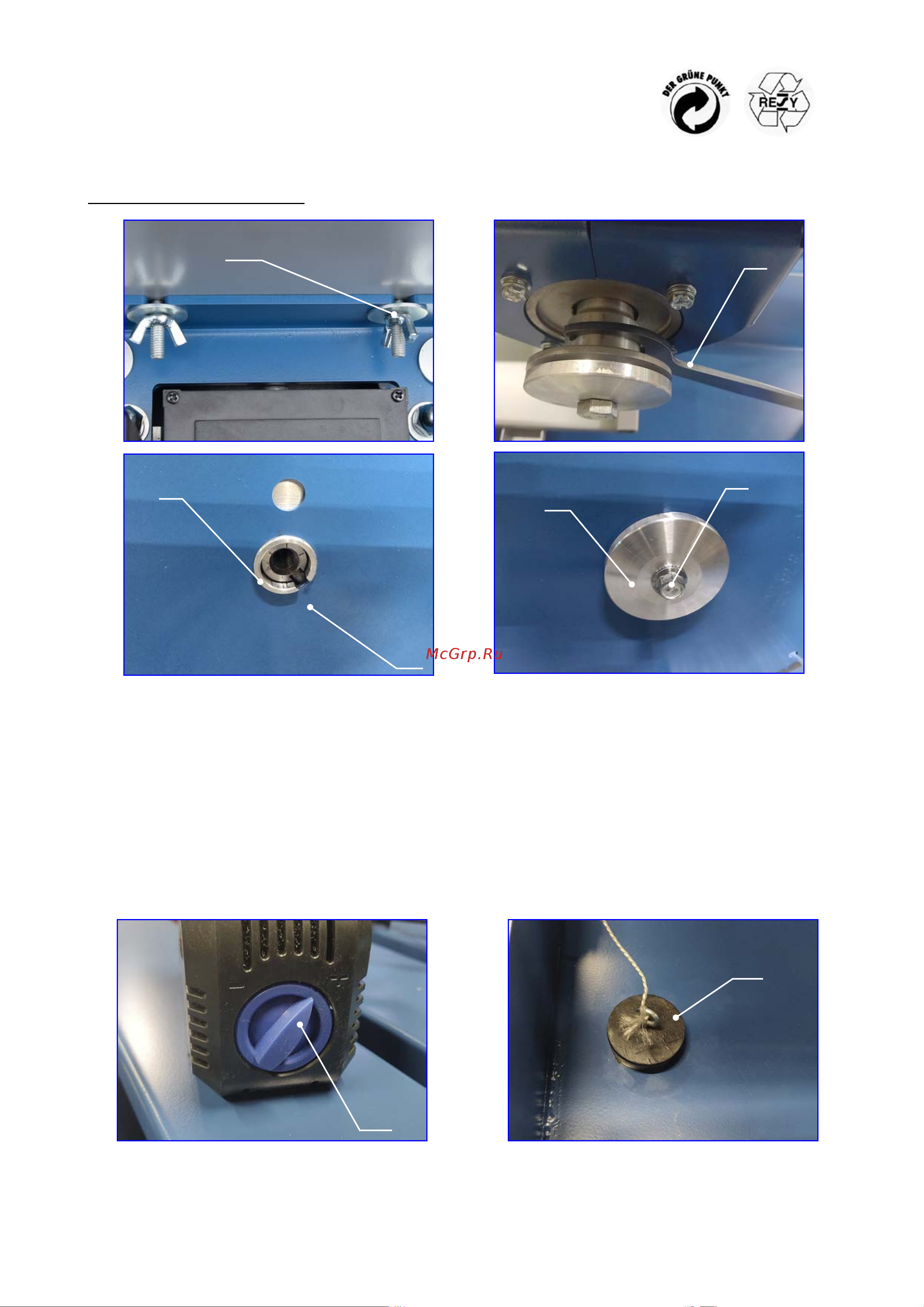

Порядок снятия/установки диска:

1. Отключите инструмент от источника питания.

2. Открутите две барашковых гайки (поз.1, рис.2) крепления защитного кожуха режущего диска. Снимите

защитный кожух.

3. Зафиксируйте от поворота вал мотора при помощи специального ключа (поз.2, рис.3). Открутите

центральный фиксирующий болт, вращая его по часовой стрелке, и снимите внешний фланец.

4. Выпуклая сторона внутреннего фланца должна быть крепко прижата к шпинделю. Установите диск,

убедившись в том, что диск (поз.3, рис.4) плотно оделся на внутренний фланец (поз.4, рис.4). Поверх диска

наложите внешний прижимной фланец (поз.5, рис.5). Затяните болт (поз.6, рис.5) с помощью гаечного ключа,

поворачивая его против часовой стрелки (левая резьба).

5. Установите защитный кожух в первоначальное положение и затяните гайки фиксации.

Установка водяного насоса

Для того чтобы избежать преждевременного износа режущего диска, необходимо следить за тем, чтобы

в процессе резки охлаждающая жидкость непрерывно подавалась к режущему диску.

Рис.4

Рис.2

Рис.6

Рис.7

Рис.5

Рис.3
