54,5*

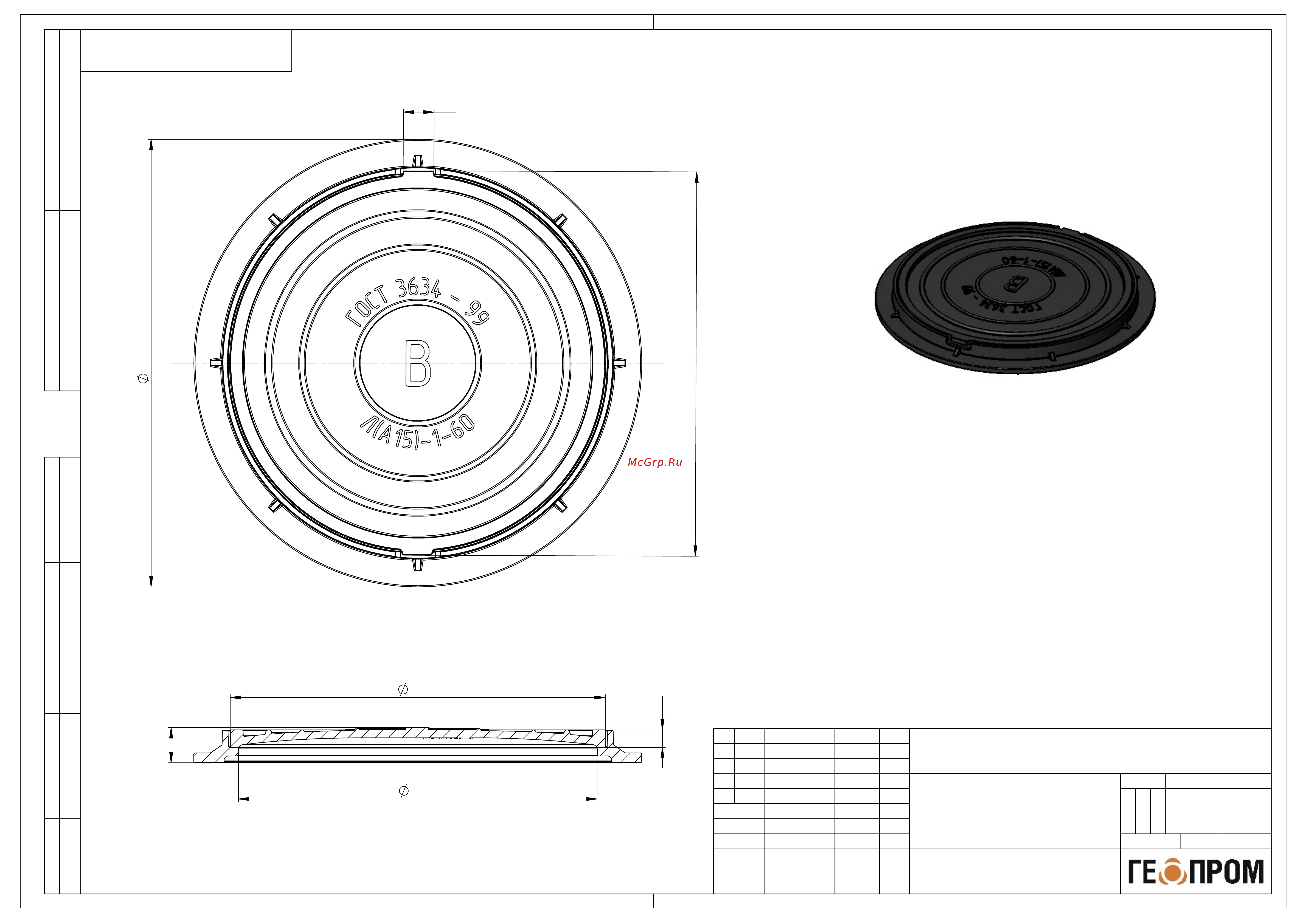

Люк Л(А15)-1-60

6. Неуказанные технические требования регламентируются по ГОСТ 3634-99.

Размеры для справок.1.

Требование к качеству люка:2.

- зазоры по периметру между корпусом и крышкой не должны

превышать 3 мм на сторону;

- крышка люка должна плотно прилегать к опорной поверхности, допуск

плоскостности опорных поверхностей крышки и корпуса не должен

превышать 2 мм;

- раковины, приливы и пригар на внешней стороне не допускаются;

- рисунок и наименования на лицевой части изделия должны читаться.

Качество покрытия люков должно обеспечивать антикоррозийную стойкость3.

от внешнего воздействия окружающей среды категории С3 (средняя)

по ISO 12944-2-2009.

5. * Массу уточнить взвешиванием.

СЧ20 ГОСТ 1412-85
