1. Основные сведения об изделии

Наименование: воздушный клапан

Артикул: HL905N

Изготовитель: HL Hutterer & Lechner GmbH

Адрес изготовителя: 2325 Himberg, Brauhausgasse 3-5

Österreich (Austria)

2. Назначение и область применения

Воздушный клапан HL905N устанавливается вертикально в начале горизонтального

участке отводного трубопровода и предназначен для защиты от срыва гидрозатвора

одного или нескольких сантехприборов. Применяется для скрытого монтажа в стену

или облицовочный гипсокартон. Во избежание самосифонирования гидрозатворов

санитарно-технических приборов, расположенных на значительном удалении от

канализационного стояка в случае, если произведение уклона (выраженного в мм/м)

трубопровода на его длину превышает высоту гидравлического затвора этого прибора,

рекомендуется устанавливать воздушный клапан в начале этого трубопровода (считая

по ходу движения стоков).

3. Общие сведения

При возникновении разрежения в канализационных трубопроводах резиновая

мембрана клапана со штоком поднимается, и пропускает воздух. При выравнивании

давления внутри канализационных трубопроводов с атмосферным, мембрана клапана

со штоком под собственным весом опускается и надежно запирает загрязненный

воздух (канализационные газы) в трубопроводах и, таким образом, препятствует

проникновению запахов из канализации в жилые помещения.

4. Комплектность поставки

1. Корпус воздушного клапана

2. Съемный функциональный механизм с уплотнительной резиновой

мембраной со штоком

3. Монтажный короб

4. Декоративная крышка

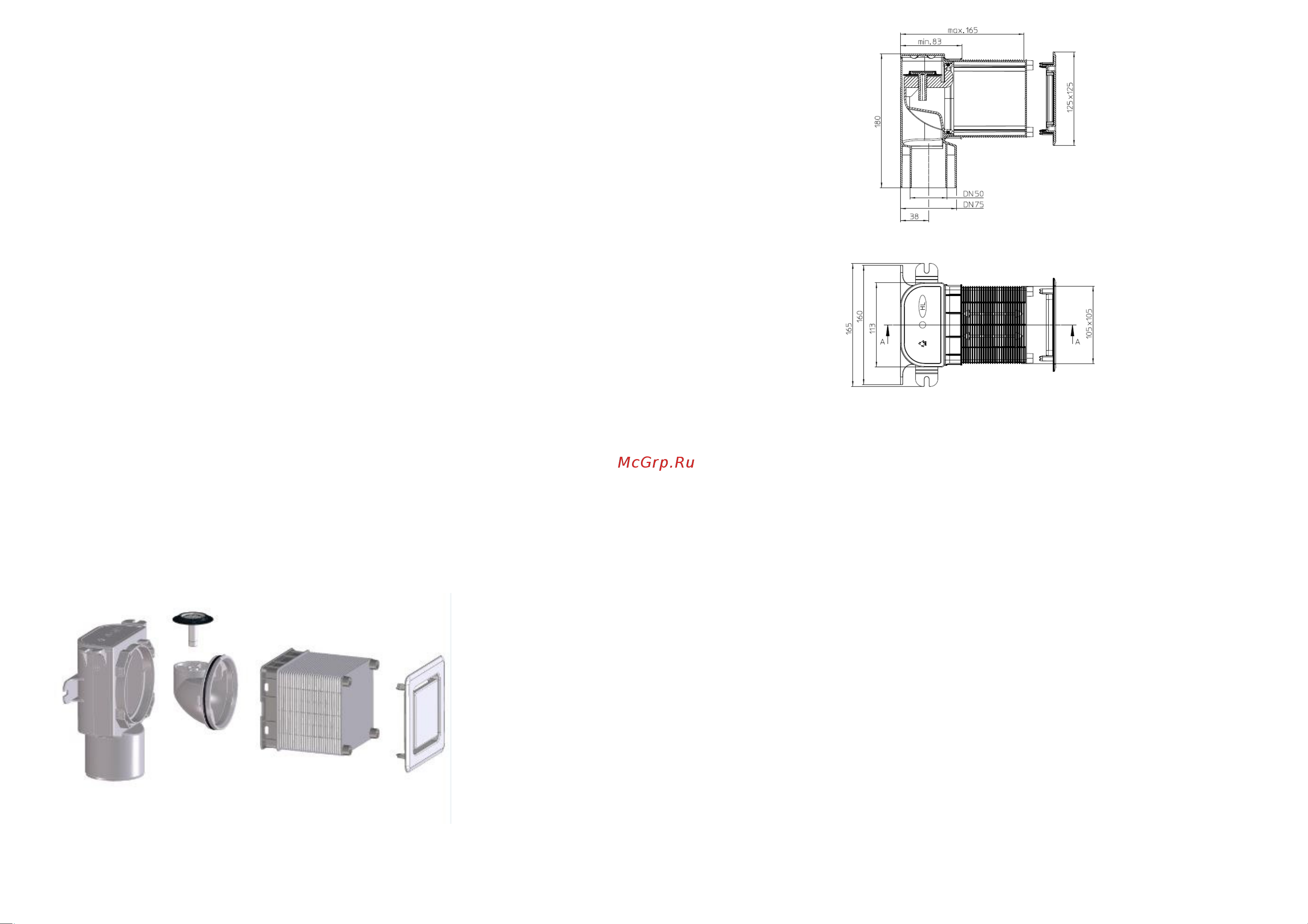

Рис. 1. Комплектность воздушного клапана HL905N

Рис. 2. Размеры воздушного клапана HL905N

5. Устройство и технические характеристики

Срок службы: не менее 50 лет

Материал: корпус клапана полипропилен

мембрана резина

Присоединительный размер DN 50/75

Вес 0,390 кг

Диапазон рабочих температур: от – 50 до + 100 ºС

6. Монтаж

HL905N воздушный клапан для скрытого монтажа с вынимаемой функциональной

частью, монтажным коробом и декоративной крышкой, с присоединительным

патрубком DN 50/75. При помощи переходника HL0317.4E возможно подсоединение к

трубе DN110.

Корпус воздушного клапана с монтажным коробом крепится в углубление стены или за

фальшстеной из гипсокартона, а также к горизонтальным профилям, при помощи

выступов, предусмотренных конструкцией. По завершению отделочных работ

(облицовки стены), монтажный короб отрезается вровень с поверхностью стены, и

закрывается декоративной крышкой с отверстиями для поступления воздуха.

7. Качество продукции

Соответствует ГОСТ 23289-94

Имеет декларацию о соответствии

EAЭС N RU Д-AT.PA01.07785/21.
