1. Назначение

Воздушный клапан HL901 устанавливаемый на невентилируемые

канализационные стояки предназначен для предотвращения срыва гидрозатвора

с санитарно-технических приборов, а также для предотвращения попадания

загрязненного воздуха из канализационной сети в помещения.

2. Принцип действия

При сливе воды через сантехнические приборы в канализационном стояке

создается разрежение. При разрежении равном 5÷7 мм водяного столба

резиновая мембрана в воздушном клапане поднимается, и в стояк поступает

воздух, что обеспечивает нормальную и бесшумную работу канализационной

сети. При выравнивании внешнего давления воздуха и давления в

канализационной сети мембрана в воздушном клапане HL901 под действием

собственного веса опускается и закрывает воздушный клапан, и таким образом

препятствует проникновению запахов из канализации в жилые помещения.

3. Технические данные

Срок службы: не менее 50 лет

Материал: корпус клапана полипропилен

мембрана резина

Присоединительный размер DN 75/110, DN90

Диапазон рабочих температур: от – 50 до + 100 ºС

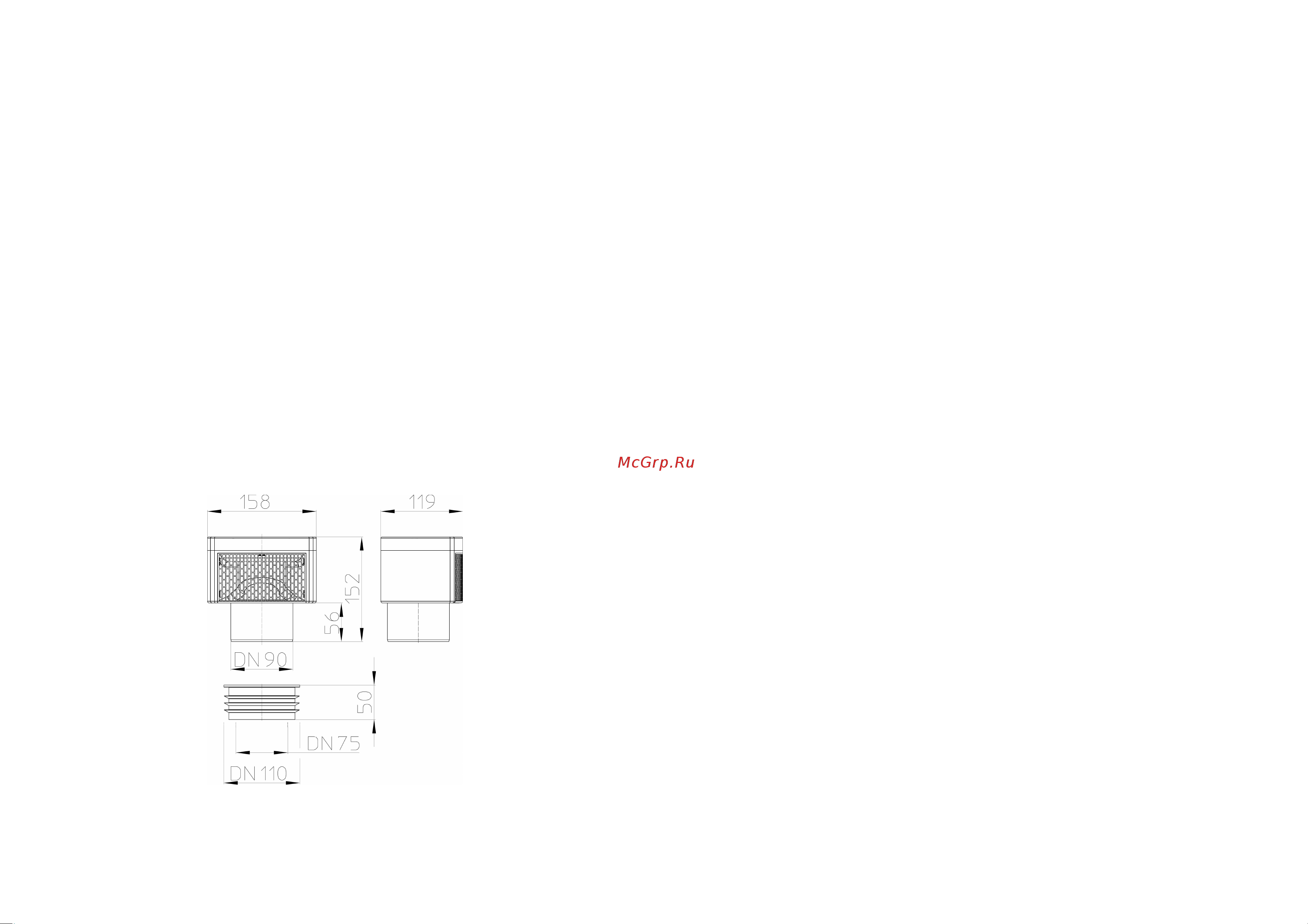

Рис. 1. Воздушный клапан HL901.

4. Особенности применения и установки

4.1. Воздушный клапан HL901 предназначен для соединения с любой

канализационной раструбной трубой из ПП или ПВХ DN90, либо с

безраструбной трубой (сталь, чугун SML, ПНД) DN75 или DN110.

4.2. Воздушный клапан устанавливается вертикально в верхней части

невентилируемого канализационного стояка (стояк должен заканчиваться

воздушным клапаном) на высоте не менее 300 мм от места присоединения к

стояку наиболее высоко расположенного поэтажного отвода (выше уровня

борта сантехприбора присоединенного к поэтажному отводу). Это обусловлено

тем, что основным рабочим элементом клапана является уплотнительная

мембрана, и необходимо исключить возможность попадания под мембрану

грязи или брызг.

4.3. Воздушный клапан можно устанавливать в жилых помещениях (в

санузлах), так как мембрана гарантированно запирает загрязненный воздух в

канализационных трубопроводах.

4.4. Если клапан устанавливается в штробах, нишах, коробах, шахтах и т.п.,

необходимо предусмотреть беспрепятственное поступление воздуха к

воздушному клапану, так как вода обладает большой способностью увлекать за

собой воздух (1 л/c сточной жидкости стремиться увлечь за собой 25 л/с воздуха,

т.е. в 25 раз больше!).

4.5. Если воздушный клапан устанавливается в холодном чердаке,

необходимо выполнить утепление канализационного стояка. Клапан можно не

утеплять, так как он имеет двойной корпус, в котором находится воздушная

полость - воздух плохой проводник тепла, и выполняет роль утеплителя.

5. Условия эксплуатации

Не допускаются удары и другие воздействия, приводящие к механическим,

химическим или термическим повреждениям корпуса воздушного клапана.

6. Соответствие нормативным документам

Соответствует ГОСТ 23289-94

Имеет сертификат соответствия РОСС AT.NA36.H06676.

7. Упаковка

Картонная коробка 360х020х410 мм. 10 шт.

8. Гарантия

Гарантия на изделие составляет 12 месяцев со дня продажи.
