Место установки канализационного затвора необходимо выбирать таким образом, чтобы он

предохранял от затопления все помещения, расположенные до него. Так же необходимо предусмотреть

достаточное место для обслуживания и проверки затвора. Для этого необходимо обеспечить свободный

доступ к верхней части (для снятия - установки монтажных лючков, снятия – установки рабочего зонда).

На сайте www.hlrus.com размещён альбом технических решений «Установка 2-х камерного

канализационного затвора из ABS марки HL710.2EPC Д=100 мм и HL715.2EPC Д=150 мм на

канализационной магистрали и в приямке», в котором приведены чертежи установки затвора в

приямках и на подвесных магистралях, для канализационных труб из разных материалов.

За дополнительной информацией по вопросам проектирования, монтажа и эксплуатации,

пожалуйста, обращайтесь в наш технический отдел:

+7 (985) 765-02-27 e-mail: hl-star@mail.ru сайт: www.hlrus.com

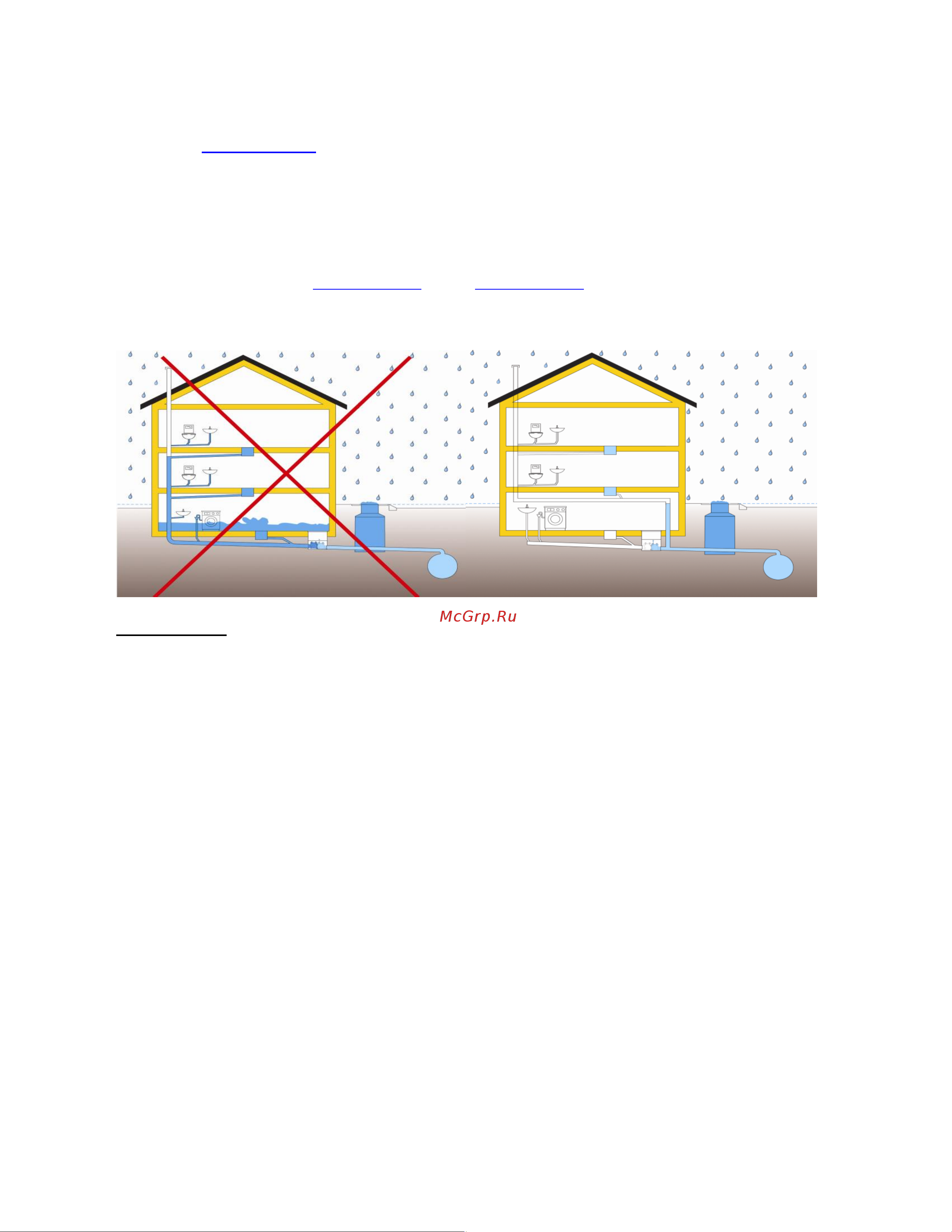

неправильно правильно

ВНИМАНИЕ: Электрический канализационный затвор НЕЛЬЗЯ устанавливать во

взрывоопасной среде, а также в канализационные шахты на улицах. НЕЛЬЗЯ

пропускать через канализационный затвор ливневые стоки с крыш. В

специальных случаях необходимо обращаться к производителю.

1. Комплектность поставки

1.1. Корпус затвора с электроприводом и установленным зондом и предохранительным кожухом.

1.2. Электронный блок с управляющим кабелем длиной 6 м и кабелем подключения к сети 220В длиной

2 м, с аккумулятором.

1.3. Контрольная трубка для проверки канализационного затвора на герметичность.

1.4. Паспорт на канализационный затвор.

2. Устройство и технические характеристики

Материал затвора Акрилонитрилбутадиенстирол (ABS)

Материал клапана Полиэтилен, армированный стекловолокном

Рабочая среда Фекальные стоки

Диапазон рабочих температур от 0º до +40ºC

Напряжение сети 220В (+10%, – 15%) / 50 Гц

Предохранитель (сеть 220В в электр. блоке) Стекл. трубч. предохранитель 250В / 1A

Аккумулятор Использовать только оригинал (10 x 1,2NiMh Cells)

Мощность электропривода:

– в режиме откр./закр. 150 Вт

– в режиме ожидания 50 Вт

Продолжительность работы на аварийном питании макс. 4 суток

«Сухие» контакты Коммутируют 220В /0,5A

Максимальное давление при подтоплении 5 м вод. ст.

Вид защиты

электронный блок управления IP65 (IP54)

электропривод IP67

Проверка подтопления Постоянно (автоматический режим)
