10.7. Для открытия клапана с электроприводом необходимо нажать и отпустить

многофункциональную кнопку (9) – клапан должен открыться (погаснет желтый светодиод и

выключится звуковой сигнал).

10.8. Выкрутить контрольную трубку и установить на место заглушку–ревизию.

10.9. Вставить на место водонепроницаемую заглушку (11).

ВНИМАНИЕ: При выполнении п. 10.7 клапан электропривода может открыться в течение

20÷100 сек, так как зонд находился в воде (см. п. 9.1)!

11. Проверка работоспособности аккумулятора.

11.1. Аккумулятор со временем разряжается. Прежде чем приступить к проверке аккумулятора,

необходимо проверить работоспособность зонда (см. Раздел 9). Убедившись в том, что зонд (14)

исправен, приступаем к проверке аккумулятора.

11.2. Отключить электронный блок (7) от сети 220В (вынуть вилку (8) из розетки).

11.3. Повторяем тест для проверки зонда (14), т.е. выполняем п.п. 9.1, 9.2. Если клапан при работе

от аккумулятора достаточно быстро закрывается и открывается 3 раза подряд, то аккумулятор

исправен и хорошо заряжен.

11.4. Выполнить п. 4.6.

ВНИМАНИЕ: Во всех случаях, если Вы сомневаетесь в правильной работе канализационного

затвора с электроприводом, обязательно свяжитесь с техническим отделом или

техническим представительством (см. п. 8.4)!

Утилизацию аккумулятора НЕЛЬЗЯ производить вместе с бытовым мусором,

для этого существуют специальные пункты приёма.

12. Удлинение управляющего кабеля (гарантия производителя не предусмотрена!)

Канализационный затвор с электроприводом поставляется с управляющим кабелем (5) длиной 6 м.

При необходимости длина управляющего кабеля может быть увеличена до 50 м, при этом

необходимо выполнить следующие пункты:

12.1. Выполнить п.п. 7.1 – 7.3.

12.2. Отсоединить управляющий кабель (5) от клеммной колодки и вынуть его из кабельного

ввода электронного блока (7).

12.3. Соединить управляющий кабель (5) с новым 3-х жильным кабелем (соединение только на

пайке). Новый кабель должен соответствовать следующим требованиям:

 сечение жил нового кабеля составляет не менее 1,5 мм²

 цвет изоляции жил должен совпадать с цветом изоляции жил управляющего кабеля.

12.4. Завести удлиненный кабель в электронный блок через кабельный ввод и подключить его к

клеммной колодке согласно Рис. 1.

1 BRAUN – КОРИЧНЕВЫЙ

2 SCHWARZ – ЧЕРНЫЙ

┴ WEISS – БЕЛЫЙ

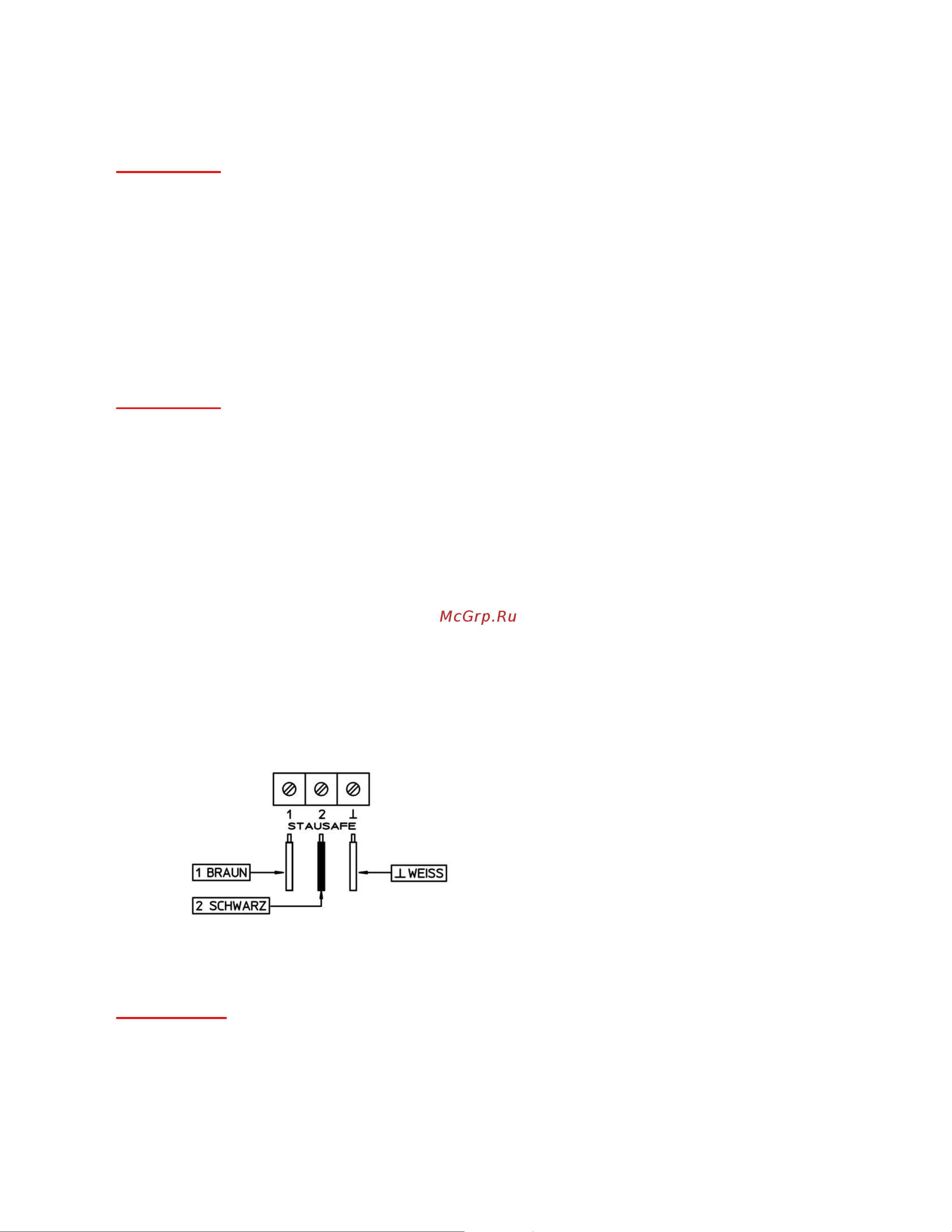

Рис. 1. Схема подключения управляющего кабеля.

12.5. Выполнить пункты 4.6 – 4.9.

12.6. Выполнить проверку работоспособности электропривода и автоматики (см. раздел 8).

ВНИМАНИЕ: Неправильное подключение управляющего кабеля к клеммной колодке может

привести к повреждению электроники или зонда!
