ВНИМАНИЕ

Дренажный шланг и место его

подключения к фанкойлу должны быть

хорошо теплоизолированы, чтобы на

поверхности не образовывался конденсат.

Так же, как и соединения труб фанкойла.

Будьте осторожны, не прилагайте

излишних усилий к трубам фанкойла

Дренажная труба должна иметь уклон не

менее 1/100 и не иметь прогибов в

средней части.

NOTE

Общая длина дренажной трубы не должна

превышать 20 м. Если ее длина больше,

во избежание прогибов потребуется

установка подпорок.

Дренажный трубопровод с подводами

должен быть организован, как показано на

рисунке ниже.

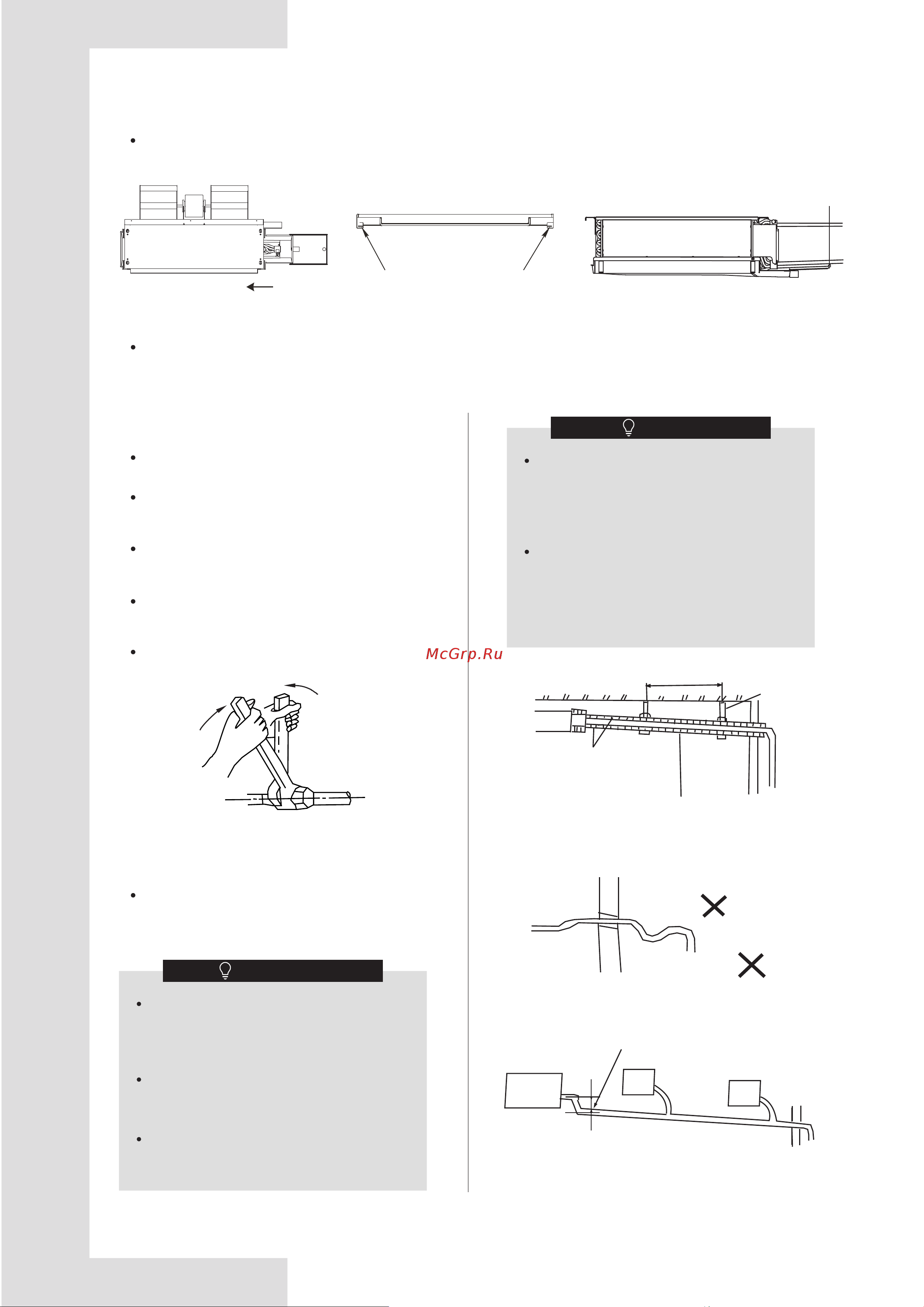

8 МОНТАЖ ТРУБОПРОВОДА

9 МОНТАЖ ДРЕНАЖНОЙ ТРУБЫ

нажать

в эту сторону

рис.7-9

Две канавки

Дополнительный дренажный

поддон

рис.7-10 рис.7-11

Дополнительный дренажный поддон следует зафиксировать на краях основного дренажного поддона.

Пожалуйста, подвесьте дополнительный пластиковый поддон для воды к трубам или потолку с помощью веревки.

Отверстие для выпуска воды оснащено

воздуховыпусным клапаном.

Подсоедините дренажную трубу фанкойла.

Резьба на соединителе должна соответство-

вать резьбе на патрубке.

При подсоединении трубопровода крутящий

момент должен быть в диапазоне

6180~7540 Н*см (630~770 кгс*см)

Диаметр соединений труб входа и выхода

воды составляет RC 3/4", внутренняя резьба.

Фанкойл должен быть оснащен электрическим

регулирующим клапаном на выходной трубе

Диаметр трубы вывода конденсата составляет

ZG 3/4", резьба наружная.

7.3 Присоединение дополнительного дренажного поддона

веревка

трубы

рис.8-1

рис.9-1

теплоизоляция

1.5~2м

клон вниз

не менее 1/100

рис.9-3

рис.9-2

изгиб

-образный изгиб

Опу

стите как можно ниже (около 10см).

клон вниз

не менее 1/100
