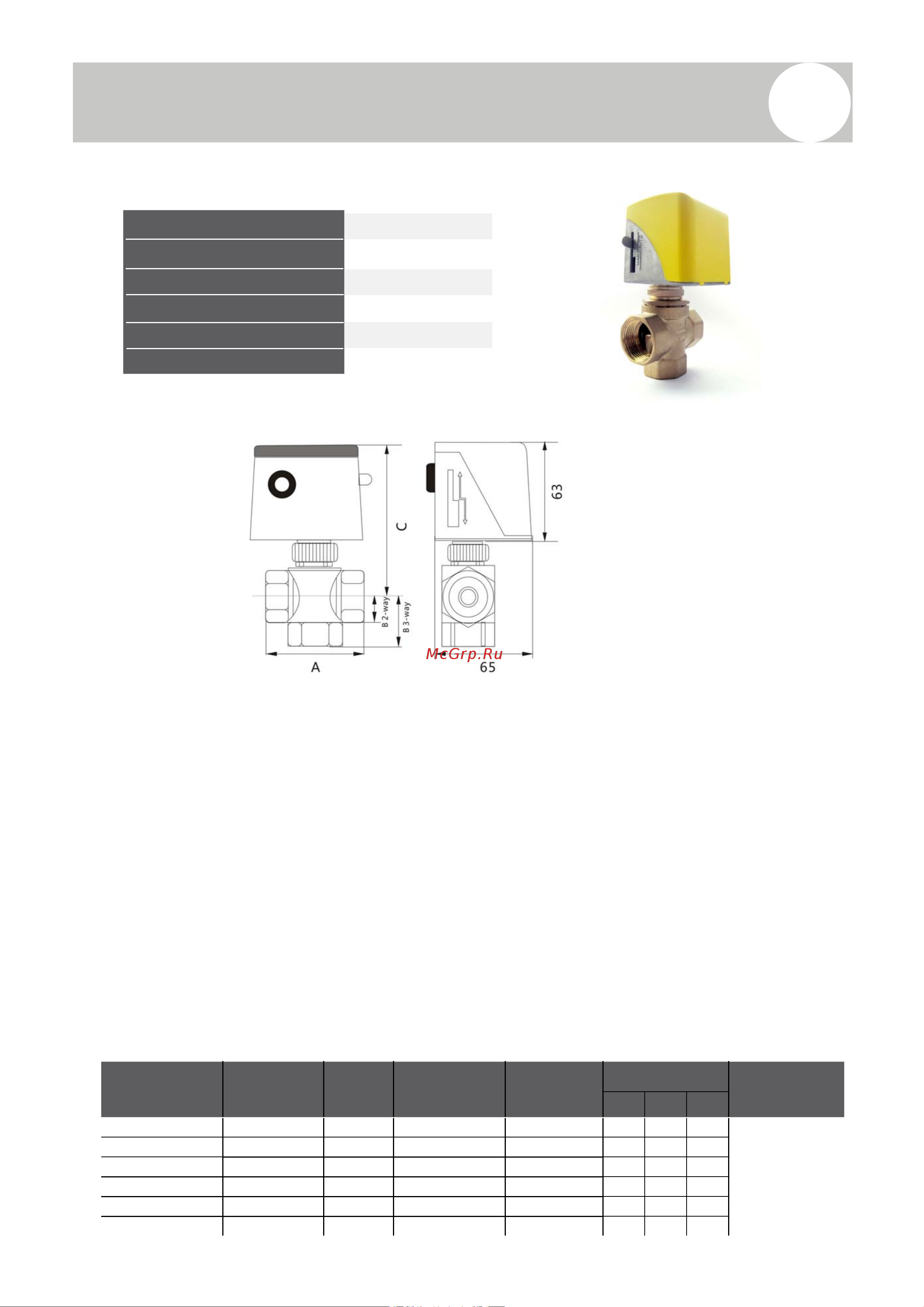

Клапаны с приводом

Технические характеристики

Электропитание

Время полного открытия клапана

Время полного закрытия клапана

Рабочие условия

Условия хранения

Класс защиты

220V±10%, 50/60Гц

около 10 сек

около 5 сек

0 - 60

-20 - 65

IP40

Размеры:

Описание

• Клапаны используются для регулирования производительности фанкойлов путем открытия/закрытия магистралей

тепло и холодоносителя. Привод оснащен пружинным возвратом, синхронизированным (запаздывание) с

механизмом открытия. В нормальном положении, когда фанкойл не работает, клапан закрыт. Клапан начинает

работу (открытие или закрытие) после того, как термостат даст ему управляющий сигнал. С того момента как

клапан открылся, холодная или горячая вода поступает в теплообменник фанкойла, а охлажденный или нагретый

воздух в помещение. Если фактическая температура воздуха в помещении достигла заданного значения, термостат

посылает управляющий сигнал на отключение электропитания привода клапана, который, в свою очередь, с

помощью механизма пружинного возврата закрывает клапан. Температура воздуха в помещении поддерживается

постоянно за счет попеременного открытия и закрытия клапана.

• Клапаны GVM изготавливаются двух типов (двухходовые и трехходовые) и трех типоразмеров (DN15, DN20 и

DN25).

• Привод прикреплен к клапану с помощью резьбового соединения. Привод может быть установлен на клапан,

после того как клапан будет закреплен на магистрали. Рекомендуется устанавливать клапан на магистрали с

использованием гибких соединений.

• Особенности конструкции клапанов GVM обеспечивают легкость монтажа, надежность эксплуатации, большой

ресурс и низкие шумовые характеристики клапана.

Модели

Размеры, [мм]

Модель Тип Размер

Условный

объемный

расход, [Kv]

Давление

закрытия,

[кПа]

C A B

Питание

GVM2215A3 2-ходовой2-2

G 1/2”

1.5 250 55 15 98

GVM2315A3 3-33-ходовой

G 1/2”

1.5 250 98 29 55

GVM2220A3 2-ходовой2-2

G 3/4”

2.5 100 66 19 102

GVM2320A3 3-ходовой3-3

G 3/4”

2.5 100 66 19 102

GVM2225A3 2-22-ходовой

1”

4.8 60 90 24 106

GVM2325A3 3-ходовой3-3 G 1” 4.8 60 90 37 106

220~250VAC

/2VA

-16-
