В (Отверстие для входа воздуха)

Электрический

щиток

Патрубок для

вывода

конденсата

4 монтажных отв. 10X16

Вход

Выход

Воздуховыпускной

клапан

02 03

06 08 10 12

A 545 645 745 965 1265 1370 1660 1826

B 484 585 685 905 1205 1310 1600 1766

C 513 613 713 933 1233 1338 1628 1794

D 485 585 685 905 1205 1310 1600 1766

E 741 841 941 1161 1461 1566 1856 2022

F 583 683 783 1003 1303 1408 1698 1864

Примечания

• Эти значения являются приблизительными и могут отличаться от реальных размеров приобретенного вами

устройства.

• Пунктирной линией обозначены размеры смесительной камеры возвратного воздуха.

• Устройства со смесительной камерой возвратного воздуха являются стандартными, устройства без такой камеры

могут быть дополнены ею по желанию заказчика.

Модель

Размер

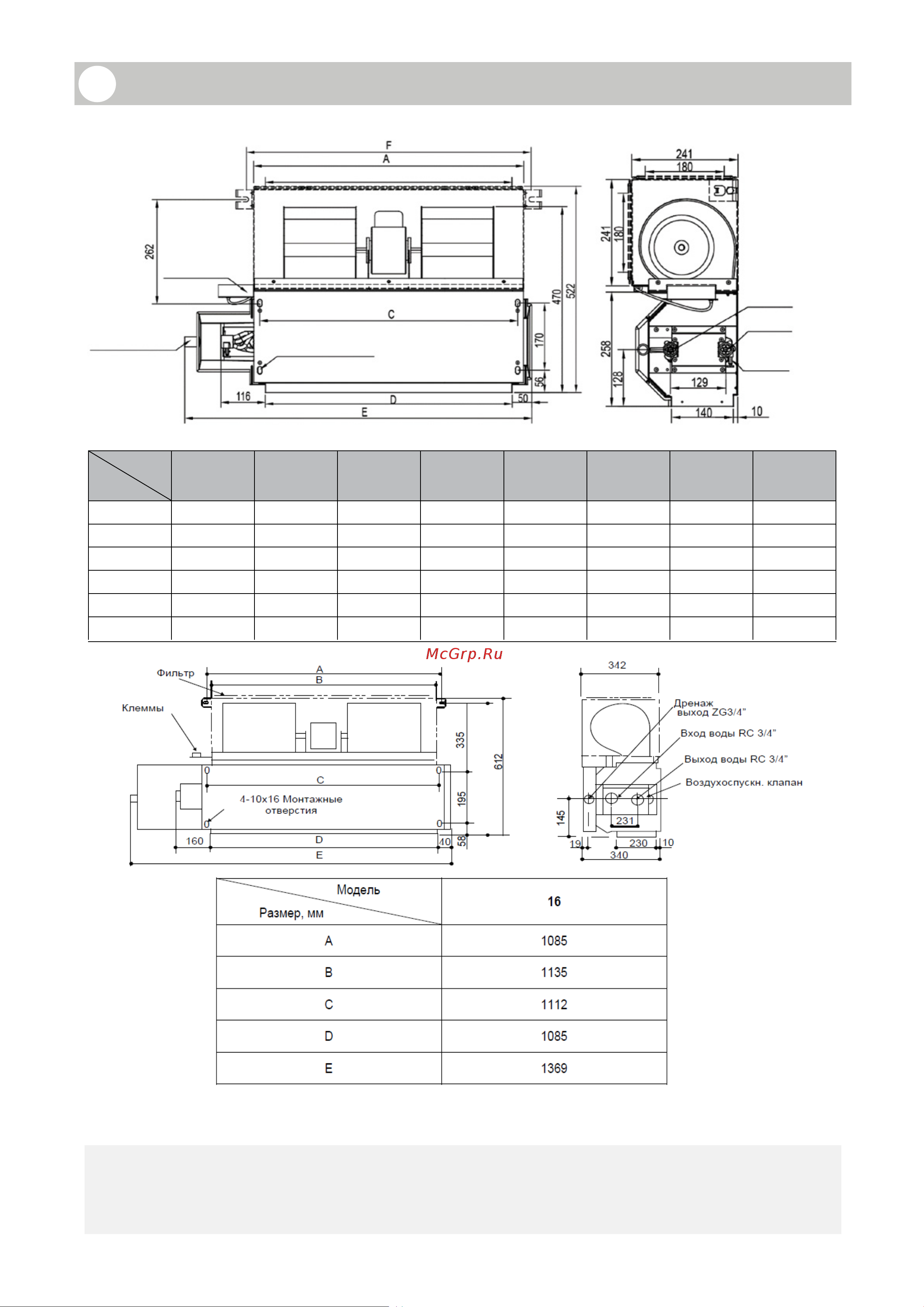

1.6 Габаритные размеры

Двухтрубные фанкойлы канального типа GCU-W-**DR

Ед. изм.: мм
