6
4 УСТРОЙСТВОИПОРЯДОКРАБОТЫ
4.1 Канальные фанкойлы (Fancoil) - разновидность фанкойлов скрытой установки, содержащий теплообменник,
вентилятор, дренажный поддон. Воздух из помещения подается вентилятором на теплообменник фанкойла, в котором
он охлаждается или подогревается, в зависимости от режима работы и температуры теплоносителя, а также происходит
изменение влажности воздуха. При работе на охлаждение образуется конденсат, который собирается в поддон для сбора
конденсата, а затем отводится в канализацию. Наиболее часто фанкойлы применяются в системах кондиционирования
для удаления теплоизбытков в помещениях различного назначения, реже - в комбинированных системах, где выполняют
роль как воздухоохладителя в теплый период года, так и воздухонагревателя в холодный.
4.2 Фанкойл снабжен фильтром очистки воздуха и может управляться проводным пультом управления (опция).

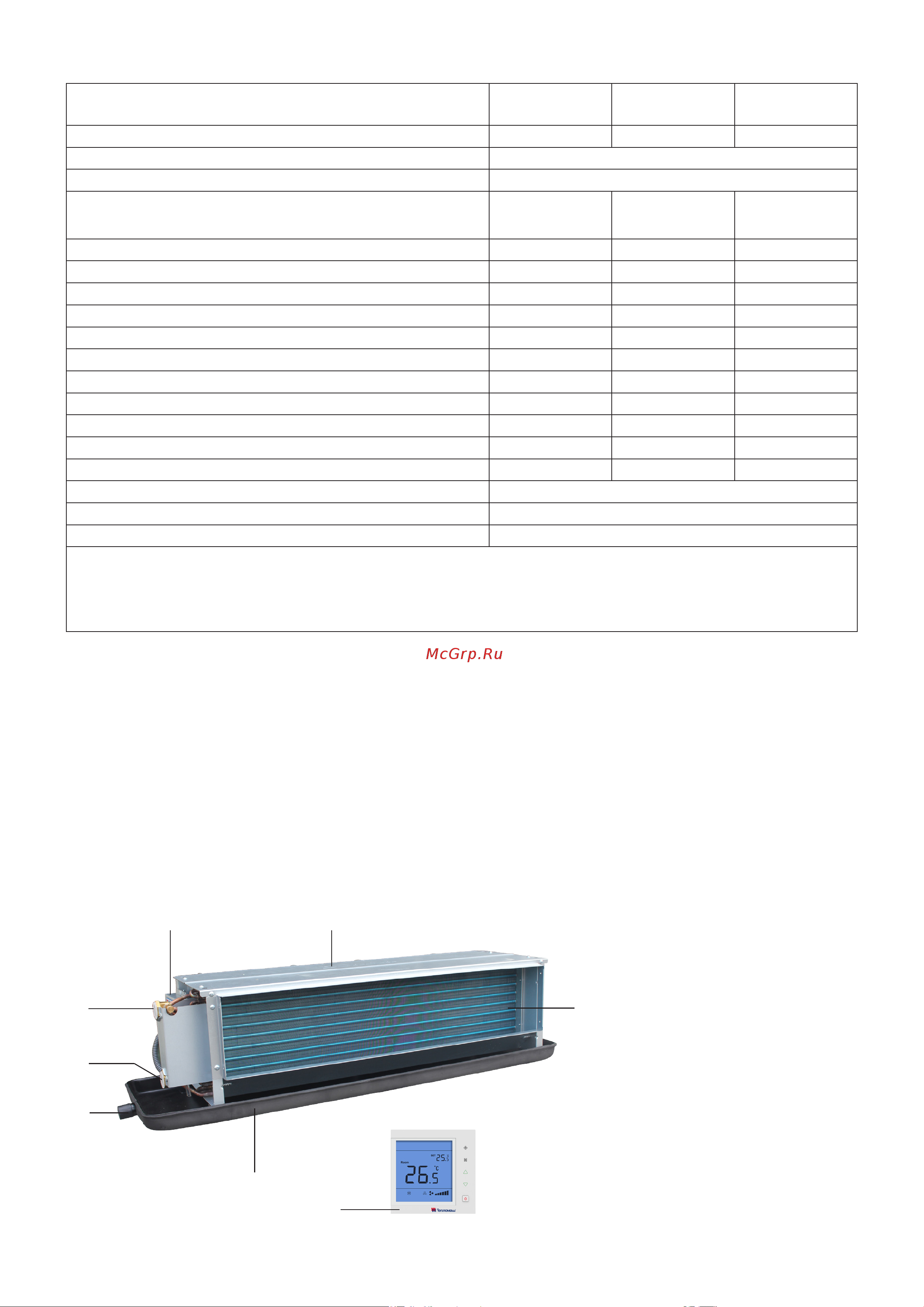

4.3 Основные детали показаны на рисунке 1.
2
4
3
3а
5
6
7
1
1 – Дренажный поддон
2 – Конденсатоотводчик
3 – Входной патрубок (приток)
3а – Выходной патрубок (слив)
4 – Электрический щит
5 – Корпус
6 – Теплообменник
7 – Пульт управления HL25 (опция)
Рисунок 1. Фанкойл кассетный
Продолжение таблицы 2
Модель КЭВ-9Ф50КН2 КЭВ-12Ф50КН2 КЭВ-13Ф50КН2
Артикул 234044 234045 234046
Параметры питающей сети, В/Гц 220/50
Статическое давление, Па 30
Расход воздуха, м
3
/ч
850
1275
1700
1020
1530
2040
1190
1785
2380
Полная мощность охлаждения, кВт 6,4/8,3/9,4 7,8/10,1/11,8 9,2/11,5/13,2
Явная мощность охлаждения, кВт 6,58 8,26 9,24
Мощность нагрева, кВт 10,8/14,0/15,9 12,2/15,9/18,5 14,5/18,1/20,8
Расход воды, л/с 0,45 0,56 0,63
Потери давления воды, кПа 39,4 40,0 42,0
Потребляемая мощность двигателя, Вт 208 250 303
Максимальный ток, А 0,94 1,14 1,38
Уровень звукового давления на расстоянии 1м, дБ(А) 51 52 55
Габаритные размеры, мм 1500х525х240 1750х525х240 1990х525х240
Масса (без воды), кг 32,5 36,5 40,0
Кол-во фанкойлов к одному пульту, шт 2 1 1
Присоединительные размеры патрубка отвода конденсата, дюйм 3/4" НР
Присоединительные размеры патрубков для воды, дюйм 3/4" ВР
Максимальное рабочее давление воды, МПа 1,6
Примечание:
Режим охлаждения: температура воздуха 27/19,5°С (по сухому/мокрому термометру), температура воды (вход/выход) 7/12°С.
Режим нагрева: Температура воздуха по сухому термометру 21°С, температура горячей воды на входе 60°С
