2. Цепи проводного пульта управления являются низковольтными. Никогда не соединяйте их со

стандартной сетью 220/380 В и не прокладывайте их вместе с проводами питания.

3. Заземляющий экран должен быть надежно заземлен, в противном случае может быть нарушение

передачи сигнала.

4. Не удлиняйте экранированный кабель наращиванием, при необходимости используйте клеммную

коробку.

5. Выполнив все соединения, не используйте мегомметр для проверки изоляции сигнальных проводов.

4.2. Процедура установки

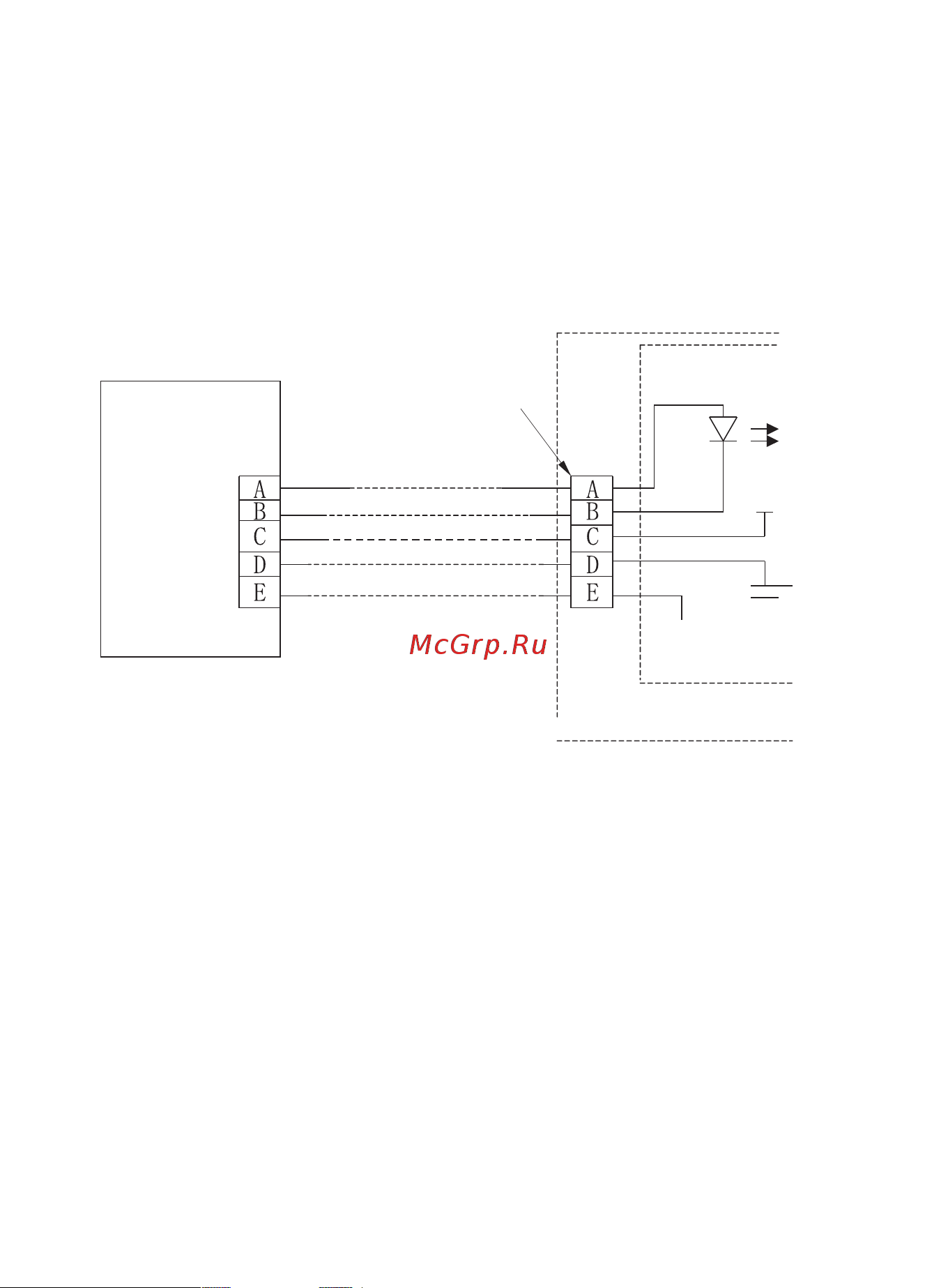

Принципиальная схема подключения:

Соединительный разъем,

5 контактов

Пульт управления внутреннего блока

Инфракрасное излучение

5-жильный экранированный кабель,

длина определяется при установке

Проводной пульт

управления

Внутренний блок

RUN [Работа]

GND [Заземление]

ПРИМЕЧАНИЕ:

Если для кондиционера требуется проводной пульт управления с постоянной частотой, обязательно

используйте соединительную муфту внутреннего блока с 5 клеммами (с клеммами A, B, C, D, E); прикрепите

инфракрасный излучатель, анод и катод которого подключаются к клеммам A и B около приемника пульта

управления внутреннего блока, затем подключите клеммы +5 В, GND и RUN к клеммам C, D и E пульта

управления.
